Шасси Supermicro CSE-825TQC-600LPB

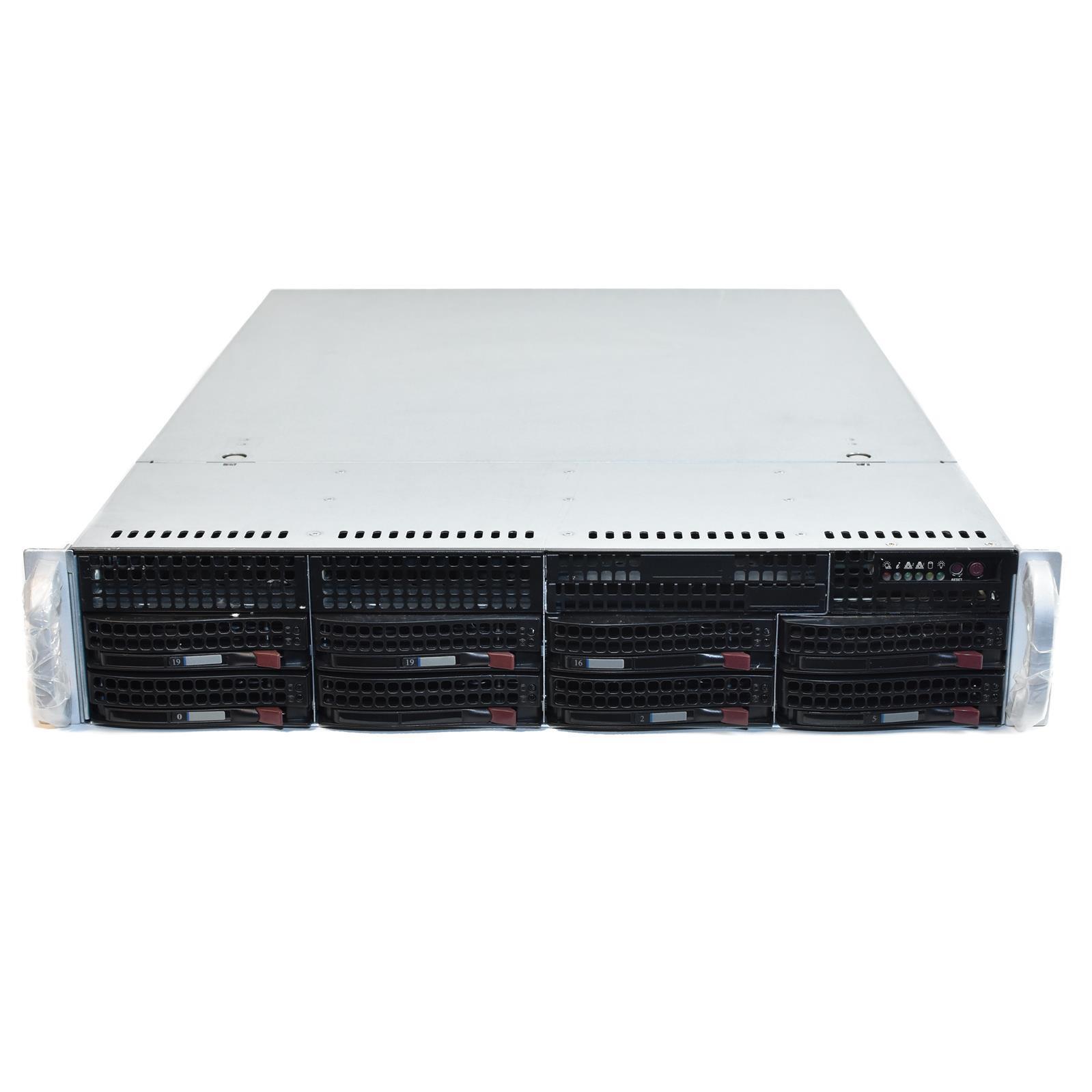

Шасси Supermicro CSE-825TQC-600LPB (SuperChassis SC825TQC-600LPB) представляет собой 2U серверный корпус для монтажа в стойку, рассчитанный на построение производительных решений на базе одно- и двухпроцессорных систем Intel и AMD с поддержкой плат форм‑факторов ATX и E-ATX. Корпус оснащен корзиной на 8 отсеков для 3.5" SAS3/SATA накопителей с фронтальной установкой и специализированной 8‑портовой платой расширения BPN-SAS3-825TQ, обеспечивающей работу дисковой подсистемы на скорости до 12 Гбит/с. Дополнительно предусмотрены два фиксированных отсека под 3.5" накопители, что позволяет сочетать диски для операционной системы и сервисных задач с основным массивом данных. Встроенный блок питания мощностью 600 Вт с платиновым сертификатом эффективности и поддержкой PMBus 1.2, I2C, PFC и цифрового управления обеспечивает надежное энергоснабжение серверной конфигурации и совместим с современными требованиями по энергоэффективности. Для поддержания стабильного температурного режима корпус использует три 80‑мм горячезаменяемых ШИМ‑вентилятора с частотой до 7000 об/мин, формирующих направленный воздушный поток от фронтальной панели к задней части шасси. Конструкция с семью низкопрофильными слотами расширения и регулируемым воздушным кожухом упрощает реализацию конфигураций с большим числом адаптеров ввода‑вывода, RAID‑контроллеров и сетевых карт. Металлический корпус черного цвета, рассчитанный на установку в 19‑дюймовую стойку, имеет высоту 2U, ширину около 437 мм и глубину около 647 мм, что делает шасси удобным для интеграции в стандартные шкафы дата‑центров и серверных помещений.

Основные аппаратные возможности

Supermicro CSE-825TQC-600LPB разработан как универсальное 2U‑решение для построения серверов хранения данных, виртуализационных и прикладных систем, где требуется сочетание высокой плотности дисков, энергоэффективного питания и развитых возможностей расширения. Поддержка материнских плат размером до 13.68" x 13.4" (E-ATX) и 12" x 10" (ATX) позволяет использовать широкий спектр платформ Supermicro под один или два процессора с различным количеством слотов памяти и интерфейсов I/O. Корпус рассчитан на эксплуатацию в типичных условиях дата‑центра с рабочим диапазоном температур от 5 °C до 35 °C и влажностью до 90–95 % (без конденсации), а также соответствует основным международным требованиям по безопасности и электромагнитной совместимости, включая стандарты UL, FCC, TUV и CE.

• Форм‑фактор: 2U стоечного исполнения, предназначенный для установки в стандартные 19‑дюймовые шкафы.
• Поддерживаемые размеры материнских плат: до 13.68" x 13.4", включая E-ATX 12" x 13" и ATX 12" x 10".
• Поддержка конфигураций на базе одно- и двухпроцессорных платформ Intel и AMD в зависимости от установленной системной платы.
• Дисковая подсистема: 8 фронтальных 3.5" отсека для SAS3/SATA HDD/SSD и 2 внутренних 3.5" отсека для дополнительных накопителей.
• Плата бэкплейна: BPN-SAS3-825TQ, 2U 8‑слотовая 12G плата для подключения до 8 SAS3/SATA накопителей.
• Слоты расширения: 7 низкопрофильных, полноразмерных по длине слотов I/O для установки контроллеров и сетевых адаптеров.
• Система охлаждения: 3 горячезаменяемых 80‑мм PWM‑вентилятора (FAN-0126L4) с высокой скоростью вращения и регулируемым воздушным кожухом.
• Передняя панель: кнопка включения питания, кнопка перезагрузки, индикаторы активности сети, активности дисков, состояния питания, отказа питания и сервисный индикатор.
• Опциональные элементы: отсек под тонкий DVD‑ROM, дополнительные USB 2.0 и USB 3.0 порты, опциональный лоток для COM‑порта.
• Габариты: высота около 89 мм, ширина около 437 мм, глубина около 647 мм, масса порядка 23–25 кг в зависимости от конфигурации.
• Поставляемые компоненты: воздуховод, монтажные салазки, кабели подключения, фронтальная панель и набор салазок для накопителей.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro CSE-825TQC-600LPB оснащено высокоэффективным блоком питания PWS-605P-1H мощностью 600 Вт с платиновым уровнем (80 PLUS Platinum), поддержкой цифрового управления и интерфейса PMBus 1.2, что упрощает мониторинг потребления и состояния питания на уровне системы управления. Поддержка коррекции коэффициента мощности (PFC) и широкий допустимый диапазон входного напряжения 100–240 В переменного тока позволяют использовать корпус в различных энергетических средах, сохраняя стабильность линий питания для процессоров, памяти и накопителей. Три 80‑мм горячезаменяемых PWM‑вентилятора, совместно с регулируемым воздушным кожухом, направляют поток воздуха через наиболее теплонагруженные компоненты, обеспечивая эффективное охлаждение плотной конфигурации с несколькими накопителями и адаптерами расширения. Передняя панель шасси предоставляет полный набор аппаратных индикаторов, позволяя оперативно контролировать состояние питания, активности дисков и сетевых интерфейсов, а также быстро идентифицировать систему в стойке благодаря сервисному светодиоду. Конструкция корпуса, включая металлическое шасси, направляющие для установки в стойку и продуманную разводку кабелей, оптимизирована для упрощения обслуживания — замена вентиляторов, накопителей и других элементов может выполняться без демонтажа шасси из стойки. Набор аксессуаров, входящий в поставку, включает монтажные рейки и необходимые кабели, что позволяет оперативно ввести шасси в эксплуатацию в составе серверной инфраструктуры.
