Шасси Supermicro CSE-825TQC-R802LPB

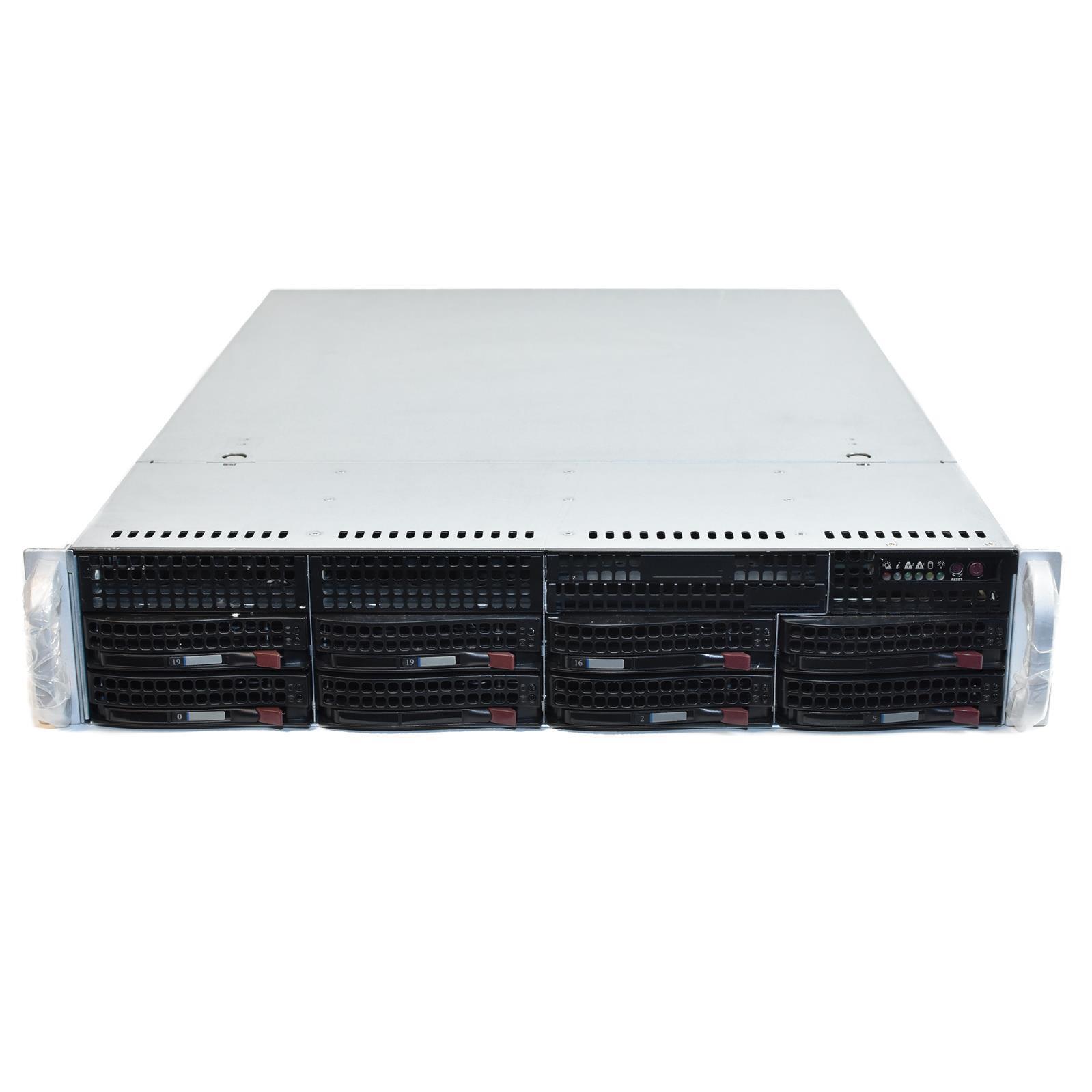

Шасси Supermicro CSE-825TQC-R802LPB (SuperChassis SC825TQC-R802LPB) представляет собой 2U серверный корпус для монтажa в 19‑дюймовую стойку, ориентированный на построение высоконадежных систем хранения и вычислительных комплексов с резервированным питанием. Корпус поддерживает установку материнских плат размером до 13.68" x 13", включая форм‑факторы E-ATX 12" x 13" и ATX 12" x 10", что обеспечивает совместимость с широким спектром серверных платформ на базе современных процессоров. Фронтальная панель содержит корзину для 8 3.5" SAS3/SATA накопителей с подключением через 8‑портовый 2U SAS3 12 Гбит/с TQ‑бэкплейн, позволяющий реализовать емкую и производительную дисковую подсистему на базе HDD или SSD. Дополнительно предусмотрены два фиксированных отсека под 3.5" накопители, удобные для размещения системных или служебных дисков. Конструкция шасси предусматривает установку до 7 низкопрофильных слотов расширения, что позволяет интегрировать RAID‑контроллеры, высокоскоростные сетевые адаптеры и другие платы ввода‑вывода для построения гибких конфигураций. Выполненный из прочной стали корпус черного цвета рассчитан на эксплуатацию в составе стоечных инфраструктур дата‑центров и корпоративных серверных комнат, обеспечивая оптимальный баланс плотности размещения, масштабируемости и надежности.

Аппаратные характеристики и конфигурация

Supermicro CSE-825TQC-R802LPB разработан как универсальная платформа для построения серверов среднего и высокого уровня, где требуется сочетание высокой емкости дисковой системы и развитых возможностей расширения. Поддержка плат форм‑фактора до E-ATX 13.68" x 13" позволяет использовать одно- и двухпроцессорные решения с большим количеством слотов памяти и интерфейсов ввода‑вывода. Шасси использует 8‑портовый 2U SAS3 12Gbps TQ‑бэкплейн, поддерживающий до 8 3.5" SAS3/SATA3 HDD/SSD, а также два внутренних 3.5" отсека, что дает возможность разделять системные и пользовательские данные. Для охлаждения установлены три 80‑мм горячезаменяемых PWM‑вентилятора, формирующих направленный воздушный поток через диски, процессорную зону и адаптеры расширения для поддержания стабильного температурного режима. Опционально корпус может комплектоваться тонким оптическим приводом, дополнительными портами USB 2.0 на передней панели и лотком для COM‑порта, упрощающими интеграцию в существующую инфраструктуру.

• Форм‑фактор: 2U стоечный корпус для 19‑дюймовых шкафов.
• Поддерживаемые размеры плат: до 13.68" x 13", включая E-ATX 12" x 13" и ATX 12" x 10".
• Дисковая подсистема: 8 фронтальных 3.5" отсека для SAS3/SATA3 HDD/SSD и 2 внутренних 3.5" отсека.
• Бэкплейн: 8‑портовый 2U SAS3 12Gbps TQ‑бэкплейн с поддержкой до 8 накопителей 3.5" SAS3/SATA3.
• Слоты расширения: 7 низкопрофильных слотов для установки контроллеров и сетевых адаптеров.
• Система охлаждения: 3 горячезаменяемых 80‑мм PWM‑вентилятора с высокой производительностью.
• Передняя панель: индикаторы питания, активности накопителей, состояния сети и сервисный индикатор.
• Опции: слот под тонкий DVD‑ROM, до 2 дополнительных USB 2.0 порта, опциональный COM‑порт.
• Материал корпуса: сталь с усиленной конструкцией шасси для стойкой установки.
• Габариты: высота 2U (около 89 мм), глубина порядка 647 мм, рассчитана на размещение в стандартных стойках.
• Комплект поставки: монтажные салазки, воздуховод, корзины для накопителей и необходимые кабели.

Питание, отказоустойчивость и эксплуатация

Ключевой особенностью шасси Supermicro CSE-825TQC-R802LPB является резервированная подсистема питания, включающая два 1U блока питания мощностью по 800 Вт с титановым уровнем эффективности (до 96 %) и поддержкой интерфейса PMBus, что позволяет организовать мониторинг и управление параметрами питания на уровне системы. Исполнение по схеме 1+1 обеспечивает сохранение работоспособности сервера при отказе одного из модулей питания, а возможность горячей замены упрощает обслуживание без остановки работы системы. Блоки питания рассчитаны на широкий диапазон входного напряжения 100–240 В переменного тока и поддерживают рабочую частоту 50–60 Гц, что позволяет использовать шасси в различных энергетических средах. Три 80‑мм горячезаменяемых вентилатора с PWM‑управлением, совместно с направляющим воздуховодом, обеспечивают эффективное охлаждение дисковой подсистемы и компонентов серверной платформы даже при высокой плотности установки. Конструкция корпуса оптимизирована для быстрой замены накопителей, вентиляторов и блоков питания с доступом спереди и сзади, что повышает удобство эксплуатации в условиях дата‑центров.
