Шасси Supermicro CSE‑825TQC‑R802LPB

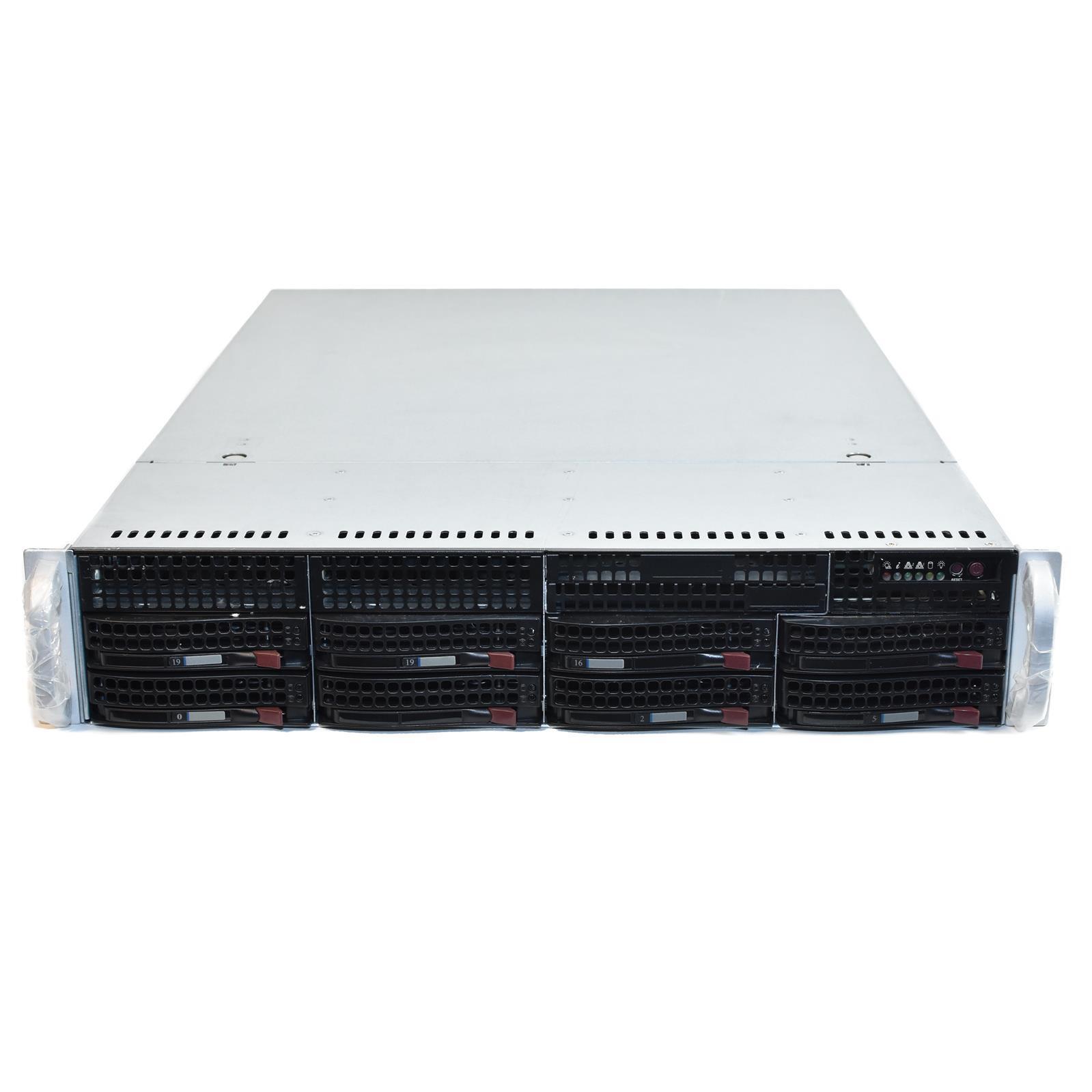

Шасси Supermicro CSE‑825TQC‑R802LPB (SuperChassis 825TQC‑R802LPB) — это 2U серверный корпус корпоративного класса, предназначенный для построения высокопроизводительных систем хранения и универсальных вычислительных платформ в стойковом исполнении. Конструкция шасси поддерживает установку материнских плат формата Enhanced E‑ATX размером до 13,68" × 13", а также E‑ATX 12" × 13" и ATX 12" × 10", что обеспечивает совместимость с широким спектром решений на базе современных процессорных платформ. Корпус оснащён корзиной на восемь 3,5‑дюймовых дисков SAS3/SATA3 с фронтальным доступом и двумя дополнительными фиксированными отсеками под 3,5‑дюймовые накопители, что позволяет реализовать как ёмкие файловые хранилища, так и смешанные конфигурации с разделением системного и пользовательского массива. Высокоэффективный резервированный блок питания мощностью 800 Вт с сертификатом Titanium и поддержкой PMBus обеспечивает стабильное питание даже в насыщенных по потреблению конфигурациях, снижая энергозатраты и тепловыделение на уровне инфраструктуры. Три 80‑мм сменных PWM‑вентилятора формируют направленный воздушный поток через корзину дисков и основную зону материнской платы, поддерживая оптимальный температурный режим при круглосуточной эксплуатации в стойке. Наличие семи низкопрофильных слотов расширения позволяет устанавливать контроллеры хранения, сетевые адаптеры и специализированные платы, что важно при построении масштабируемых систем резервного копирования, виртуализации и прикладных серверов. Дополнительные опции, такие как отсеки под тонкий оптический привод, COM‑трей и фронтальные порты USB, позволяют адаптировать шасси под специфические требования площадки и сценарии обслуживания.

Хранение данных и расширяемость

Подсистема хранения в Supermicro CSE‑825TQC‑R802LPB построена на 8‑портовом 2U SAS3 12 Gbps TQ‑бэкплейне, который поддерживает до восьми 3,5‑дюймовых SAS3 или SATA3 накопителей и обеспечивает высокую пропускную способность при работе с массивами. Дополнительные два фиксированных отсека под 3,5‑дюймовые диски позволяют вынести системные или служебные тома за пределы основной корзины, сохранив фронтальные слоты для пользовательских данных и объёмных RAID‑массивов. Поддержка материнских плат форматов Enhanced E‑ATX, E‑ATX и ATX в комбинации с семью низкопрофильными слотами расширения делает корпус удобной основой для серверов с несколькими контроллерами хранения, высокоскоростными сетевыми картами и специализированными адаптерами. Такая конфигурация подходит для файловых и резервных серверов, стоек приложений, а также для задач, где требуется большая ёмкость локального хранилища при ограниченном пространстве в стойке.

• Корзина на восемь 3,5" SAS3/SATA3 накопителей с фронтальным доступом на базе 8‑портового 12 Gbps TQ‑бэкплейна.
• Два дополнительных фиксированных отсека под 3,5" диски для размещения системных или служебных накопителей.
• Поддержка материнских плат Enhanced E‑ATX до 13,68" × 13", а также E‑ATX 12" × 13" и ATX 12" × 10".
• Семь низкопрофильных слотов расширения для контроллеров SAS/SATA, сетевых адаптеров и других карт.
• Опциональные отсеки под тонкий оптический привод, COM‑трей и фронтальные USB‑интерфейсы для удобства обслуживания.

Энергопитание, охлаждение и эксплуатация

Система энергопитания CSE‑825TQC‑R802LPB реализована на базе 1U резервированного блока питания мощностью 800 Вт с поддержкой PMBus и уровнем эффективности Titanium, что обеспечивает высокий КПД и снижает эксплуатационные расходы при работе в составе ЦОД. Такой блок питания рассчитан на использование в конфигурациях с несколькими процессорами, большим количеством дисков и карт расширения, при этом резервирование позволяет сохранить работоспособность системы при отказе одного из модулей. За охлаждение шасси отвечают три 80‑мм сменных PWM‑вентилятора, формирующие направленный поток воздуха через дисковую корзину и основные компоненты системы, а конструкция корпуса обеспечивает оптимальную циркуляцию в условиях плотной стойковой установки. Корпус рассчитан на эксплуатацию в стандартных 19‑дюймовых стойках и поддерживает типичный для ЦОД диапазон температур и влажности, что упрощает интеграцию в действующую инфраструктуру. Наличие средств аппаратного мониторинга, датчиков и индикации на фронтальной панели облегчает контроль состояния системы и ускоряет реагирование на возможные инциденты. В совокупности это делает Supermicro CSE‑825TQC‑R802LPB надёжным выбором для задач, требующих высокой плотности хранения, отказоустойчивости и устойчивой работы в круглосуточном режиме.
