Шасси Supermicro CSE-LA25TQC-R609LP

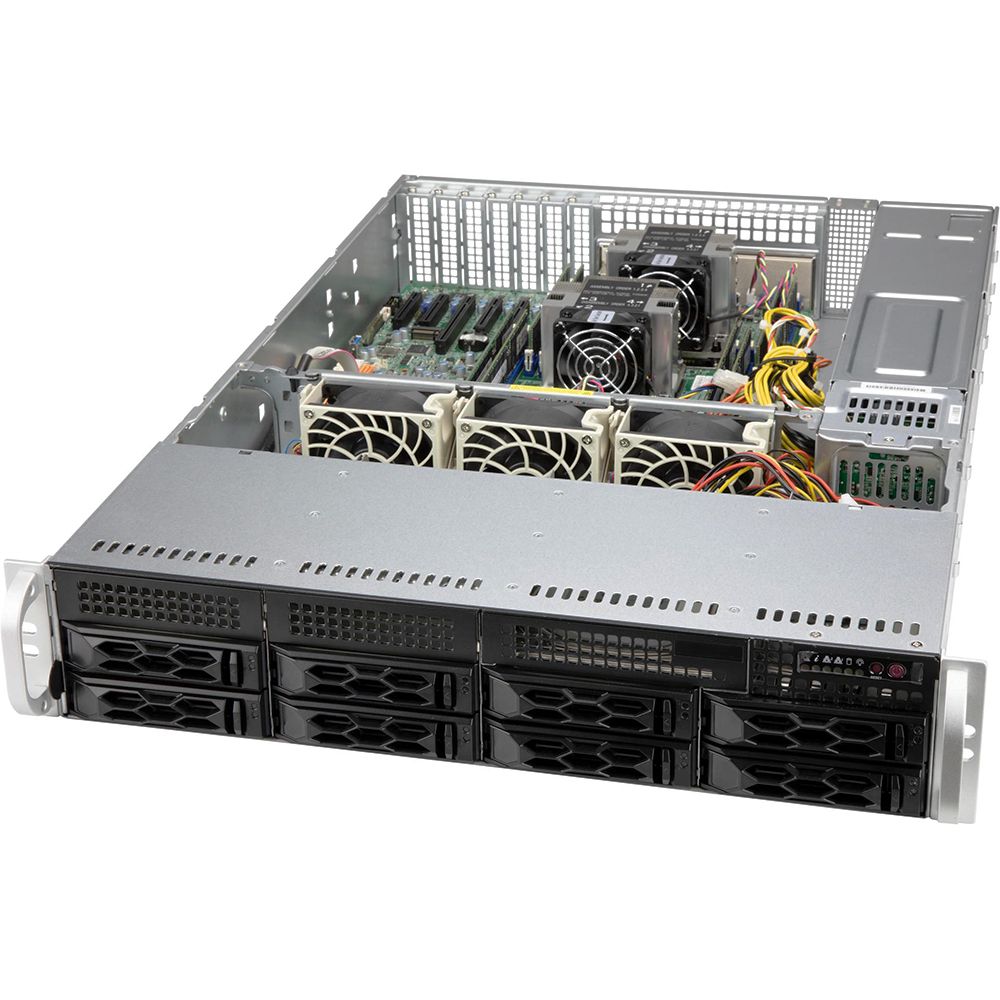

Шасси Supermicro CSE-LA25TQC-R609LP (SuperChassis SCLA25TQC-R609LP) — это универсальный 2U стоечный корпус, ориентированный на построение современных серверов для задач виртуализации, хранения данных, облачных и корпоративных приложений. Корпус поддерживает материнские платы форм‑факторов ATX 12" x 10", E-ATX 12" x 13" и Enhanced E-ATX 13" x 13.68", а при установке опционального заднего отсека под 2.5" диски допускается использование плат до ATX 12" x 13", что делает его совместимым как с одно-, так и с двухпроцессорными платформами на базе процессоров Intel и AMD. На фронтальной панели предусмотрена корзина на 8 отсеков для 3.5" SAS3/SATA накопителей с возможностью горячей замены; при необходимости отсеки могут использоваться под 2.5" диски, устанавливаемые с помощью винтов, при этом сохраняется поддержка интерфейсов SAS3/SATA3. Опционально корпус допускает установку до двух фиксированных 3.5" накопителей или комплекта задней корзины на 2 x 2.5" накопителя с горячей заменой, что позволяет гибко разделять системные и пользовательские диски. Встроенный 8‑портовый 2U 12G TQ‑бэкплейн обеспечивает подключение до восьми SAS3/SATA3 HDD/SSD и совместим с широким спектром контроллеров Supermicro. Резервированная подсистема питания на базе двух 600/650‑Вт блоков с сертификатом 80 PLUS Platinum и система охлаждения из трех высокопроизводительных 80‑мм PWM‑вентиляторов обеспечивают надежную работу шасси в составе дата‑центров и корпоративных серверных комплексов.

Конструкция и дисковая подсистема

Supermicro CSE-LA25TQC-R609LP относится к линейке шасси SCLA25 и специально разработан как универсальная 2U платформа с поддержкой высокопроизводительных плат Enhanced E-ATX и развитой дисковой подсистемой. Фронтальная корзина реализована на базе 2U 8‑портового 12G TQ‑бэкплейна BPN-SAS3-825TQ, поддерживающего подключение до 8 3.5" SAS3/SATA3 HDD/SSD и обеспечивающего скорость передачи данных до 12 Гбит/с для SAS3 и до 6 Гбит/с для SATA3. Конструкция корзины позволяет устанавливать 3.5" диски без инструментов, а 2.5" накопители фиксируются с помощью винтов, сохраняя возможность горячей замены. Дополнительно шасси поддерживает опциональный набор на 2 x 3.5" фиксированных диска и задний комплект на 2 x 2.5" накопителя с горячей заменой, что удобно для выноса системных или кэш‑дисков за пределы основной корзины.

• Форм‑фактор: 2U стоечный корпус для монтажа в стандартные 19‑дюймовые шкафы.
• Поддерживаемые материнские платы: ATX 12" x 10", E-ATX 12" x 13", Enhanced E-ATX 13" x 13.68"; при установке задней 2.5" корзины — поддержка плат до ATX 12" x 13".
• Дисковая подсистема: 8 фронтальных отсеков 3.5" (без инструмента) или 2.5" (с креплением винтами) с поддержкой горячей замены SAS3/SATA3.
• Бэкплейн: 8‑портовый 2U SAS3 12Gbps TQ‑бэкплейн для подключения до 8 3.5" SAS3/SATA3 HDD/SSD.
• Опциональные отсеки: до 2 фиксированных 3.5" диска; задний комплект на 2 x 2.5" SAS/SATA накопителя с горячей заменой.
• Слоты расширения: 7 низкопрофильных полноразмерных по длине слотов для плат расширения.
• Передняя панель: кнопки питания и перезагрузки, индикаторы питания, активности дисков, отказа питания, информации о системе и активности сети.
• Дополнительные опции: отсек под тонкий DVD‑ROM, опциональные передние USB 2.0/USB 3.0 порты и лоток COM‑порта.
• Габариты: высота 3.5" (около 89 мм), ширина 17.2" (около 437 мм), глубина 25.5" (около 647 мм), масса около 15 кг.
• Назначение: универсальные серверы для виртуализации, облаков, корпоративных приложений и средних систем хранения данных.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro CSE-LA25TQC-R609LP оснащено резервированной подсистемой питания на основе двух 1U блоков мощностью 600/650 Вт, сертифицированных по стандарту 80 PLUS Platinum и поддерживающих работу по схеме 1+1. Такая конфигурация обеспечивает высокий КПД и устойчивую работу даже при значительной нагрузке на процессоры, память и дисковую подсистему, а также позволяет выполнять горячую замену одного из модулей питания без остановки сервера. Охлаждение корпуса реализовано с помощью трех высоконапорных 80‑мм вентиляторов с поддержкой PWM‑регулировки скорости вращения, расположенных в центральной части шасси и обеспечивающих направленный воздушный поток через корзину дисков, процессорные радиаторы и адаптеры расширения. Конструкция шасси поддерживает установку датчика вскрытия корпуса, а также интеграцию с системами мониторинга материнской платы для контроля температуры, скорости вентиляторов и состояния питания. В совокупности энергоэффективное резервированное питание, мощная система охлаждения и продуманная компоновка делают CSE-LA25TQC-R609LP надежной основой для круглосуточных серверных систем в корпоративных инфраструктурах.
