Шасси Supermicro CSE-743AC-1200B-SQ

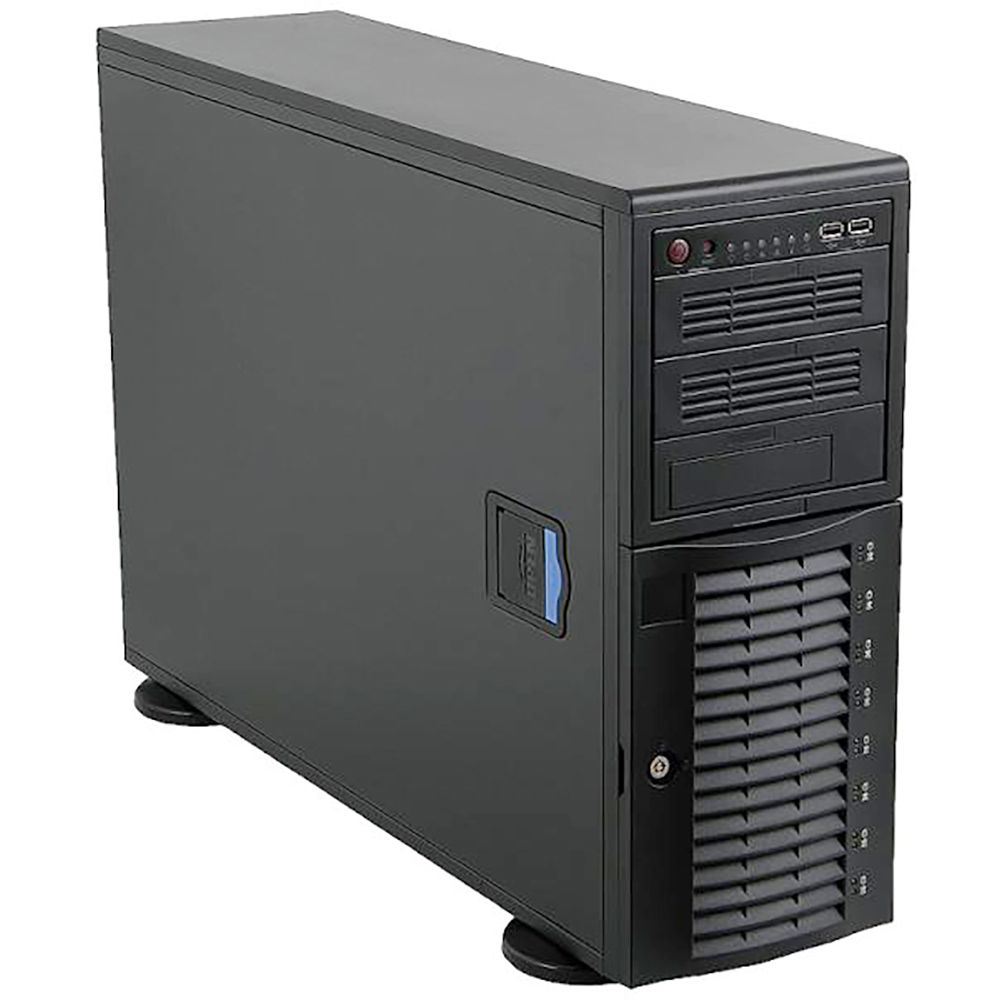

Шасси Supermicro CSE-743AC-1200B-SQ (SuperChassis SC743AC-1200B-SQ) — это серверный корпус формата 4U/Full Tower, предназначенный для построения высокопроизводительных систем с высокой дисковой ёмкостью и требовательной к питанию конфигурацией. Корпус поддерживает материнские платы формата E-ATX размером до 12" × 13", а также ATX и Micro ATX, что позволяет использовать как одно-, так и двухпроцессорные платформы на базе современных процессоров Intel и AMD. Конструкция шасси предусматривает установку до восьми 3,5"/2,5-дюймовых дисков SAS3/SAS2/SATA3 с горячей заменой на базе 8‑портового SAS3/SATA3 бэкплейна, рассчитанного на скорость до 12 Гбит/с и поддерживающего современные контроллеры хранения. Дополнительно доступны три внешних 5,25-дюймовых отсека для оптических приводов или иных периферийных устройств, а также поворотная корзина, упрощающая компоновку и обслуживание. Встроенный блок питания мощностью 1200 Вт уровня Platinum с поддержкой PMBus обеспечивает высокий КПД и стабильное питание ресурсоёмких конфигураций с несколькими адаптерами расширения и полной корзиной накопителей. Корпус ориентирован на использование как в стойке (4U rackmount), так и в виде отдельностоящего tower-решения, что позволяет гибко интегрировать его в существующую инфраструктуру. Уделено особое внимание снижению шума: применён «whisper-quiet» блок питания и оптимизированная система охлаждения, что важно для эксплуатации в офисных и инженерных помещениях.

Хранение данных и расширяемость

Supermicro CSE-743AC-1200B-SQ изначально спроектирован как платформа с высокой дисковой ёмкостью и широкими возможностями расширения. Фронтальная корзина на восемь 3,5"/2,5-дюймовых накопителей с горячей заменой подключена к 8‑портовому SAS3/SAS2/SATA3 бэкплейну, что позволяет использовать современные диски и SSD с интерфейсом до 12 Гбит/с и строить производительные RAID-массивы. Три внешних 5,25-дюймовых отсека дают возможность установки оптических приводов, ленточных стримеров или модулей для дополнительных накопителей, расширяя конфигурацию под специфические задачи. Корпус поддерживает до семи полноразмерных по высоте и длине слотов расширения, что позволяет устанавливать HBA- и RAID-контроллеры, высокоскоростные сетевые адаптеры и другие специализированные платы. Поддержка форматов E-ATX, ATX и Micro ATX делает корпус универсальной основой для широкого спектра серверных конфигураций — от файловых серверов и систем резервного копирования до вычислительных узлов с большим объёмом локального хранилища.

• До восьми 3,5"/2,5" SAS3/SAS2/SATA3 накопителей с горячей заменой на 8‑портовом 12 Гбит/с бэкплейне.
• Три внешних 5,25" отсека для оптических приводов и других периферийных устройств.
• Поддержка материнских плат формата E-ATX 12" × 13", ATX и Micro ATX.
• Семь полноразмерных слотов расширения для контроллеров хранения, сетевых адаптеров и специализированных плат.
• Поддержка сценариев файловых серверов, систем резервного копирования, виртуализации и прикладных корпоративных сервисов.

Энергопитание, охлаждение и эксплуатация

Шасси CSE-743AC-1200B-SQ оснащено тихим блоком питания формата PS2/ATX мощностью до 1200 Вт, сертифицированным по уровню Platinum и поддерживающим PMBus, что обеспечивает высокий КПД (порядка 93–94 %) и возможность мониторинга параметров питания. Блок питания рассчитан на работу в диапазоне входного напряжения 100–240 В и обеспечивает 1000 Вт при 100–114,9 В и 1200 Вт при 114,9–240 В, что даёт необходимый запас по мощности для насыщенных конфигураций. Система охлаждения корпуса включает два 80‑мм PWM-вентилятора в центральной части шасси и один 92‑мм PWM-вентилятор на задней панели, формирующие направленный воздушный поток от передней двери через дисковую корзину и зону процессоров к блоку питания. Конструкция поддерживает применение воздушного кожуха (air shroud) для оптимизации обдува горячих зон при использовании двухпроцессорных плат. Фронтальная панель оснащена набором индикаторов (питание, активность дисков, перегрев/отказ вентилятора, сеть, UID), а также портами USB 3.0, что облегчает обслуживание и интеграцию в инфраструктуру мониторинга. Корпус рассчитан на эксплуатацию в диапазоне температур от 5 °C до 35 °C и относительной влажности 8–90 % без конденсации, что соответствует типичным условиям ЦОД и корпоративных серверных. Такое сочетание энергоэффективного и малошумного питания, продуманного охлаждения и удобства обслуживания делает Supermicro CSE-743AC-1200B-SQ надёжной базой для критически важных серверов с высокой дисковой и вычислительной нагрузкой.
