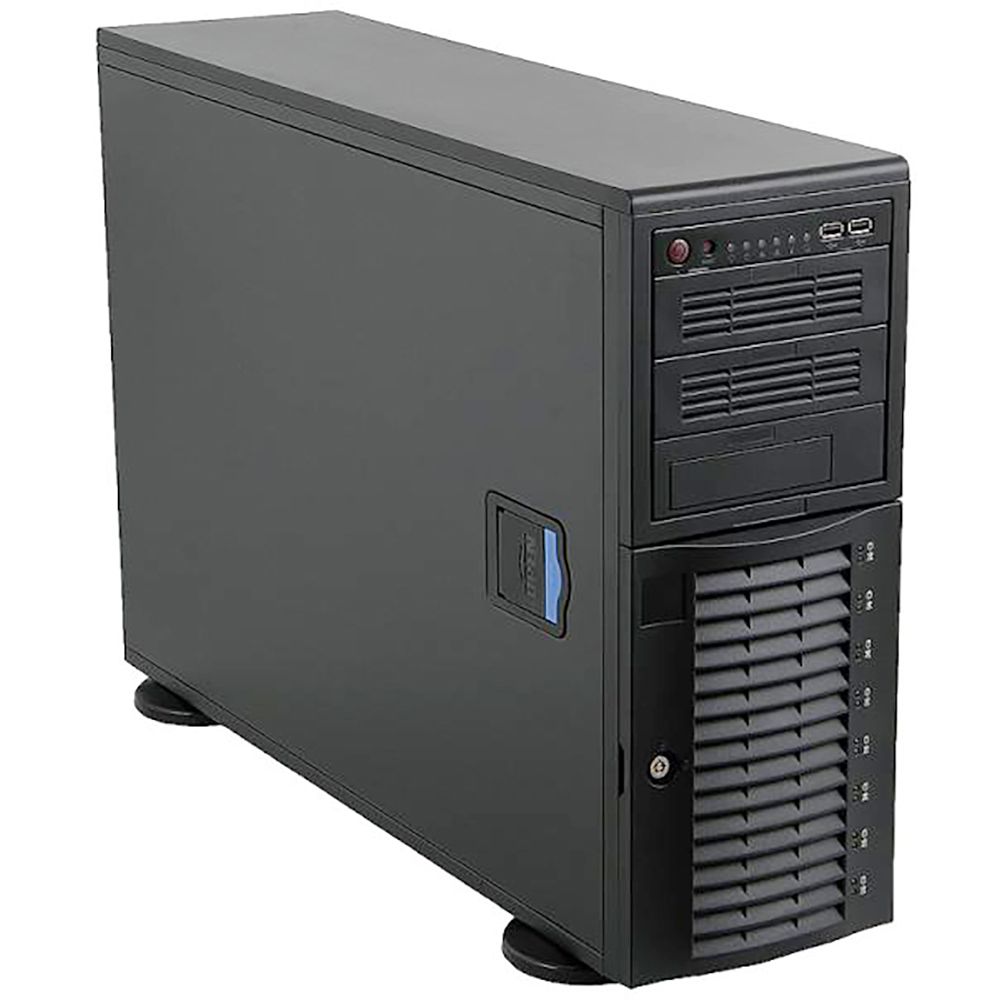

Шасси Supermicro CSE-743AC-1K26B-SQ

Шасси Supermicro CSE-743AC-1K26B-SQ (SuperChassis 743AC-1K26B-SQ) — это серверный корпус формата 4U/Full Tower, рассчитанный на построение высокопроизводительных систем с высокой дисковой ёмкостью и повышенными требованиями к надёжности и уровню шума. Корпус поддерживает материнские платы формата E-ATX размером 12" × 13", а также ATX и Micro ATX, что позволяет использовать как одно-, так и двухпроцессорные платформы на базе современных процессоров Intel и AMD. Конструкция шасси предусматривает установку до восьми 3,5"/2,5-дюймовых накопителей с горячей заменой, подключаемых к 8‑портовому SAS3/SAS2/SATA3 бэкплейну BPN-SAS3-743A с пропускной способностью до 12 Гбит/с. Дополнительно доступны три внешних 5,25-дюймовых отсека, пригодных для установки оптических приводов, резервных устройств или модулей расширения под дополнительные диски. Корпус выполнен в виде Full Tower с возможностью установки в стойку как 4U шасси при использовании соответствующих направляющих, что упрощает интеграцию в существующую инфраструктуру. Особенностью серии SC743AC-SQ является пониженный уровень шума (whisper-quiet, менее 27 дБ), достигаемый за счёт применения тихого блока питания и оптимизированных PWM-вентиляторов, что делает корпус подходящим для использования в офисных и инженерных помещениях.

Хранение данных и расширяемость

Supermicro CSE-743AC-1K26B-SQ спроектирован как платформа с высокой дисковой ёмкостью и широкими возможностями расширения. Фронтальная корзина на восемь 3,5"/2,5-дюймовых SAS3/SAS2/SATA3 накопителей с горячей заменой, подключаемых к 8‑портовому бэкплейну BPN-SAS3-743A, позволяет реализовывать производительные и ёмкие RAID-массивы на базе как HDD, так и SSD. Три внешних 5,25-дюймовых отсека могут использоваться для установки оптических приводов, ленточных стримеров или модулей под дополнительные диски, что расширяет конфигурацию под задачи резервного копирования и архивного хранения. Корпус поддерживает до семи полноразмерных по высоте и длине слотов расширения, что позволяет устанавливать HBA- и RAID-контроллеры, высокоскоростные сетевые адаптеры и специализированные платы, включая решения для виртуализации и прикладных сервисов. Поддержка форматов E-ATX, ATX и Micro ATX делает платформу универсальной для построения файловых серверов, систем резервного копирования, вычислительных узлов с большим объёмом локального хранения и других корпоративных решений.

• До восьми 3,5"/2,5" SAS3/SAS2/SATA3 накопителей с горячей заменой на 8‑портовом 12 Гбит/с бэкплейне BPN-SAS3-743A.
• Три внешних 5,25" отсека для оптических приводов, стримеров или модулей под дополнительные диски.
• Поддержка материнских плат формата E-ATX 12" × 13", ATX и Micro ATX.
• Семь полноразмерных слотов расширения для контроллеров хранения, сетевых адаптеров и специализированных карт.
• Ориентация на файловые серверы, системы резервного копирования, виртуализацию и прикладные корпоративные сервисы с высокой дисковой нагрузкой.

Энергопитание, охлаждение и эксплуатация

Шасси CSE-743AC-1K26B-SQ оснащено тихим блоком питания PWS-1K26P-PQ формата PS2/ATX с модульными кабелями, сертифицированным по уровню Platinum и рассчитанным на мощность 1000 Вт при входном напряжении 100–120 В и до 1200 Вт при 120–240 В. Такой блок питания обеспечивает высокий КПД и необходимый запас по мощности для конфигураций с несколькими адаптерами расширения и полностью укомплектованной дисковой корзиной. Система охлаждения включает два 80‑мм PWM-вентилятора в центральной части шасси и один 92‑мм PWM-вентилятор на задней панели, формирующие направленный воздушный поток от фронтальной двери через дисковую корзину и зону процессоров к блоку питания. Корпус поддерживает использование воздушного кожуха (air shroud) для оптимизации обдува горячих зон при работе с двухпроцессорными платами. Фронтальная панель оснащена индикаторами состояния питания, активности дисков, перегрева/отказа вентилятора, сетевой активности и UID, а также портами USB 3.0 для удобства обслуживания. Конструкция предусматривает замок на фронтальной двери, датчик вскрытия боковой панели и возможность установки в стандартные 19‑дюймовые стойки с использованием опциональных направляющих. Диапазон рабочих температур от 5 °C до 35 °C и относительной влажности 8–90 % без конденсации соответствует типичным условиям эксплуатации в ЦОД и корпоративных серверных. Такое сочетание энергоэффективного и малошумного питания, продуманного охлаждения и богатых средств мониторинга делает Supermicro CSE-743AC-1K26B-SQ надёжной основой для критически важных серверов с высокой дисковой и вычислительной нагрузкой.
