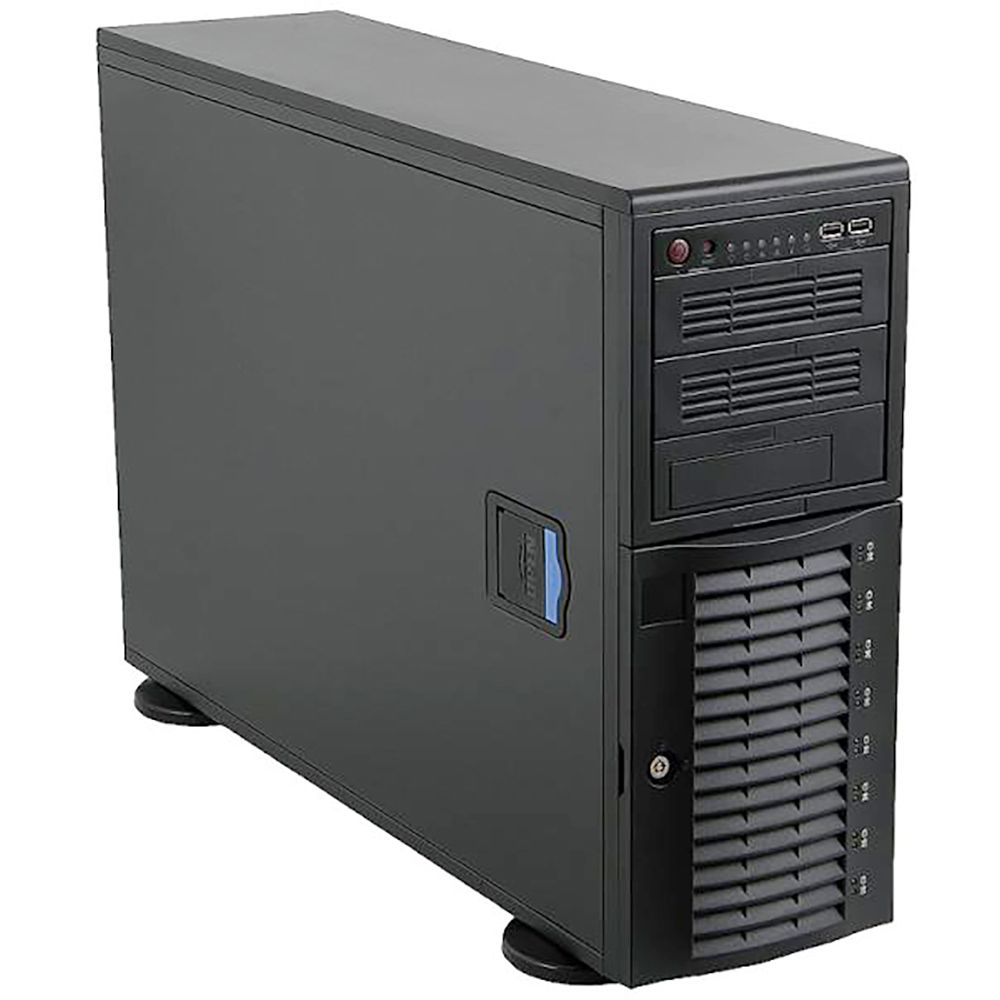

Шасси Supermicro CSE-743TQ-865B

Шасси Supermicro CSE-743TQ-865B — это универсальный серверный корпус формата Tower/4U Rackmount, рассчитанный на построение рабочих станций и серверов с высокой емкостью локального хранения на базе материнских плат формата ATX и E-ATX до 12" x 13". Корпус оснащен фронтальной корзиной на 8 дисков 3,5" SAS/SATA с поддержкой горячей замены и объединительной панелью (backplane) с SGPIO, что облегчает мониторинг состояния накопителей и упрощает организацию дисковых массивов. Дополнительно доступно до трех 5,25" отсеков для оптических приводов или дополнительных корзин, что позволяет расширить дисковую подсистему или установить вспомогательные устройства. Встроенный блок питания мощностью 865 Вт (PWS-865-PQ) с сертификацией 80 PLUS обеспечивает достаточный запас по мощности для одно- и двухпроцессорных конфигураций и совместим с широким спектром серверных материнских плат Supermicro. Конструкция корпуса включает семь полноразмерных слотов расширения, что позволяет устанавливать несколько плат PCI Express (в том числе RAID/HBA-контроллеры, сетевые адаптеры и графические карты), а также поддерживает установку в стандартную 19" стойку с использованием опциональных телескопических направляющих. Благодаря сочетанию емкой дисковой корзины, мощного блока питания и продуманной системы вентиляции CSE-743TQ-865B подходит как для серверов малого и среднего бизнеса, так и для рабочих станций с повышенными требованиями к хранению данных.

Конструкция, плата и питание

Корпус Supermicro CSE-743TQ-865B выполнен в формате Tower/4U и рассчитан на установку материнских плат формата E-ATX (до 12" x 13") и ATX, что позволяет использовать как однопроцессорные, так и двухпроцессорные серверные платы семейства Supermicro на базе различных чипсетов. Внутреннее пространство организовано таким образом, чтобы обеспечить достаточный запас места по длине и высоте для полноразмерных плат расширения (7 слотов Full Height, Full Length), что важно при установке производительных RAID-контроллеров, сетевых адаптеров или графических ускорителей. В составе корпуса установлен фиксированный блок питания PWS-865-PQ мощностью 865 Вт, сертифицированный по стандарту 80 PLUS Standard, с поддержкой широкого диапазона входного напряжения 100–240 В и набором коннекторов питания (24+8+8+4 pin в различных комбинациях), обеспечивающих совместимость с серверными платами Supermicro разных поколений. Передняя панель оснащена дверцей, закрывающей корзину дисков и отсеки 5,25", а также набором индикаторов (питание, активность HDD, состояние сетевых портов, перегрев, отказ БП) и кнопками Power и Reset, что облегчает контроль состояния системы. Корпус поддерживает установку в стойку 19" при помощи опциональных комплектов рельс (например, CSE-PT26B, CSE-PT26L-B), что делает его удобным как для напольного использования, так и для монтажа в шкаф.

• Форм-фактор Tower/4U с поддержкой материнских плат E-ATX (12" x 13") и ATX.
• 7 полноразмерных слотов расширения Full Height для плат PCI/PCI-E.
• Встроенный блок питания PWS-865-PQ мощностью 865 Вт, 80 PLUS Standard, фиксированное исполнение.
• Три 5,25" отсека для оптических приводов или дополнительных корзин и фронтальная дверца с индикаторами и кнопками.
• Возможность установки в 19" стойку при помощи опциональных телескопических направляющих.

Дисковая подсистема и охлаждение

Главной особенностью корпуса Supermicro CSE-743TQ-865B является фронтальная корзина на восемь дисков 3,5" с поддержкой интерфейсов SATA и SAS и возможностью горячей замены, подключенных к объединительной плате CSE-SAS-743TQ с SGPIO, что обеспечивает индикацию состояния накопителей и совместимость с контроллерами, поддерживающими мониторинг дисков. Объединительная плата использует восемь SATA‑разъемов со стороны контроллера, что позволяет подключать корзину как к встроенному SATA‑контроллеру материнской платы, так и к внешнему RAID/HBA‑контроллеру, в зависимости от требований по отказоустойчивости и производительности. Дополнительные 5,25" отсеки могут использоваться для установки оптических приводов или модульных корзин под 3,5"/2,5" диски, тем самым увеличивая емкость или гибкость конфигурации хранения. За охлаждение отвечают три предустановленных вентилятора: два 80 x 80 мм в центральной части корпуса и один 92 x 92 мм на задней панели, работающие под управлением PWM и обеспечивающие баланс между эффективностью охлаждения и уровнем шума; при необходимости можно установить дополнительные вентиляторы для усиления воздушного потока. Конструкция корпуса предусматривает датчик вскрытия, индикатор перегрева и возможность мониторинга скорости вращения вентиляторов через материнскую плату, что помогает поддерживать стабильный температурный режим при круглосуточной эксплуатации и высокой нагрузке компонентов.
