Шасси Supermicro CSE-745BAC-R1K23B-SQ

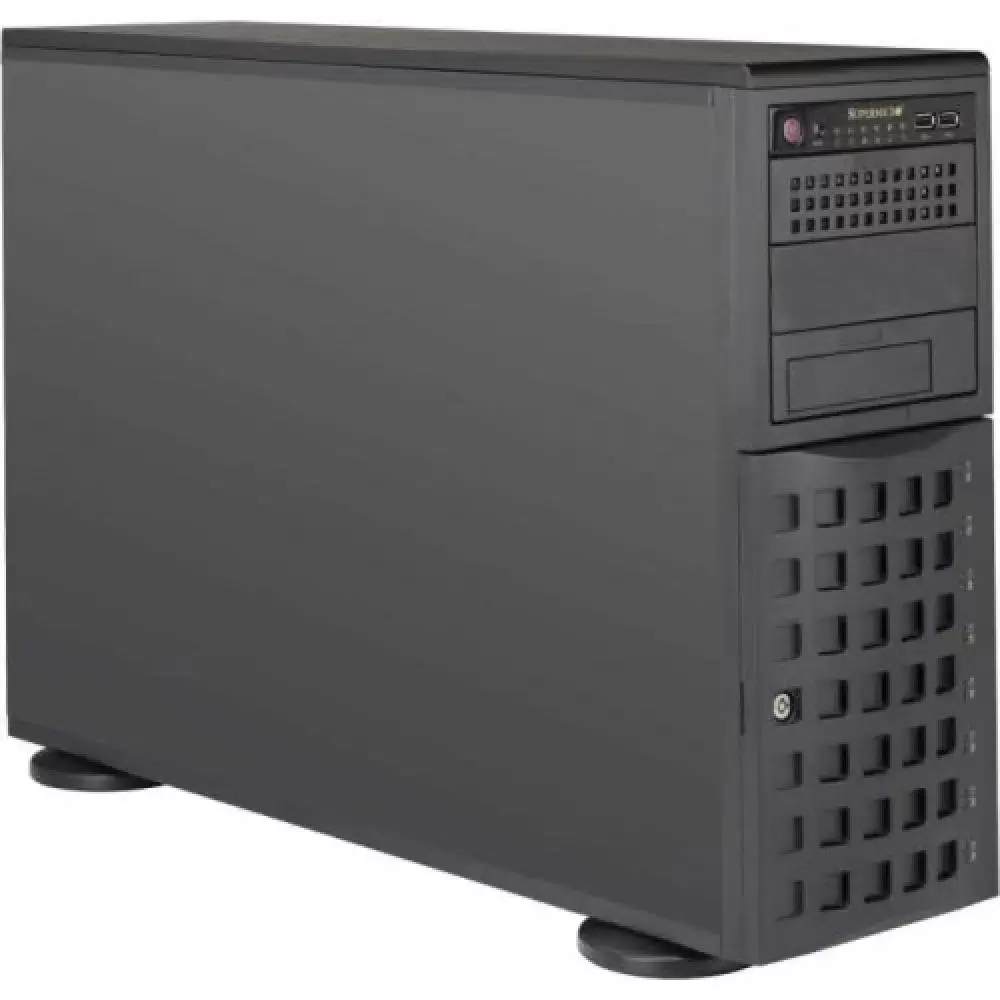

Шасси Supermicro CSE-745BAC-R1K23B-SQ — это серверный корпус серии SuperChassis 745 формата Full Tower/4U Rackmount с пониженным уровнем шума, рассчитанный на построение мощных серверов и систем хранения данных на базе материнских плат формата Enhanced E-ATX (до 13,68" x 13"). Корпус имеет фронтальную корзину на восемь дисков 3,5"/2,5" с SAS3/SATA3‑бэкплейном BPN-SAS3-743A, поддерживающим подключение накопителей по интерфейсам SAS 12 Гбит/с и SATA 6 Гбит/с и обеспечивающим горячую замену дисков. Модель относится к исполнению SuperQuiet/SuperQuiet Titanium: в комплект входят два малошумных резервируемых модуля питания PWS-1K23A-SQ суммарной мощностью 1230 Вт уровня 80 PLUS Titanium с КПД до 96 %, подключенные через распределительную плату PDB-PT747-4648, что обеспечивает высокую энергоэффективность и надежность при круглосуточной эксплуатации. Конструкция шасси включает семь полноразмерных слотов расширения Full Height для плат PCI/PCI Express, три внешних отсека 5,25" для оптических приводов или дополнительных корзин и развитую систему индикации состояния (питание, HDD, LAN, системный статус, отказ БП). Передняя дверца с замком, датчик вскрытия боковой панели (side panel intrusion switch), поддержка установки в 19" стойку с помощью опциональных телескопических направляющих и оптимизированный воздушный поток от фронта к тылу делают CSE-745BAC-R1K23B-SQ удобной и безопасной основой для корпоративных серверов и СХД.

Конструкция, плата и питание

Supermicro CSE-745BAC-R1K23B-SQ выполнен в форм-факторе 4U/Tower и поддерживает материнские платы формата Enhanced E-ATX (13,68" x 13"), E-ATX, SSI EEB и ATX, что позволяет использовать современные двухпроцессорные серверные платформы, такие как X12DAI‑N6 и другие платы Supermicro для Intel Xeon. Внутри шасси предусмотрено семь слотов расширения Full Height, обеспечивающих установку длинных PCI/PCI-E карт — RAID/HBA‑контроллеров, высокоскоростных сетевых адаптеров и GPU‑ускорителей. Подсистема питания реализована на базе двух резервируемых модулей PWS-1K23A-SQ (1U, Titanium) с входом 100–127 В AC, 200–240 В AC или 240 В DC и выходом +12 В / +5Vsb, подключенных к распределительной плате PDB-PT747-4648, которая формирует линии +12 В, +5 В, +3,3 В и −12 В для материнской платы и периферии. Суммарная мощность источников питания составляет 1230 Вт, что обеспечивает достаточный запас по мощности для конфигураций с двумя процессорами, большим объемом памяти и полным комплектом дисков; при этом уровень шума снижен за счет применения малошумных вентиляторов и оптимизированных профилей работы (SQ). На передней панели расположены две кнопки (Power, Reset), два порта USB 3.0, индикаторы Power, HDD, LAN, системного статуса и отказа БП, а корзина HDD и 5,25" отсеки закрываются дверцей с замком, повышающей физическую безопасность. Корпус может использоваться как напольный Tower или монтироваться в 19" стойку при помощи опционального комплекта рельс CSE‑PT26L‑(B), сохраняя удобство обслуживания и доступ к дискам.

• Форм-фактор Full Tower / 4U Rackmount, поддержка плат Enhanced E-ATX (до 13,68" x 13"), E-ATX, SSI EEB, ATX.
• 7 слотов расширения Full Height для плат PCI/PCI Express.
• Два резервируемых модуля питания PWS-1K23A-SQ (Titanium, 1U, до 1230 Вт суммарно) через распределитель PDB-PT747-4648.
• Три внешних 5,25" отсека для оптических приводов или дополнительных корзин.
• Передняя дверца с замком, индикаторы Power/HDD/LAN/Status/PSU Fail и два порта USB 3.0 на лицевой панели.

Дисковая подсистема и охлаждение

Дисковая подсистема CSE-745BAC-R1K23B-SQ основана на фронтальной корзине с восемью отсеками под 3,5"/2,5" накопители, подключаемыми к бэкплейну BPN-SAS3-743A с двумя разъемами mini-SAS HD SFF‑8643 со стороны контроллера, что обеспечивает поддержку SAS3/SAS2/SATA3 и возможность горячей замены дисков. Такая конфигурация позволяет использовать как высокоемкие SATA‑накопители, так и корпоративные SAS‑диски, подключая корзину к современным RAID/HBA‑контроллерам и выстраивая массивы с требуемым балансом производительности и отказоустойчивости. По умолчанию в корпусе установлены пять 80‑мм PWM‑вентиляторов: три вентилятора в средней части (центральная стенка) и два вентилятора на задней панели, каждый с частотой вращения около 9400 об/мин, что обеспечивает интенсивный воздушный поток через зону дисков, процессоров и памяти. Вариант SQ использует малошумные вентиляторы серии FAN‑0103L4/FAN‑0104L4 и оптимизированные профили управления, что позволяет существенно снизить акустический уровень по сравнению с обычным исполнением, сохраняя при этом эффективное охлаждение. Конструкция корпуса включает датчик вскрытия боковой панели, воздушные каналы и поддержку мониторинга скорости вращения вентиляторов через материнскую плату, что помогает поддерживать стабильный температурный режим при высокой плотности компонентов и работе 24×7. В совокупности емкая корзина на 8 дисков, SAS3/SATA3‑бэкплейн, мощная и тихая система охлаждения и резервируемое Titanium‑питание делают Supermicro CSE-745BAC-R1K23B-SQ надежной и бесшумной основой для корпоративных серверов, СХД и специализированных решений.
