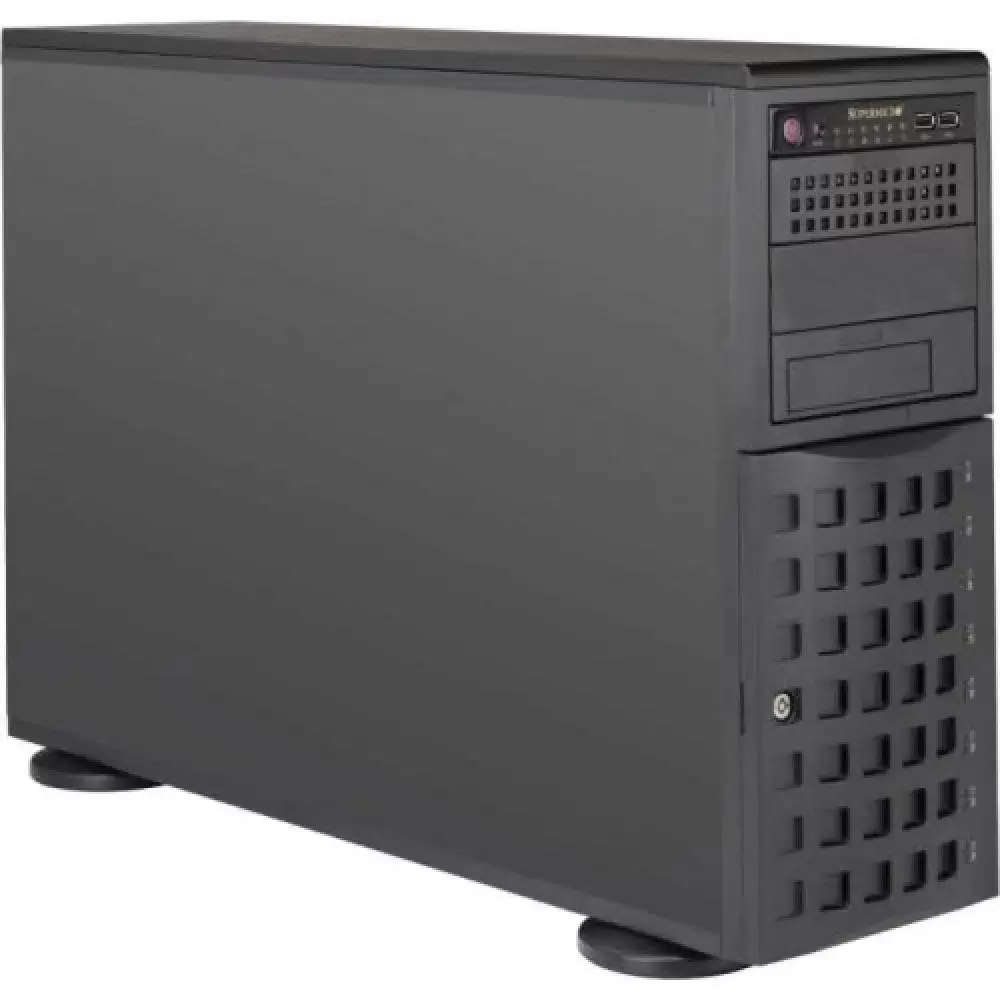

Шасси Supermicro CSE-745BAC-R1K23B

Шасси Supermicro CSE-745BAC-R1K23B — это серверный корпус серии SuperChassis 745 формата Full Tower/4U Rackmount, рассчитанный на построение высокопроизводительных серверов и систем хранения данных на базе материнских плат формата Enhanced E-ATX (до 13,68" x 13"). Корпус оснащен фронтальной корзиной на восемь дисков 3,5"/2,5" с SAS3/SATA3‑бэкплейном BPN-SAS3-743A, поддерживающим подключение дисков по интерфейсу 12 Гбит/с для SAS и 6 Гбит/с для SATA и позволяющим реализовать горячую замену накопителей. Конструкция ориентирована на использование в корпоративных средах и ЦОД: предусмотрена передняя дверца с замком для защиты корзины HDD, датчик вскрытия боковой панели (side panel intrusion switch), а также развитая индикация состояния системы (питание, активность дисков, состояние сетевых портов, системный статус, отказ блока питания). Корпус комплектуется двумя резервируемыми модулями питания PWS-1K23A-SQ суммарной мощностью 1200 Вт с распределительной платой PDB-PT747-4648, сертифицированными по стандарту 80 PLUS Titanium с КПД до 96 %, что обеспечивает высокий запас по мощности и энергоэффективность при круглосуточной эксплуатации. Внутри предусмотрено семь слотов расширения Full Height для плат PCI/PCI Express и три внешних отсека 5,25", что позволяет добавлять оптические приводы, дополнительные корзины под диски или другие устройства. Благодаря сочетанию емкой дисковой корзины, высокоэффективной подсистемы питания и продуманной конструкции охлаждения CSE-745BAC-R1K23B подходит для построения мощных стоечных или напольных серверов и СХД.

Конструкция, плата и питание

Корпус Supermicro CSE-745BAC-R1K23B выполнен в форм-факторе Full Tower/4U и поддерживает материнские платы Enhanced E-ATX (347 x 330 мм), что позволяет использовать современные двухпроцессорные серверные платформы, такие как платы серий X11/X12, рассчитанные на процессоры Intel Xeon. Внутренняя компоновка обеспечивает установку до семи полноразмерных плат расширения (Full Height), что важно при использовании нескольких RAID/HBA‑контроллеров, высокоскоростных сетевых адаптеров и графических карт. Подсистема питания реализована на базе двух модулей PWS-1K23A-SQ мощностью по 1200 Вт с распределительной платой PDB-PT747-4648, образующих резервируемую схему с горячей заменой: в случае отказа одного модуля второй продолжает обеспечивать питание системы. Блоки питания сертифицированы по стандарту 80 PLUS Titanium с КПД до 96 %, поддерживают набор разъемов 24+8+8 pin, 24+8+4 pin, 24+8 pin, 24+4 pin и имеют выделенные коннекторы питания для видеокарт (4 x 6/8-pin и 4 x 6-pin), что позволяет использовать мощные ускорители и высоконагруженные конфигурации. Передняя панель корпуса включает две кнопки (Power, Reset), порты USB 3.0, индикаторы питания, активности дисков, состояния сетевых адаптеров, системный статус и индикатор отказа блока питания, а фронтальная дверца защищает корзину HDD и 5,25" отсеки от несанкционированного доступа. Корпус поддерживает установку в 19" стойку с помощью опциональных телескопических направляющих (CSE-PT26L, CSE-PT26L-B), сохраняя удобство обслуживания и доступа к дискам.

• Форм-фактор Full Tower / 4U Rackmount, поддержка плат Enhanced E-ATX (13,68" x 13").
• 7 слотов расширения Full Height для плат PCI/PCI Express.
• Два резервируемых модуля питания PWS-1K23A-SQ суммарной мощностью 1200 Вт, 80 PLUS Titanium, через PDB-PT747-4648.
• Три внешних отсека 5,25" для оптических приводов или дополнительных корзин.
• Передняя панель с дверцей и замком, индикаторами Power, HDD, LAN, system status и отказа БП, двумя портами USB 3.0.

Дисковая подсистема и охлаждение

Дисковая подсистема CSE-745BAC-R1K23B построена на фронтальной корзине с восемью отсеками под 3,5"/2,5" диски SAS3/SATA3 с возможностью горячей замены, подключаемых к объединительной плате BPN-SAS3-743A с двумя разъемами mini-SAS HD SFF-8643 со стороны контроллера, что обеспечивает поддержку скоростей до 12 Гбит/с для SAS и до 6 Гбит/с для SATA и совместимость с современными RAID/HBA‑адаптерами. Опционально вместо корзин 3,5" могут быть установлены модули под 2,5" диски (например, до восьми корзин 2,5" hot-swap), что позволяет гибко сочетать HDD и SSD в рамках одного корпуса. Охлаждение реализовано за счет пяти 80‑мм вентиляторов с поддержкой PWM: три вентилятора FAN-0182L4 размещены в центральной части корпуса, обеспечивая поток воздуха через зону процессоров и памяти, и два вентилятора FAN-0180L4 установлены на задней панели для вывода нагретого воздуха. Скорость вращения вентиляторов около 9400 об/мин обеспечивает интенсивное охлаждение при высокой плотности компонентов; мониторинг и управление оборотами осуществляются через материнскую плату по сигналам тахометра и PWM. Дополнительно корпус оснащен датчиком вскрытия боковой панели, что позволяет отслеживать несанкционированный доступ, а оптимизированный воздушный канал от фронта к тылу помогает поддерживать стабильный температурный режим при работе с полным набором дисков и мощными процессорами. Такая комбинация емкой корзины, высокопроизводительного охлаждения и резервируемого питания делает шасси Supermicro CSE-745BAC-R1K23B надежной основой для корпоративных серверов, СХД и специализированных решений, требующих высокой надежности и удобства обслуживания.
