Шасси Supermicro CSE-745BAC-R1K28B2

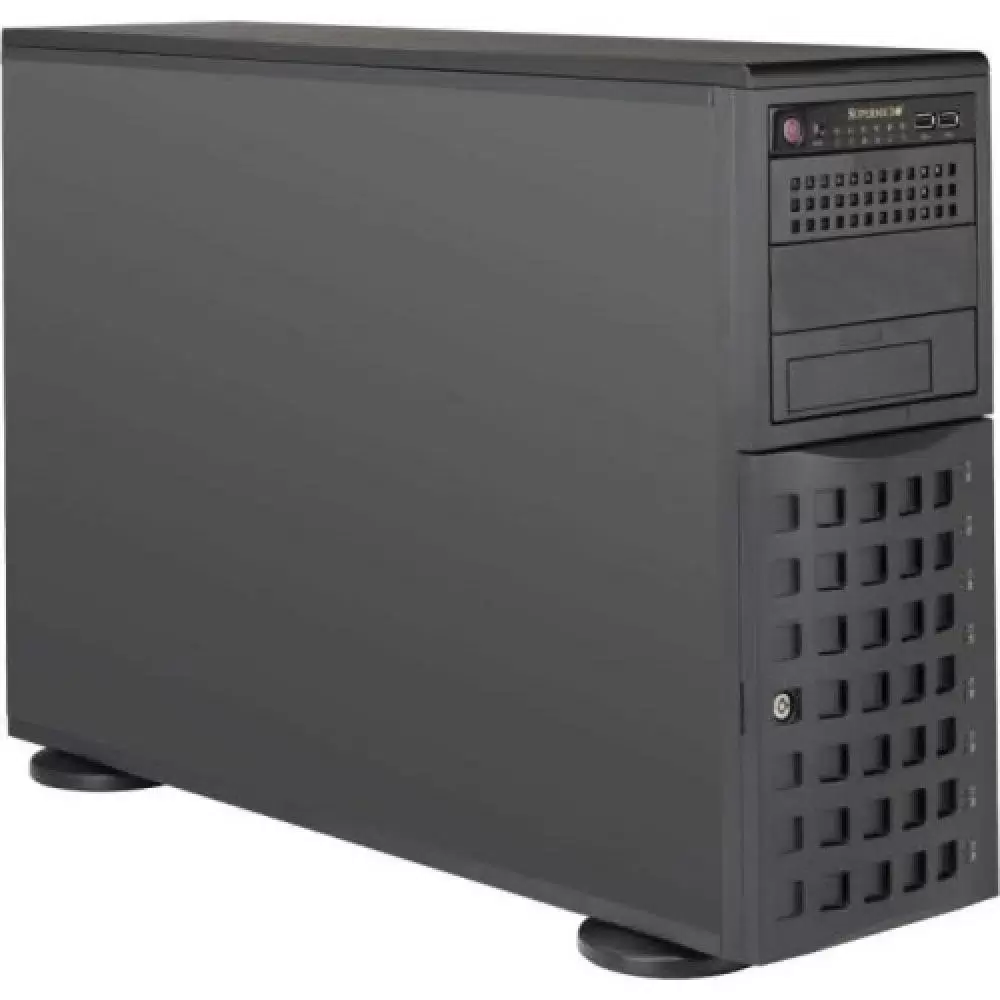

Шасси Supermicro CSE-745BAC-R1K28B2 — это серверный корпус серии SuperChassis 745 формата Full Tower/4U Rackmount, рассчитанный на построение мощных серверов и систем хранения данных на базе материнских плат формата E-ATX (до 13,68" x 13"). Корпус оснащен фронтальной корзиной на восемь дисков 3,5" с SAS3/SATA3‑бэкплейном для дисков горячей замены, что позволяет использовать как SATA, так и SAS‑накопители и организовывать высокоемкие и отказоустойчивые массивы. Конструкция ориентирована на корпоративные задачи: предусмотрены передняя дверца с замком, датчик вскрытия боковой панели (intrusion switch), развитая индикация состояния системы и поддержка установки корпуса как в напольном исполнении (Tower), так и в 19" стойку при помощи опциональных телескопических направляющих. Внутри реализованы семь полноразмерных слотов расширения Full Height для плат PCI/PCI Express и три внешних отсека 5,25", которые можно использовать под оптические приводы или дополнительные корзины. Модель комплектуется высокоэффективной подсистемой питания на базе двух модулей суммарной мощностью 1280 Вт уровня 80 PLUS Platinum, что обеспечивает достаточный запас по мощности и высокий КПД для конфигураций с несколькими процессорами, большим объемом памяти и полным комплектом дисков.

Конструкция, плата и питание

Корпус Supermicro CSE-745BAC-R1K28B2 выполнен в форм-факторе Full Tower/4U и поддерживает материнские платы формата E-ATX (13,68" x 13"), ATX и Micro ATX, что позволяет использовать широкий спектр серверных и рабочих станционных плат, в том числе однопроцессорные и двухпроцессорные решения. Внутренняя компоновка включает семь слотов расширения Full Height, Full Length, что дает возможность устанавливать длинные PCI/PCI-E платы — RAID/HBA‑контроллеры, сетевые адаптеры 10/25/40 Гбит/с и профессиональные GPU. В качестве источника питания используется резервируемая подсистема из двух модулей мощностью по 1280 Вт (1+1) уровня 80 PLUS Platinum с поддержкой горячей замены, обеспечивающая высокий КПД и отказоустойчивость: при выходе из строя одного модуля второй берет нагрузку на себя. Блоки питания выполнены в 1U форм-факторе, устанавливаются горизонтально в задней верхней части корпуса и подключаются к распределительной плате питания, формирующей необходимые линии для материнской платы и периферии. На передней панели расположены две кнопки (Power, Reset), порты USB (как минимум 2x USB 2.0/USB 3.0 в зависимости от ревизии), индикаторы Power, HDD, LAN и системного статуса, а корзина HDD и 5,25" отсеки прикрыты дверцей с замком, защищающей диски от несанкционированного доступа. Корпус может использоваться как напольный Midi/Full Tower и монтироваться в 19" стойку при помощи опциональных направляющих, сохраняя удобный доступ к серверам и дискам.

• Форм-фактор Full Tower / 4U Rackmount, поддержка плат E-ATX (13,68" x 13"), ATX, Micro ATX.
• 7 слотов расширения Full Height, Full Length для плат PCI/PCI Express.
• Два модуля питания 1280 Вт (1+1), уровень 80 PLUS Platinum, с поддержкой горячей замены.
• Три внешних 5,25" отсека для оптических приводов или дополнительных корзин.
• Передняя дверца с замком, индикаторы Power/HDD/LAN/Status и фронтальные USB‑порты.

Дисковая подсистема и охлаждение

Дисковая подсистема CSE-745BAC-R1K28B2 основана на фронтальной корзине с восемью отсеками под 3,5" диски SAS/SATA с возможностью горячей замены, подключаемых к SAS/SATA‑бэкплейну с поддержкой SGPIO/SES2, что обеспечивает мониторинг состояния накопителей и совместимость с широким спектром RAID/HBA‑контроллеров. Такая корзина позволяет использовать как высокоемкие SATA‑HDD, так и высоконадежные SAS‑накопители, выстраивая массивы для файловых серверов, СХД и резервного копирования; при необходимости часть слотов может быть задействована под 2,5" диски через соответствующие салазки. В корпусе установлено три 80‑мм вентилятора в центральной части и два 80‑мм вентилятора на задней панели, работающих под управлением PWM и обеспечивающих интенсивный воздушный поток через зону дисков, процессоров и памяти; скорость вращения вентиляторов контролируется материнской платой, что помогает поддерживать оптимальный баланс между охлаждением и уровнем шума. Дополнительными элементами надежности служат датчик вскрытия боковой панели, фильтры на фронтальном заборе воздуха и оптимизированный воздушный канал от фронта к тылу, что позволяет эксплуатировать шасси с полным комплектом дисков и высоконагруженными конфигурациями в режиме 24×7. Благодаря сочетанию емкой корзины, высокоэффективного резервируемого питания и продуманной системы охлаждения корпус Supermicro CSE-745BAC-R1K28B2 подходит для построения серверов виртуализации, хранилищ данных и специализированных решений на базе современных платформ.
