Шасси Supermicro CSE-846BE2C-R1K23B

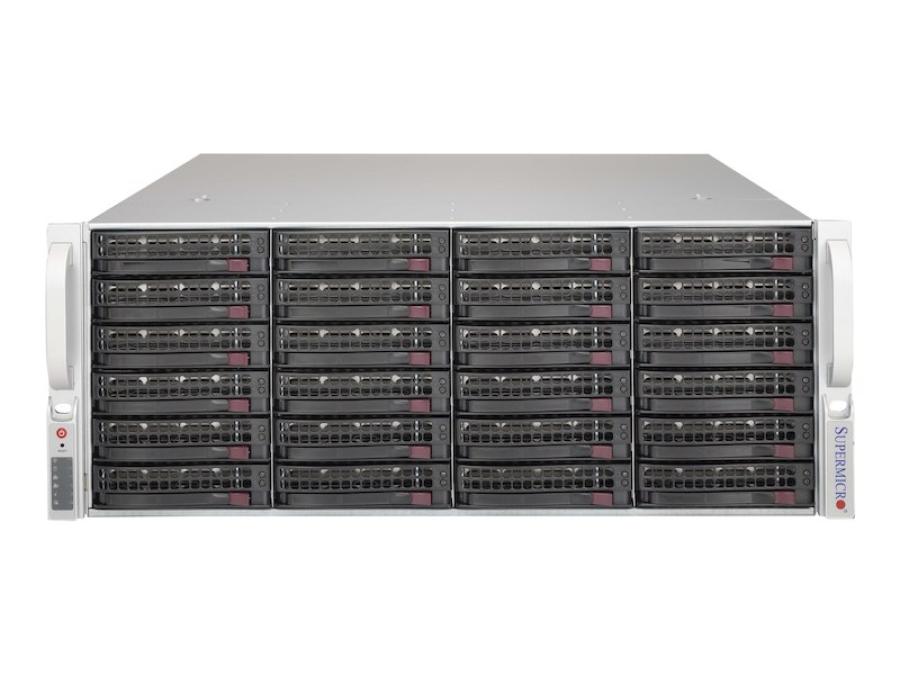

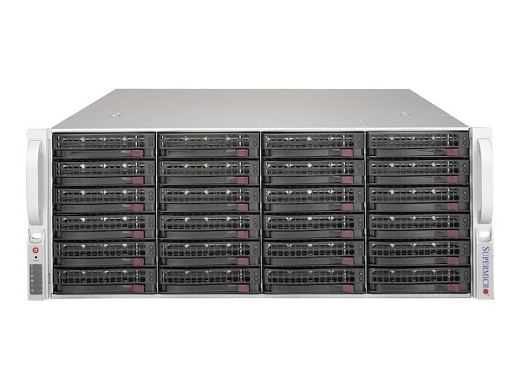

Шасси Supermicro CSE-846BE2C-R1K23B (SuperChassis SC846BE2C-R1K23B) — это высокоплотный 4U стоечный корпус, предназначенный для построения производительных систем хранения enterprise‑уровня и серверов с большим числом дисков и повышенными требованиями к отказоустойчивости. Корпус рассчитан на установку в стандартные 19‑дюймовые стойки и поддерживает материнские платы форм‑факторов EE-ATX 13.68" x 13", E-ATX 12" x 13" и ATX 12" x 10", что позволяет использовать как одно-, так и двухпроцессорные платформы на базе современных процессоров Intel и AMD. Фронтальная панель шасси содержит 24 отсека для 3.5" SAS3/SATA3 накопителей с возможностью горячей замены, ориентированных на использование SAS3/SAS2 или SATA3 HDD/SSD с пропускной способностью до 12 Гбит/с. Основой дисковой подсистемы выступает 24‑портовый 4U SAS3 12Gbps dual-expander бэкплейн BPN-SAS3-846EL2 (E2C), обеспечивающий подключение всех накопителей через два SAS3‑экспандера и Mini SAS HD (SFF-8643) интерфейсы, что повышает отказоустойчивость и упрощает масштабирование. Корпус комплектуется стальным шасси серии SC846B с усиленной конструкцией, поддержкой заднего окна под модуль 2 x 2.5" и DVD, а также набором салазок для монтажа в стойку. Такое сочетание емкости, гибкости конфигурации и развитой инфраструктуры управления делает CSE-846BE2C-R1K23B надежной основой для файловых, бэкап‑ и программно‑определяемых СХД.

Конструкция и подсистема хранения

Supermicro CSE-846BE2C-R1K23B относится к шасси серии SC846B и использует dual-expander SAS3‑бэкплейн BPN-SAS3-846EL2, который поддерживает до 24 3.5" SAS3/SATA3 накопителей и обеспечивает пропускную способность 12 Гбит/с на порт с возможностью построения высокодоступных конфигураций за счет двух экспандеров. Второй экспандерный порт предназначен для резервирования путей только для двухпортовых SAS‑дисков, при использовании однопортовых SATA‑накопителей данная избыточность по пути не реализуется. Бэкплейн выполняет роль центральной точки подключения между дисками и контроллерами, используя Mini SAS HD (SFF-8643) интерфейсы, что уменьшает количество кабелей и упрощает разводку в корпусе. Фронтальные корзины для дисков оснащены индикаторами активности и состояния, совместимы с SES2/SGPIO‑функциями и поставляются в комплекте в количестве 24 штук. В стандартный состав шасси также входят воздуховод (air shroud), датчик вскрытия, кронштейн бэкплейна и заднее окно, поддерживающее установку модуля с двумя 2.5" дисками и DVD‑приводом.

• Форм‑фактор: 4U стоечный корпус для установки в стандартные 19‑дюймовые шкафы.
• Поддерживаемые материнские платы: EE-ATX 13.68" x 13", E-ATX 12" x 13", ATX 12" x 10".
• Дисковая подсистема: 24 фронтальных 3.5" отсека для SAS3/SAS2 или SATA3 HDD/SSD с горячей заменой.
• Бэкплейн: 24‑портовый 4U SAS3 12Gbps dual-expander backplane BPN-SAS3-846EL2 (E2C) с Mini SAS HD (SFF-8643) интерфейсами.
• Резервирование путей: двойной экспандер обеспечивает избыточность путей для двухпортовых SAS‑накопителей (для однопортовых SATA такая избыточность недоступна).
• Дополнительные возможности: заднее окно, поддерживающее модуль 2 x 2.5" накопителя и DVD‑привод (опциональные комплекты MCP‑серии).
• Слоты расширения: 7 полновысоких, полноразмерных по длине PCI‑E слотов.
• Передняя панель: кнопки Power и Reset, UID‑кнопка/индикатор, светодиоды питания, активности дисков, перегрева, состояния блоков питания и сетевой активности.
• Конструкция корпуса: черный стальной корпус SC846B с усиленной рамой, датчиком вскрытия и оптимизированной прокладкой кабелей.
• Комплект поставки: 24 лотка для дисков, воздуховод, кронштейн бэкплейна, комплект салазок (Quick Release), кабели фронтальной панели и питания.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro CSE-846BE2C-R1K23B оснащено высокоэффективной резервированной подсистемой питания на базе двух блоков PWS-1K23A-1R мощностью по 1200 Вт, соответствующих уровню 80 PLUS Titanium с эффективностью до 96 %. Блоки питания работают по схеме 1+1, обеспечивая сохранение работоспособности системы при отказе одного модуля и возможность его горячей замены без прерывания сервисов; при этом при входном напряжении 200–240 В переменного и постоянного тока они выдают 1200 Вт, а при 100–127 В переменного тока — до 1000 Вт. Поддержка интерфейса PMBus 1.2 позволяет системам управления и мониторинга получать детальную информацию о состоянии питания и управлять режимами работы. Для охлаждения используется набор из пяти горячезаменяемых вентиляторов: три высокооборотных 80 x 80 x 38‑мм вентиляторов FAN-0185L4 в средней зоне шасси и два 80 x 32‑мм выдувных вентилятора FAN-0125L4 в задней части, обеспечивающих оптимизированный воздушный поток через дисковую корзину, процессорную зону и плату расширения. Регулируемый воздуховод направляет поток воздуха непосредственно на процессорные сокеты и другие критичные компоненты, повышая эффективность охлаждения. Встроенный датчик вскрытия корпуса, мониторинг температуры, скорости вращения вентиляторов, состояния блоков питания и поддержка SES2/SGPIO на бэкплейне позволяют интегрировать CSE-846BE2C-R1K23B в корпоративные системы мониторинга и обеспечивать высокий уровень контроля за состоянием инфраструктуры. Такое сочетание энергоэффективного питания, редундантного охлаждения и продуманной механики делает шасси подходящим для круглосуточной эксплуатации в критически важных системах хранения и серверных комплексах.
