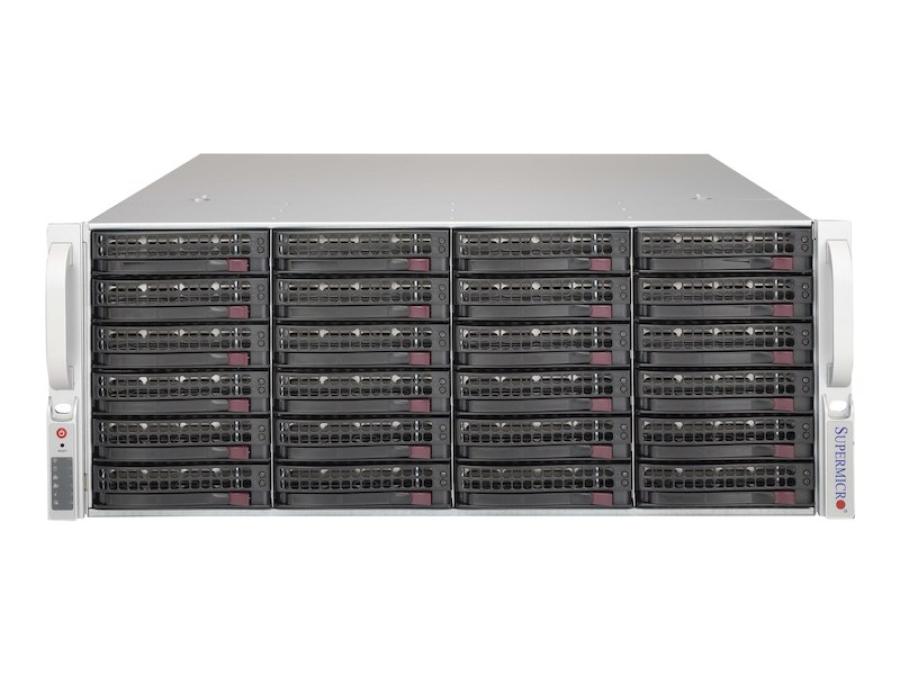

Шасси Supermicro CSE-846TQ-R1200B

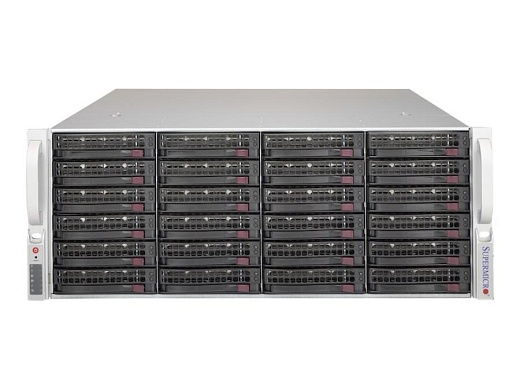

Шасси Supermicro CSE-846TQ-R1200B (SuperChassis SC846TQ-R1200B) — это высокоплотный 4U серверный корпус, оптимизированный для построения enterprise‑уровня систем хранения данных с большим количеством дисков и повышенными требованиями к надежности. Шасси предназначено для установки в стандартные 19‑дюймовые стойки и поддерживает материнские платы форм‑факторов E-ATX и ATX, что позволяет использовать одно- и двухпроцессорные платформы с развитой подсистемой памяти и ввода‑вывода. На фронтальной панели расположено 24 отсека для 3.5" SAS/SATA накопителей с возможностью горячей замены, подключаемых через 4U direct-attached бэкплейн серии SAS-846TQ с поддержкой SAS/SATA 3/6 Гбит/с и функций управления корпусом уровня SES2. Конструкция шасси дополнительно допускает установку до двух внутренних накопителей (например, под ОС) или конфигурацию с двумя внутренними 2.5" дисками и оптическим приводом, обеспечивая гибкое разделение системных и пользовательских данных. Корпус комплектуется высокоэффективным резервированным источником питания суммарной мощностью 1200 Вт уровня 80 PLUS Gold с поддержкой PMBus, что обеспечивает стабильное питание конфигураций с большим количеством дисков и адаптеров. Поддержка до семи полновысоких, полноразмерных по длине слотов расширения делает CSE-846TQ-R1200B удобной основой для построения массивов хранения, файловых и бэкап‑серверов, а также систем виртуализации и резервного копирования.

Конструкция и дисковая подсистема

Supermicro CSE-846TQ-R1200B относится к семейству шасси SC846, ориентированному на максимальную емкость и надежность подсистемы хранения при сохранении стандартного 4U форм‑фактора. Дисковая подсистема построена на базе 4U direct attached backplane SAS-846TQ, поддерживающем до 24 3.5" SAS/SATA накопителей с передачей данных на скорости до 3/6 Гбит/с и оснащенном 24 отдельными SATA‑разъемами. Бэкплейн поддерживает SES2, что позволяет системной плате и ПО мониторинга получать информацию о состоянии корзин, температуре и событиях с накопителями. Конструкция шасси предусматривает до двух внутренних фиксированных отсеков 3.5" или конфигурацию «2 x 2.5" + DVD», что удобно для выделения отдельных дисков под операционную систему и служебные задачи без использования фронтальных корзин.

• Форм‑фактор: 4U стоечный корпус для монтажа в стандартные 19‑дюймовые шкафы.
• Дисковая подсистема: 24 фронтальных 3.5" отсека для SAS/SATA HDD/SSD с возможностью горячей замены.
• Бэкплейн: 4U SAS/SATA direct attached backplane SAS-846TQ с поддержкой 3/6 Гбит/с, SES2 и 24 отдельными SATA‑разъемами.
• Дополнительные отсеки: опционально до 2 внутренних 3.5" HDD или 2 внутренних 2.5" HDD плюс DVD‑привод.
• Поддерживаемые материнские платы: E-ATX и ATX серверные платы Supermicro.
• Слоты расширения: до 7 полновысоких, полноразмерных по длине PCI‑E плат расширения.
• Передняя панель: кнопки Power и Reset, индикаторы питания, активности дисков, перегрева, состояния блоков питания и сетевой активности.
• Конструкция корпуса: усиленный стальной корпус черного цвета с оптимизированной прокладкой кабелей и воздушных каналов.
• Комплект поставки: телескопические монтажные направляющие (примерно 26.8"–34"), air shroud, SAS‑бэкплейн, кабель фронтальной панели и набор салазок для 24 накопителей.
• Области применения: системы хранения большого объема, файловые, бэкап‑ и архивные серверы, решения для резервного копирования и виртуализации.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro CSE-846TQ-R1200B оснащено высокоэффективной резервированной подсистемой питания, включающей два блока по 1200 Вт уровня 80 PLUS Gold, работающих по схеме 1+1 и поддерживающих интерфейс PMBus для мониторинга и управления параметрами питания. Такая конфигурация обеспечивает сохранение работоспособности при отказе одного модуля и возможность его горячей замены без остановки работы системы. Для охлаждения используются пять установленных вентиляторов: три центральных 80 x 38‑мм PWM‑вентилятора и два выдувных 80‑мм вентилятора, формирующих направленный воздушный поток через дисковую корзину, процессорную зону и плату расширения. В комплект входит формованный воздуховод (air shroud), обеспечивающий прицельное охлаждение процессоров и других тепловыделяющих компонентов. Наличие датчиков температуры, контроля вращения вентиляторов, мониторинга состояния блоков питания и поддержки SES2 на бэкплейне позволяет интегрировать шасси в корпоративные системы мониторинга и своевременно реагировать на возможные отклонения. В совокупности эти особенности делают CSE-846TQ-R1200B надежной и масштабируемой платформой для круглосуточной эксплуатации в средах с повышенными требованиями к доступности данных и устойчивости к отказам.
