Шасси Supermicro CSE-847BE1C-R1K28LPB

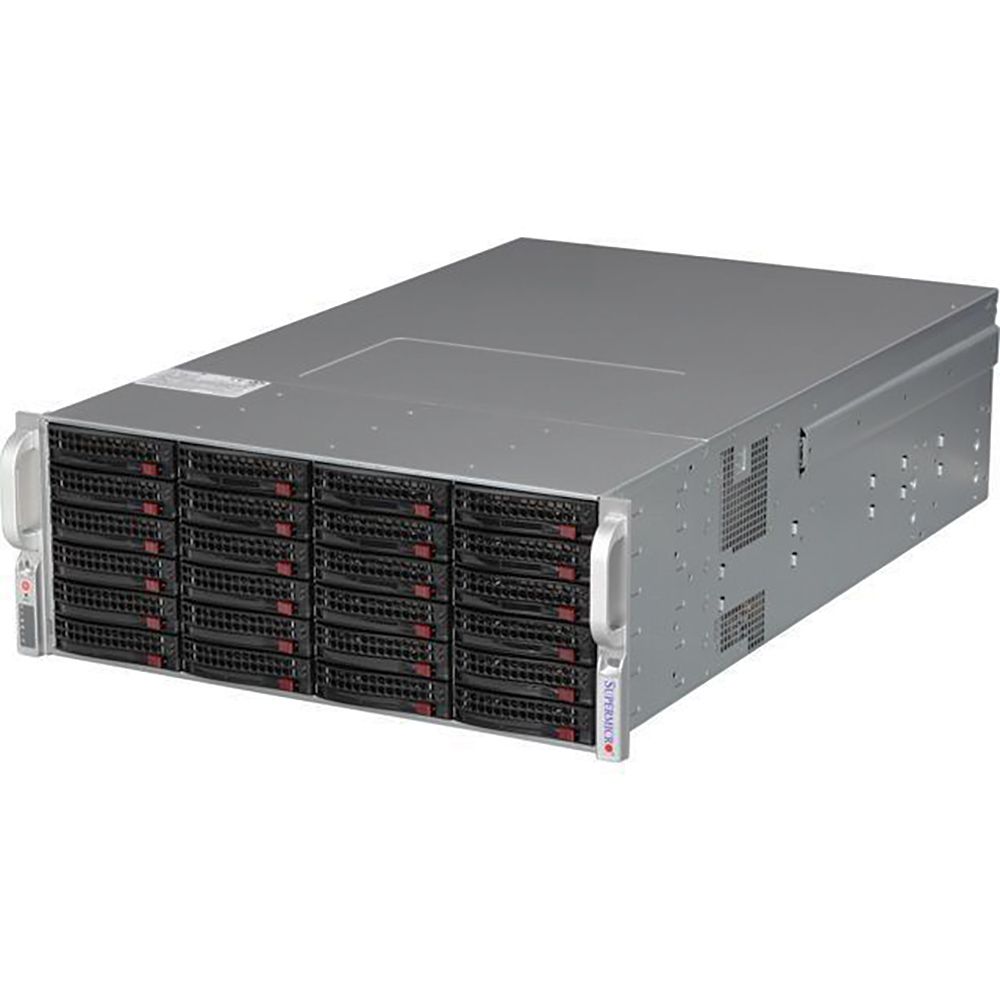

Шасси Supermicro CSE-847BE1C-R1K28LPB (SuperChassis SC847BE1C-R1K28LPB) — это высокоплотный 4U серверный корпус, предназначенный для построения масштабируемых систем хранения enterprise‑уровня с высокой емкостью и отказоустойчивостью. Корпус ориентирован на установку в стандартные 19‑дюймовые стойки и поддерживает материнские платы форм‑факторов Enhanced E-ATX 13.68" x 13", ATX 12" x 10" и Micro-ATX 9.6" x 9.6", что позволяет использовать как одно-, так и двухпроцессорные платформы на базе современных процессоров Intel и AMD. Конструктивно шасси сочетает в себе фронтальный 4U отсек на 24 диска 3.5" SAS/SATA и дополнительный 2U отсек на 12 дисков 3.5" в задней части корпуса, обеспечивая суммарно 36 горячезаменяемых отсеков для накопителей и высокую плотность хранения в одном корпусе. Дисковая подсистема реализована на базе 24‑портового 4U SAS3 12Gbps экспандерного бэкплейна для фронтальной корзины и 12‑портового 2U SAS3 12Gbps экспандерного бэкплейна для задних отсеков, что позволяет подключать все накопители через ограниченное число SAS‑линий, упрощая кабельную разводку и масштабирование. Шасси рассчитано на круглосуточную эксплуатацию в составе файловых, бэкап‑ и архивных серверов, программно‑определяемых СХД и решений для видеонаблюдения, где важны высокая емкость, надежность и удобство обслуживания.

Конструкция и подсистема хранения

Supermicro CSE-847BE1C-R1K28LPB относится к семейству SC847 и реализует двухуровневую дисковую конфигурацию: 24 фронтальных и 12 задних отсеков для 3.5" SAS/SATA накопителей с поддержкой горячей замены. Фронтальная корзина основана на 24‑портовом 4U SAS3 12Gbps single‑expander бэкплейне, поддерживающем до 24 3.5" SAS3/SATA3 HDD/SSD и использующем Mini SAS HD (SFF‑8643) интерфейсы для подключения к контроллеру. Задний блок дисков строится на 12‑портовом 2U SAS3 12Gbps экспандерном бэкплейне, рассчитанном на 12 3.5" SAS3/SATA3 накопителей и поддерживающем функции SES3 для мониторинга состояния и управления корзинами. Корзины для дисков комплектуются лотками нового поколения (Gen 5.5) с индикаторами активности и статуса, что облегчает обслуживание и контроль за состоянием накопителей.

• Форм‑фактор: 4U стоечный корпус для монтажа в стандартные 19‑дюймовые шкафы.
• Поддерживаемые платы: Enhanced E-ATX 13.68" x 13", ATX 12" x 10", Micro-ATX 9.6" x 9.6".
• Дисковая подсистема: 36 x 3.5" горячезаменяемых SAS/SATA отсеков (24 фронтальных + 12 задних) с поддержкой SES3.
• Фронтальный бэкплейн: 24‑портовый 4U SAS3 12Gbps single‑expander backplane для до 24 3.5" SAS3/SATA3 HDD/SSD.
• Задний бэкплейн: 12‑портовый 2U SAS3 12Gbps экспандерный бэкплейн для до 12 3.5" SAS3/SATA3 накопителей.
• Интерфейсы подключения: Mini SAS HD (SFF‑8643) порты для подключения к внешним SAS‑контроллерам.
• Слоты расширения: 7 низкопрофильных слотов расширения для установки контроллеров и сетевых адаптеров.
• Передняя панель: кнопки питания и перезагрузки, UID‑кнопка, светодиоды питания, активности дисков, перегрева, отказа БП и сетевой активности.
• Конструкция корпуса: стальное шасси черного цвета серии SC847B с усиленной рамой, датчиком вскрытия и телескопическими салазками.
• Назначение: системы хранения большой емкости, файловые и бэкап‑серверы, видеорегистрационные комплексы и программно‑определяемые СХД.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro CSE-847BE1C-R1K28LPB оснащено высокоэффективной резервированной подсистемой питания, включающей два блока питания суммарной мощностью 1280 Вт (2 x 1U 1280W) платинового уровня эффективности, работающих по схеме 1+1 и поддерживающих режим горячей замены. Источники питания рассчитаны на круглосуточную эксплуатацию и обеспечивают достаточный запас мощности для конфигураций с 36 дисками, несколькими контроллерами и высокопроизводительными процессорами. Для охлаждения корпуса используется до семи 80‑мм высокопроизводительных вентиляторов: центральный блок из нескольких 80 x 80 x 38‑мм вентиляторов формирует основной воздушный поток через фронтальные и задние корзины, процессорную зону и плату расширения, а дополнительные вентиляторы обеспечивают выдув нагретого воздуха. Корпус комплектуется воздуховодом (air shroud), оптимизирующим обдув процессорных сокетов, а также платой распределения питания, адаптером фронтальной панели и монтажным комплектом, упрощающими интеграцию в серверную инфраструктуру. Поддержка мониторинга температуры, состояния вентиляторов, блоков питания и SES‑функций бэкплейнов позволяет интегрировать шасси в системы мониторинга и оперативно реагировать на возможные отклонения, что важно для критичных к доступности данных решений.
