Шасси Supermicro CSE-847BE1C4-R1K23LPB

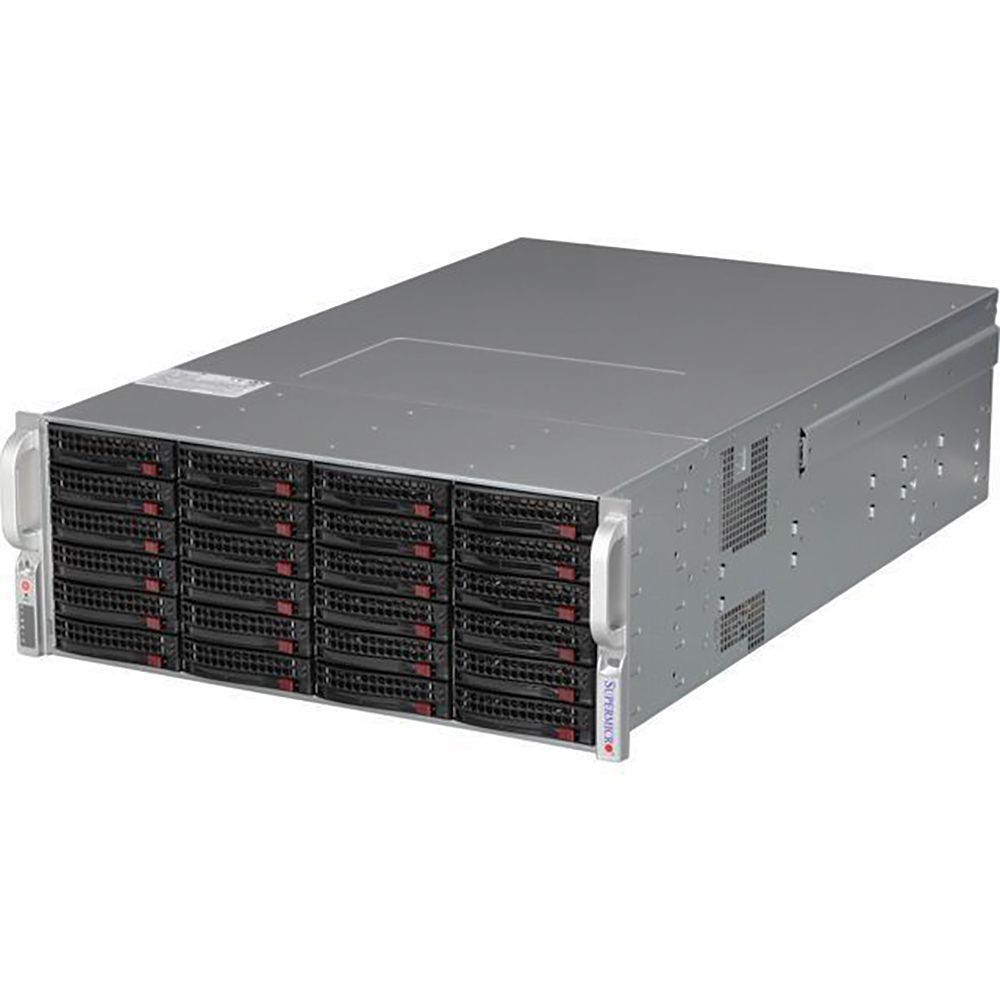

Шасси Supermicro CSE-847BE1C4-R1K23LPB (SuperChassis SC847BE1C4-R1K23LPB) — это высокоплотный 4U серверный корпус, разработанный для построения enterprise‑уровня систем хранения с высокой емкостью и поддержкой современных интерфейсов SAS3, SATA3 и NVMe. Корпус предназначен для установки в стандартные 19‑дюймовые стойки и поддерживает материнские платы форм‑факторов Enhanced E-ATX 13.68" x 13", ATX 12" x 10" и Micro‑ATX 9.6" x 9.6", обеспечивая совместимость с одно- и двухпроцессорными платформами на базе процессоров Intel и AMD. Конструкция шасси объединяет фронтальный 4U блок на 24 диска 3.5" SAS/SATA и задний 2U блок на 12 дисков 3.5", из которых 8 позиций рассчитаны под SAS/SATA, а 4 — под накопители SAS/SATA/NVMe, что в сумме дает 36 горячезаменяемых отсеков и позволяет гибко сочетать традиционные HDD и высокопроизводительные NVMe‑SSD. Дисковая подсистема реализована на базе 24‑портового 4U SAS3 12Gbps single‑expander бэкплейна для фронтальной корзины и 12‑портового 2U SAS3 12Gbps single‑expander бэкплейна для задней части, поддерживающих SES3 и обеспечивающих подключение накопителей с пропускной способностью до 12 Гбит/с. Шасси комплектуется резервированным источником питания суммарной мощностью 1200/1000 Вт уровня 80 PLUS Titanium и системой охлаждения из семи высокопроизводительных 80‑мм вентиляторов, что делает его подходящим для круглосуточной эксплуатации в составе файловых серверов, массивов резервного копирования и программно‑определяемых СХД.

Конструкция и подсистема хранения

Supermicro CSE-847BE1C4-R1K23LPB относится к семейству шасси SC847 и ориентирован на максимальную емкость и гибкость конфигурации дисковой подсистемы в 4U форм‑факторе. Фронтальная часть корпуса использует 24‑портовый 4U SAS3 12Gbps single‑expander бэкплейн, поддерживающий до 24 3.5" SAS3/SATA3 HDD/SSD с возможностью горячей замены и оснащенный интерфейсами Mini SAS HD (SFF‑8643) для подключения к контроллеру. Задняя корзина реализована на 12‑портовом 2U SAS3 12Gbps single‑expander бэкплейне, рассчитанном на 8 стандартных 3.5" SAS3/SATA3 накопителей и 4 отсека, поддерживающих SAS3/SATA3/NVMe накопители, что позволяет комбинировать емкие HDD и быстрые NVMe‑SSD для кэша или журналов. Все дисковые корзины поддерживают SES3, а лотки обеспечивают индикацию активности и состояния накопителей, что облегчает мониторинг и обслуживание.

• Форм‑фактор: 4U стоечный корпус для установки в стандартные 19‑дюймовые шкафы.
• Поддерживаемые материнские платы: Enhanced E-ATX 13.68" x 13", ATX 12" x 10", Micro‑ATX 9.6" x 9.6".
• Дисковая подсистема: всего 36 горячезаменяемых 3.5" отсеков (24 фронтальных + 12 задних) с поддержкой SAS/SATA и частью отсеков под NVMe.
• Фронтальный бэкплейн: 24‑портовый 4U SAS3 12Gbps single‑expander backplane для до 24 x 3.5" SAS3/SATA3 HDD/SSD с SES3.
• Задний бэкплейн: 12‑портовый 2U SAS3 12Gbps single‑expander backplane, поддерживающий до 8 x 3.5" SAS3/SATA3 и 4 x SAS3/SATA3/NVMe накопителей.
• Интерфейсы подключения: Mini SAS HD (SFF‑8643) порты для подключения к внешним SAS‑контроллерам и HBA.
• Слоты расширения: 7 низкопрофильных слотов расширения для контроллеров, сетевых и дополнительных адаптеров.
• Передняя панель: кнопки Power и Reset, UID‑кнопка, индикаторы питания, активности дисков, перегрева, отказа блоков питания и сетевой активности.
• Конструкция корпуса: стальное шасси черного цвета серии SC847B с усиленной рамой, датчиком вскрытия и комплектом телескопических салазок.
• Области применения: высокоемкие системы хранения, файловые и бэкап‑серверы, СХД с использованием NVMe‑кэша, видеорегистрационные и архивные решения.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro CSE-847BE1C4-R1K23LPB оснащено высокоэффективной резервированной подсистемой питания на базе двух 1U блоков суммарной мощностью 1200/1000 Вт с сертификацией 80 PLUS Titanium, поддерживающих интерфейс PMBus для мониторинга и управления параметрами питания. Блоки питания работают по схеме 1+1, что обеспечивает сохранение работоспособности системы при отказе одного модуля и возможность его горячей замены без остановки сервисов. Для охлаждения используется семь высокопроизводительных 80‑мм вентиляторов, формирующих направленный воздушный поток через фронтальные и задние дисковые корзины, процессорную зону и плату расширения; конструкция корпуса включает воздуховод (air shroud), обеспечивающий прицельный обдув процессорных сокетов и критичных компонентов. Поддержка мониторинга температуры, состояния вентиляторов, блоков питания и SES3‑функций бэкплейнов позволяет интегрировать шасси в корпоративные системы мониторинга и своевременно реагировать на возможные отклонения. Такое сочетание энергоэффективного питания, развитой системы охлаждения и продуманной механики делает CSE-847BE1C4-R1K23LPB надежной платформой для круглосуточной эксплуатации в критичных к доступности данных инфраструктурах.
