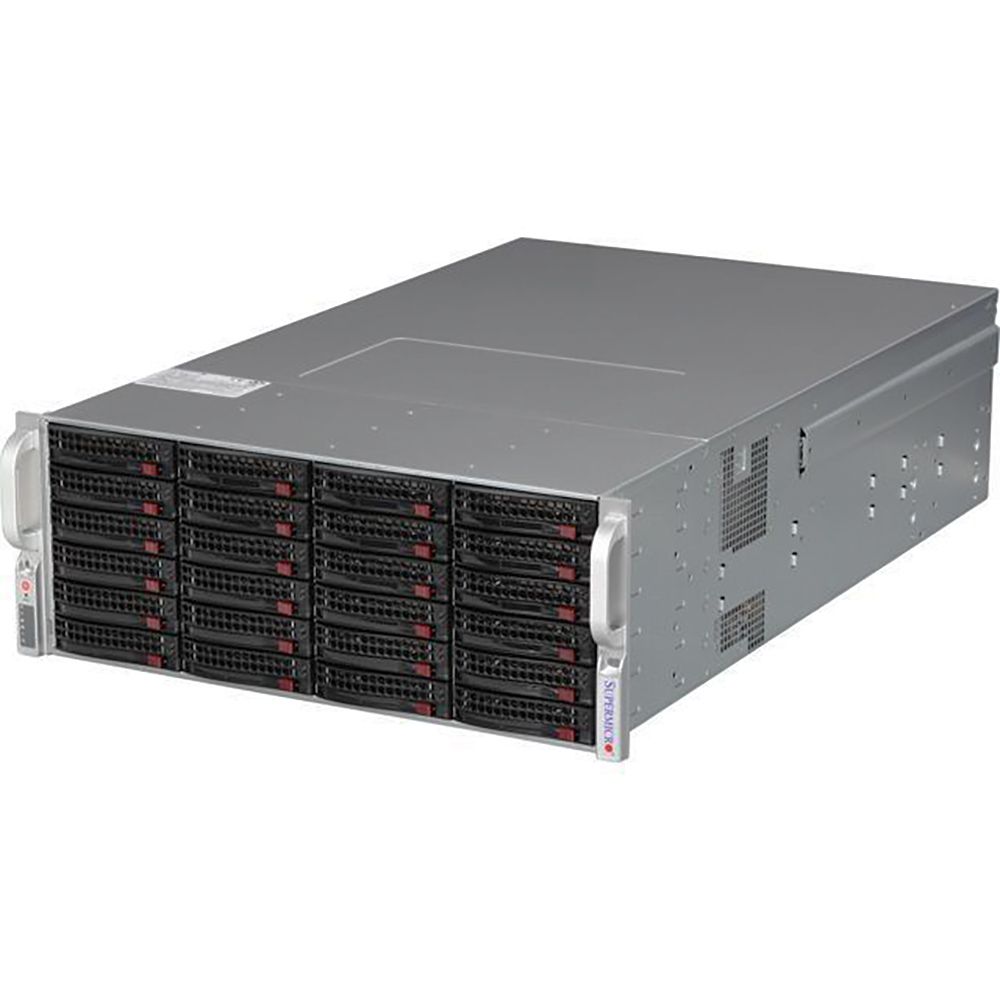

Шасси Supermicro CSE-847E26-RJBOD1

Шасси Supermicro CSE-847E26-RJBOD1 (SuperChassis SC847E26-RJBOD1) — это высокоплотное 4U JBOD‑шасси, предназначенное для построения систем хранения большого объема на базе 3.5" SAS/SATA накопителей. Корпус ориентирован на использование в качестве внешней полки расширения и предоставляет до 45 горячезаменяемых отсеков для дисков форм‑фактора 3.5" (24 спереди и 21 сзади), обеспечивая максимальную плотность хранения в стандартном 4U форм‑факторе. Дисковая подсистема реализована на основе SAS2/SATA3 архитектуры с двойным экспандером, поддерживающим работу с SAS2 и SATA3 накопителями и обеспечивающим высокую доступность за счет резервирования путей при использовании двухпортовых SAS‑дисков. Резервируемая система питания суммарной мощностью 1400 Вт уровня 80 PLUS Gold и горячезаменяемая система охлаждения из семи вентиляторов обеспечивают устойчивую работу шасси при круглосуточной эксплуатации и максимальной загрузке дисков. Конструкция корпуса рассчитана на установку в стандартные 19‑дюймовые стойки, а управление и мониторинг состояния компонентов реализуются через специализированную JBOD‑плату управления, что позволяет интегрировать систему в корпоративные инфраструктуры хранения и мониторинга.

Конструкция и дисковая подсистема

Supermicro CSE-847E26-RJBOD1 относится к семейству JBOD‑шасси SC847 и реализует двухстороннюю компоновку накопителей для достижения высокой емкости в 4U. Фронтальная панель корпуса содержит 24 отсека для 3.5" SAS/SATA накопителей с возможностью горячей замены, оснащенные лотками с индикаторами состояния и активности. В задней части шасси размещены еще 21 горячезаменяемый отсек для 3.5" дисков, что позволяет в сумме установить до 45 накопителей, формируя массивы большой емкости для резервного копирования, архивного и файлового хранения. Архитектура backplane основана на SAS2/SATA3 dual expander: два SAS‑экспандера обеспечивают подключение всех установленных дисков к внешним SAS HBA или RAID‑контроллерам через несколько miniSAS SFF‑8087 интерфейсов, упрощая кабельную разводку и позволяя реализовать резервирование путей при использовании двухпортовых SAS‑дисков, тогда как SATA‑накопители работают по одиночному пути. Конструкция корзин и бэкплейнов поддерживает функции мониторинга и управления (SES при наличии контроллера с поддержкой), что облегчает интеграцию в системы мониторинга и управление состоянием дисковых массивов.

• Тип корпуса: внешнее JBOD‑шасси 4U для систем хранения данных.
• Форм‑фактор: 4U стоечного исполнения для монтажа в стандартные 19‑дюймовые шкафы.
• Отсеки для дисков: 45 горячезаменяемых 3.5" SAS/SATA отсеков (24 спереди и 21 сзади).
• Поддерживаемые накопители: 3.5" SAS2 и SATA3 HDD/SSD для построения высокоемких массивов.
• Архитектура бэкплейнов: SAS2/SATA3 dual expander с miniSAS SFF‑8087 интерфейсами для подключения к внешним SAS‑контроллерам.
• Резервирование путей: поддержка двух независимых путей к двухпортовым SAS‑накопителям при использовании двух экспандеров и соответствующей схемы подключения.
• Использование: полка расширения JBOD в составе серверов и СХД для увеличения емкости хранения без установки контроллеров и процессоров в самом шасси.
• Габариты: высота 4U и глубина порядка 699 мм, рассчитана на установку в стандартные серверные стойки.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro CSE-847E26-RJBOD1 оснащено резервированной подсистемой питания с двумя блоками суммарной мощностью 1400 Вт уровня 80 PLUS Gold, работающими по схеме 1+1, что обеспечивает сохранение работоспособности при отказе одного из блоков и возможность его горячей замены. Запас мощности подобран с учетом возможной полной установки 45 дисков и длительной круглосуточной эксплуатации в условиях высоких нагрузок на подсистему питания. Охлаждение реализовано через горячезаменяемую систему из семи вентиляторов: несколько 80‑мм высокопроизводительных вентиляторов в центральной зоне и дополнительные выдувные вентиляторы в задней части формируют направленный воздушный поток через фронтальные и задние корзины с накопителями, обеспечивая отвод тепла при высокой плотности размещения дисков. JBOD‑плата управления и соответствующие сервисные интерфейсы позволяют отслеживать температуру, состояние вентиляторов и блоков питания, а также формировать сигналы тревоги при возникновении неисправностей, что облегчает интеграцию в системы мониторинга ЦОД. В совокупности резервирование питания, горячая замена вентиляторов и дисков, а также SAS2 dual expander‑архитектура делают CSE-847E26-RJBOD1 надежным и масштабируемым решением для задач хранения больших объемов данных в корпоративной инфраструктуре.
