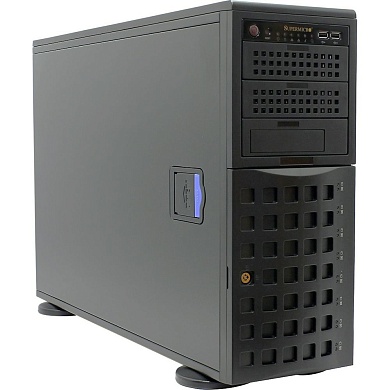

Шасси Supermicro SC745BAC-R1K23B

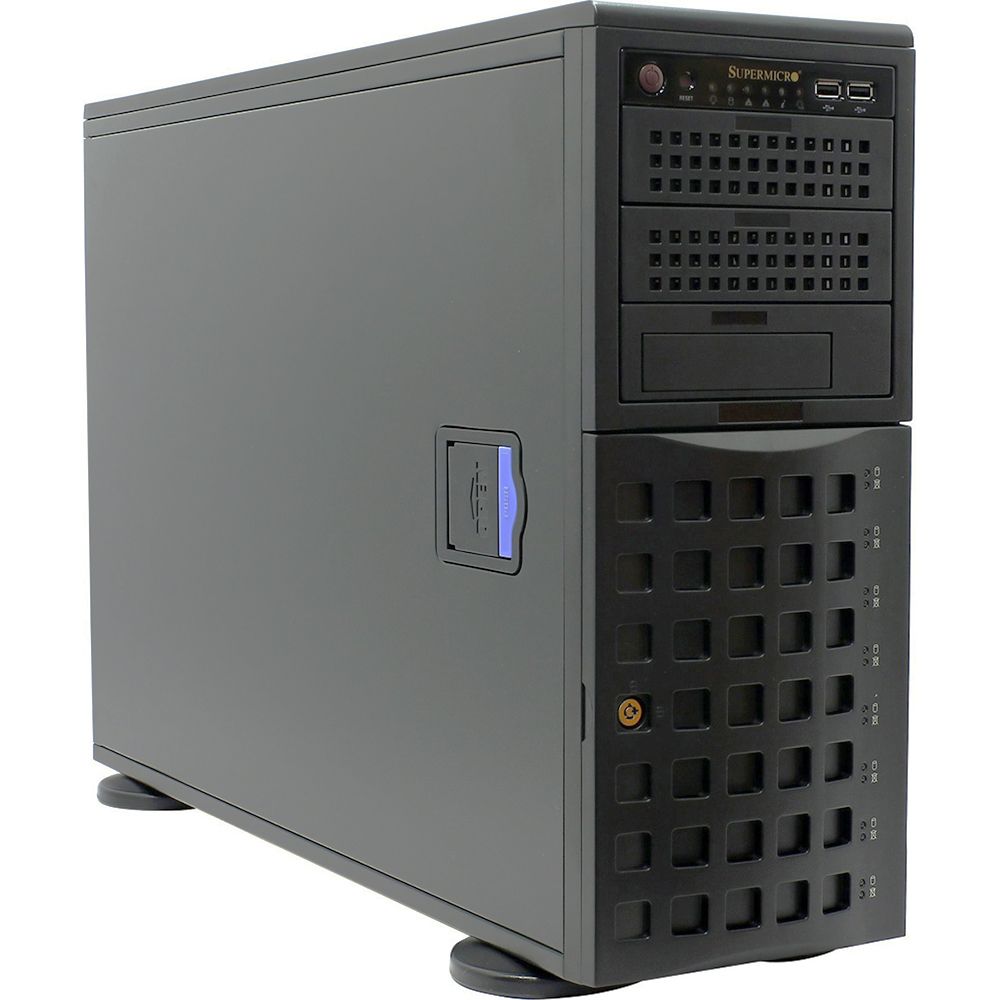

Шасси Supermicro SC745BAC-R1K23B (SuperChassis CSE-745BAC-R1K23B) — это универсальный 4U Tower/Rackmount корпус, ориентированный на построение высокопроизводительных серверов и систем хранения данных на базе одно- и двухпроцессорных платформ. Корпус поддерживает материнские платы форм‑факторов E-ATX 13.68" x 13", ATX и microATX, что позволяет использовать современные серверные платы Supermicro с большим числом слотов памяти и карт расширения, включая конфигурации с несколькими графическими адаптерами. Фронтальная часть шасси оснащена дверцей с замком, за которой расположена корзина на 8 универсальных отсеков для 3.5"/2.5" SAS3/SATA3 накопителей с возможностью горячей замены; для их подключения используется 8‑портовый 12G SAS3/SATA3 бэкплейн с поддержкой SES2/SES3, обеспечивающий мониторинг состояния дисков. Дополнительно предусмотрены три внешних 5.25" отсека для оптических приводов или дополнительных устройств и один внутренний 3.5" отсек для системного или служебного диска. Корпус комплектуется высокоэффективной резервированной подсистемой питания суммарной мощностью 1230 Вт уровня 80 PLUS Titanium (2 x PWS-1K23A-SQ) и системой охлаждения с тремя центральными 80‑мм и двумя тыловыми 80‑мм PWM‑вентиляторами, обеспечивающими направленный воздушный поток через диски, процессорную зону и слоты расширения. Возможность использования корпуса как напольного/башенного решения или в стойке 19" делает SC745BAC-R1K23B гибкой основой для корпоративных серверов, систем виртуализации и приложений хранения данных.

Конструкция и дисковая подсистема

Supermicro SC745BAC-R1K23B относится к линейке шасси SC745 и реализует современную дисковую подсистему с поддержкой SAS3/SATA3 и универсальными отсеками под 3.5"/2.5" накопители. Фронтальная корзина включает 8 горячезаменяемых лотков, каждый из которых может принимать как 3.5", так и 2.5" диски, что позволяет сочетать емкие HDD и быстрые SSD в одной платформе. Подключение накопителей осуществляется через 8‑портовый 4U/Tower SAS3/SAS2/SATA3 12Gbps бэкплейн BPN-SAS3-743A, предназначенный для шасси SC743/SC745 и поддерживающий функции SES2/SES3 для мониторинга состояния дисков и среды. Передняя панель помимо дверцы с замком и корзины дисков содержит индикаторы питания, активности HDD, состояния блоков питания, системной информации и два порта USB 3.0, что упрощает подключение внешних устройств и контроль состояния сервера. Наличие трех стандартных 5.25" отсеков позволяет устанавливать оптические приводы, лентоприводы или дополнительные корзины, а внутренний 3.5" отсек удобен для размещения системного диска, не занимающего горячезаменяемые слоты.

• Форм‑фактор: 4U Tower/Rackmount корпус для установки как в напольном варианте, так и в 19‑дюймовую стойку (через комплекты направляющих).
• Поддерживаемые материнские платы: E-ATX 13.68" x 13", ATX и microATX серверные платы Supermicro.
• Дисковая корзина: 8 универсальных горячезаменяемых отсеков 3.5"/2.5" SAS3/SATA3 с фронтальной дверцей и замком.
• Бэкплейн: 8‑портовый 12G SAS3/SAS2/SATA3 бэкплейн для шасси SC743/SC745 с поддержкой SES2/SES3.
• Дополнительные отсеки: 3 x 5.25" внешних слота и 1 x 3.5" внутренний отсек для HDD.
• Слоты расширения: 7 полновысоких, полноразмерных по длине PCIe‑слотов, возможна установка до трех высокопроизводительных графических адаптеров.
• Передние разъемы и элементы: 2 x USB 3.0, кнопки Power и Reset, индикаторы питания, активности HDD, отказа блока питания, системной информации и активности сети.
• Безопасность: фронтальная дверца с замком для защиты дисков, датчик вскрытия боковой панели.
• Габариты: высота 17.8" (около 452 мм), ширина 7" (около 178 мм), глубина 25.5" (около 647 мм), масса порядка 26–27 кг (без установленного оборудования).
• Назначение: серверы виртуализации, файловые и прикладные серверы, системы хранения данных и вычислительные узлы с одной или двумя CPU.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro SC745BAC-R1K23B оснащено высокоэффективной резервированной подсистемой питания на базе двух блоков PWS-1K23A-SQ суммарной мощностью 1230 Вт, сертифицированных по стандарту 80 PLUS Titanium, что обеспечивает КПД до 96 % и снижает энергопотребление и тепловыделение. Блоки питания работают по схеме 1+1, обеспечивая сохранение работоспособности при отказе одного модуля и поддержку горячей замены, что важно для критичных к доступности сервисов. За охлаждение отвечают три центральных 80‑мм высокопроизводительных PWM‑вентилятора (до 9400 об/мин), расположенных за дисковой корзиной, и два 80‑мм тыловых PWM‑вентилятора, формирующих направленный воздушный поток через зона дисков, процессоров и плат расширения; такая конфигурация обеспечивает «100 % cooling redundancy». В комплект входит воздуховод (air shroud), направляющий воздух на процессорные сокеты, а также плата распределения питания и необходимые кабели. Корпус поддерживает мониторинг состояния вентиляторов, блоков питания, датчика вскрытия панели и параметров среды, что упрощает интеграцию в системы мониторинга инфраструктуры. В совокупности это делает SC745BAC-R1K23B надежной и масштабируемой платформой для круглосуточной эксплуатации в корпоративных дата‑центрах и серверных комнатах.
