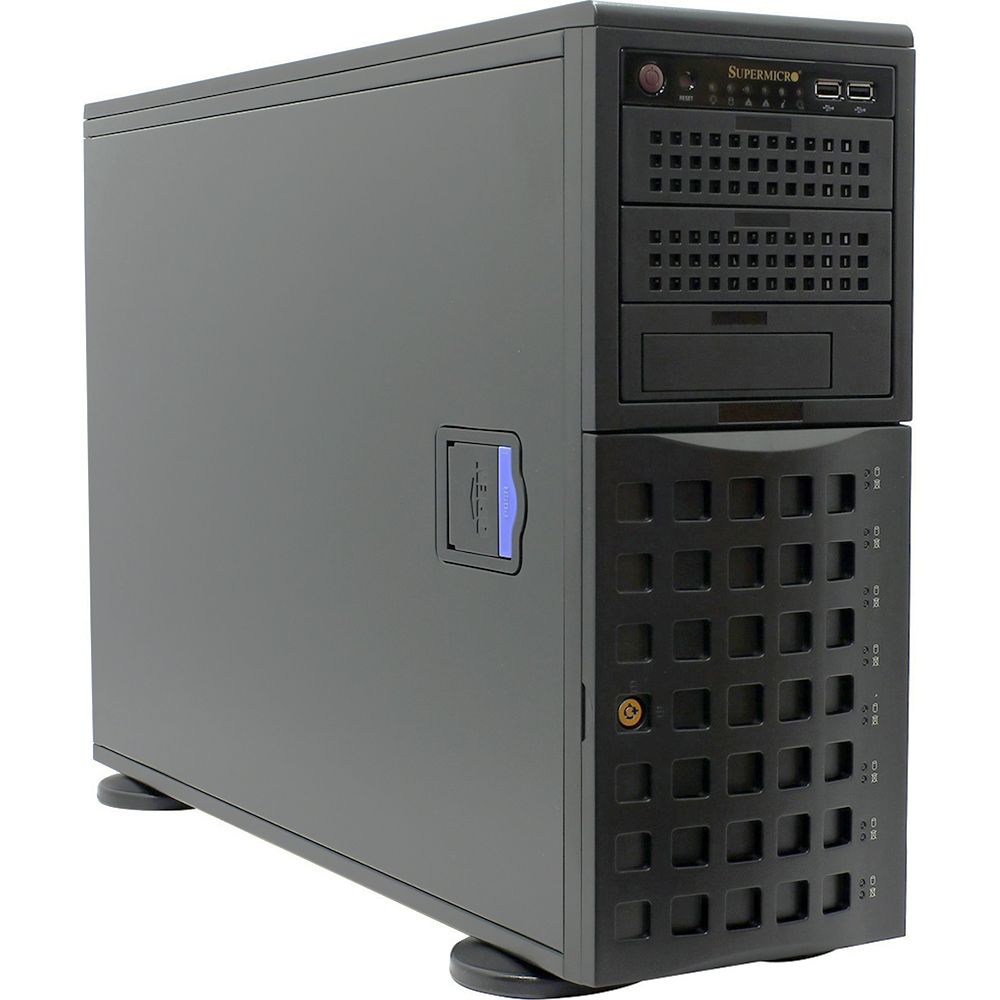

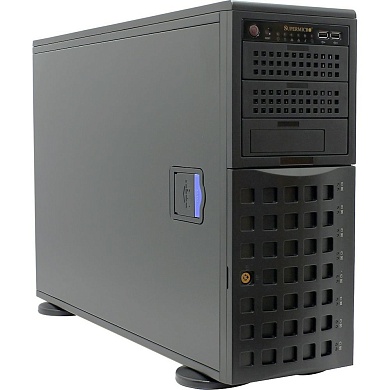

Шасси Supermicro SC745TQ-R920B

Шасси Supermicro SC745TQ-R920B (SuperChassis CSE-745TQ-R920B) — это универсальный 4U Tower/Rackmount корпус, предназначенный для построения производительных серверов с развитой дисковой подсистемой и резервированным питанием. Корпус поддерживает материнские платы форм‑факторов Enhanced E-ATX 13.68" x 13", E-ATX, ATX и microATX, что позволяет использовать как одно-, так и двухпроцессорные серверные платформы с большим количеством слотов памяти и карт расширения. В передней части шасси расположена корзина на 8 отсеков для 3.5" SAS/SATA накопителей с возможностью горячей замены, подключаемых через SAS/SATA TQ‑бэкплейн с поддержкой SES2, что упрощает организацию RAID‑массивов и мониторинг состояния дисков. Дополнительно предусмотрены три внешних 5.25" отсека и один внутренний отсек под 3.5" накопитель, позволяющие устанавливать оптические приводы, резервные устройства или дополнительные диски. Корпус комплектуется высокоэффективной резервированной подсистемой питания суммарной мощностью 920 Вт уровня 80 PLUS Platinum и системой охлаждения из трех центральных 80‑мм вентиляторов и двух тыловых 80‑мм вентиляторов, обеспечивающих направленный воздушный поток через диски, процессорную зону и слоты расширения. Благодаря шасси форм‑фактора Tower с возможностью установки в стойку SC745TQ-R920B подходит как для использования в серверных комнатах, так и в составе стоечных инфраструктур малого и среднего бизнеса.

Конструкция и дисковая подсистема

Supermicro SC745TQ-R920B относится к линейке шасси SC745 и предлагает гибкую конфигурацию дисковой подсистемы при сохранении стандартной высоты 4U. Основой дисковой части является фронтальная корзина на 8 горячезаменяемых 3.5" SAS/SATA накопителей, подключаемых через SAS/SATA TQ‑бэкплейн с поддержкой SES2, который обеспечивает индикацию состояния дисков и интеграцию с контроллерами, поддерживающими мониторинг. Каждый лоток оснащен индикаторами питания и активности накопителя, а фронтальная панель закрывается дверцей с возможностью блокировки, что повышает физическую безопасность. Три 5.25" отсека могут использоваться для установки оптических приводов, лентоприводов или дополнительных корзин, а внутренний 3.5" отсек удобен для размещения системного диска, не занимающего фронтальные горячезаменяемые слоты.

• Форм‑фактор: 4U Tower/Rackmount корпус с возможностью установки в 19‑дюймовую стойку с помощью опциональных направляющих.
• Поддерживаемые материнские платы: Enhanced E-ATX 13.68" x 13", E-ATX, ATX и microATX.
• Дисковая корзина: 8 фронтальных 3.5" SAS/SATA отсеков с возможностью горячей замены.
• Бэкплейн: SAS/SATA TQ‑бэкплейн с поддержкой SES2 для мониторинга состояния накопителей.
• Дополнительные отсеки: 3 внешних 5.25" слота и 1 внутренний 3.5" отсек под HDD.
• Слоты расширения: до 7 полновысоких, полноразмерных по длине слотов для плат расширения.
• Передние разъемы и элементы: 2 порта USB на передней панели, кнопки Power и Reset, индикаторы питания, активности дисков и сетевой активности.
• Конструкция корпуса: стальной корпус черного цвета с фронтальной дверцей и датчиком вскрытия боковой панели.
• Габариты: примерные размеры 178 x 437 x 648 мм (В x Ш x Г), форм‑фактор 4U Full Tower/Rackmount.
• Области применения: универсальные серверы для виртуализации, файловые и приложенческие серверы, решения для СМБ и филиальных офисов.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro SC745TQ-R920B оснащено резервированной подсистемой питания на базе двух блоков суммарной мощностью 920 Вт, сертифицированных по стандарту 80 PLUS Platinum, обеспечивающих высокий КПД и снижение энергозатрат. Блоки питания работают по схеме 1+1, что позволяет сохранить работоспособность системы при отказе одного модуля и выполнять его горячую замену без остановки сервиса. Для охлаждения используются три центральных 80‑мм вентилятора повышенной производительности и два 80‑мм тыловых вентилятора, формирующие направленный воздушный поток через дисковую корзину, процессорные радиаторы и платы расширения; скорость вращения вентиляторов может управляться средствами системной платы для оптимизации баланса между шумом и охлаждением. Наличие датчика вскрытия корпуса, индикации состояния блоков питания и поддержки мониторинга параметров системы делает корпус удобным для интеграции в корпоративные системы мониторинга и управления. Такое сочетание энергоэффективного резервированного питания, мощного охлаждения и продуманной механики обеспечивает SC745TQ-R920B надежную работу в режиме 24×7 в составе критичных серверных систем.
