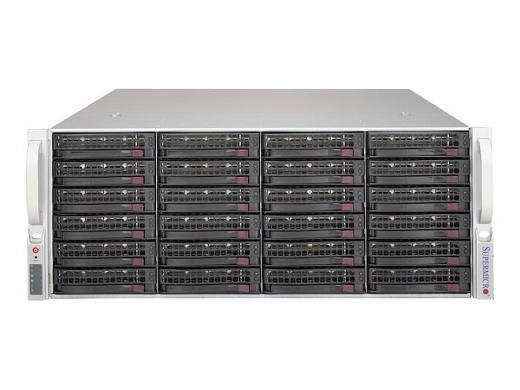

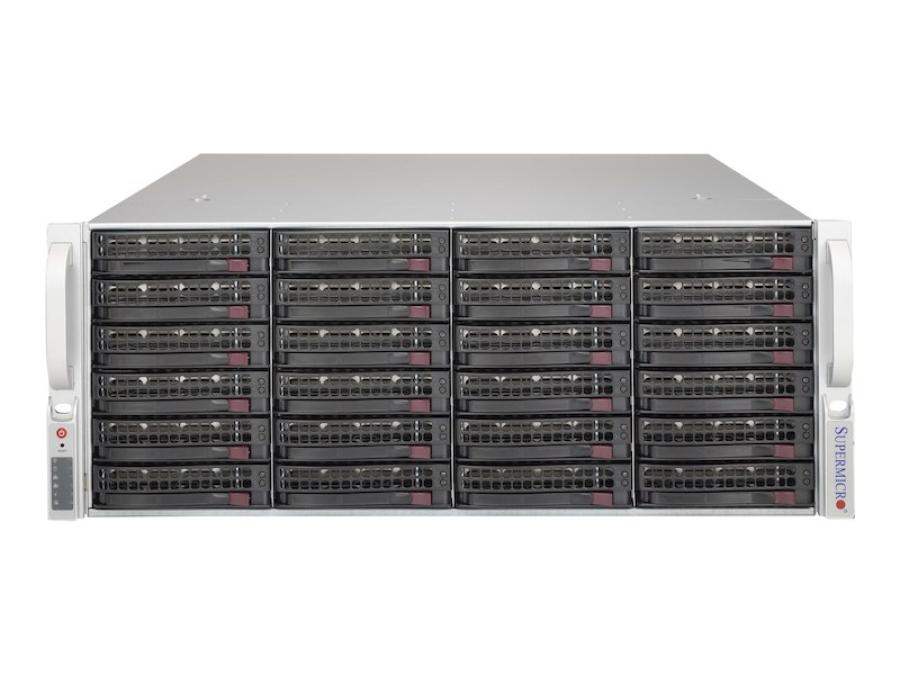

Шасси Supermicro SC846A-R1200B

Шасси Supermicro SC846A-R1200B (SuperChassis CSE-846A-R1200B) — это высокоплотный 4U стоечный корпус, оптимизированный для enterprise‑уровня систем хранения и серверов с большим количеством дисков. Корпус поддерживает материнские платы форм‑факторов до 13.68" x 13", включая E-ATX, ATX и Micro-ATX, что позволяет использовать как одно-, так и двухпроцессорные платформы на базе современных процессоров Intel и AMD. Во фронтальной части шасси размещена корзина на 24 отсека для 3.5" SAS/SATA накопителей с возможностью горячей замены, подключаемых через 24‑портовый 6G SAS/SATA direct‑attached бэкплейн BPN-SAS-846A с шестью разъемами miniSAS SFF‑8087, обеспечивающими высокую пропускную способность и удобную кабельную разводку. Конструкция корпуса допускает установку до двух-трех дополнительных внутренних накопителей (варианты с фиксированными 3.5" или парой 2.5" дисков в зависимости от комплектации), что удобно для вынесения системных или служебных дисков за пределы основной корзины. Высокоэффективный резервированный источник питания мощностью 1200 Вт уровня 80 PLUS Gold и развитая система охлаждения из пяти 80‑мм вентиляторов обеспечивают надежную работу шасси при полном заполнении дисковыми корзинами и слотами расширения.

Конструкция и подсистема хранения

Supermicro SC846A-R1200B относится к семейству шасси SC846 и рассчитан на максимальную емкость хранения при сохранении удобства обслуживания и эффективного охлаждения в стандартном 4U форм‑факторе. Основой дисковой подсистемы является 24‑портовый SAS/SATA 6Gbps бэкплейн BPN-SAS-846A, поддерживающий установку до 24 3.5" SAS2/SATA3 HDD/SSD и подключение к контроллерам через шесть miniSAS SFF‑8087 разъемов, что позволяет строить несколько независимых массивов или разделять группы дисков по задачам. Лотки для накопителей обеспечивают горячую замену и выполнены в исполнении Gen 5.5, улучшая демпфирование вибраций и удобство монтажа; предусмотрен комплект заглушек для неустановленных дисков. В зависимости от конфигурации корпус поддерживает установку до двух фиксированных 3.5" внутренних накопителей либо комбинации из одного внутреннего 3.5" диска и одного отсека под DVD‑ROM/FDD, что удобно для размещения системных или сервисных дисков.

• Форм‑фактор: 4U стоечный корпус для 19‑дюймовых шкафов.
• Поддерживаемые платы: до 13.68" x 13" E-ATX, а также ATX 12" x 10" и Micro-ATX 9.6" x 9.6".
• Фронтальные отсеки: 24 горячезаменяемых 3.5" SAS/SATA HDD/SSD.
• Бэкплейн: BPN-SAS-846A, 24‑портовый 6G SAS/SATA direct‑attached с шестью miniSAS SFF‑8087.
• Дополнительные накопители: опционально до 2 фиксированных 3.5" внутренних HDD или 1 x 3.5" HDD + 1 x DVD/FDD.
• Слоты расширения: 7 полновысоких, полноразмерных по длине PCI‑E слотов.
• Передняя панель: кнопки Power и Reset, индикаторы питания, активности дисков, перегрева, состояния блоков питания и сетевой активности.
• Конструкция: стальной корпус черного цвета с усиленной рамой, оптимизированной прокладкой кабелей и воздушными каналами.
• Габариты: ориентировочно 437 x 178 x 660 мм (Ш x В x Г), установка на телескопических салазках.
• Назначение: высокоемкие СХД, файловые, бэкап‑ и архивные серверы, решения для резервного копирования и виртуализации.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro SC846A-R1200B оснащено резервированной подсистемой питания, включающей два блока питания PWS-1K21P-1R мощностью по 1200 Вт, сертифицированных по стандарту 80 PLUS Gold и работающих по схеме 1+1. Такая конфигурация обеспечивает высокий КПД (около 90 % и выше), снижает энергопотребление и тепловыделение и позволяет сохранять работоспособность системы при отказе одного модуля питания с возможностью его горячей замены. За охлаждение отвечает пять горячезаменяемых вентиляторов: три 80 x 80 x 38‑мм вентилятора высокой производительности в средней зоне шасси и два 80‑мм выдувных вентилятора в задней части, формирующие направленный воздушный поток через корзину дисков, процессорную зону и плату расширения. Воздуховод (air shroud), входящий в комплект, обеспечивает прицельное охлаждение процессорных сокетов и других тепловыделяющих компонентов. Наличие датчиков температуры, контроля вращения вентиляторов, мониторинга состояния блоков питания и поддержки SES‑функций на бэкплейне (при использовании совместимых контроллеров) позволяет интегрировать шасси в системы мониторинга и оперативно реагировать на отклонения. В совокупности энергоэффективное резервированное питание, избыточное охлаждение и продуманная конструкция делают SC846A-R1200B надежной платформой для круглосуточной эксплуатации в корпоративных дата‑центрах и системах хранения данных.
