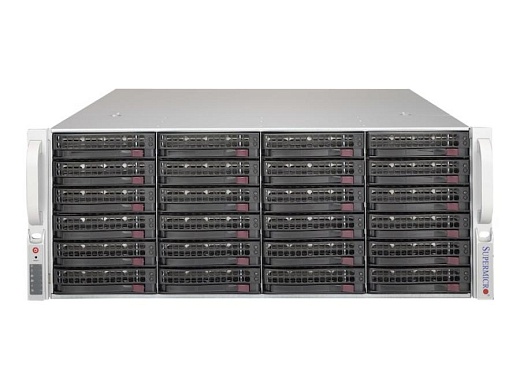

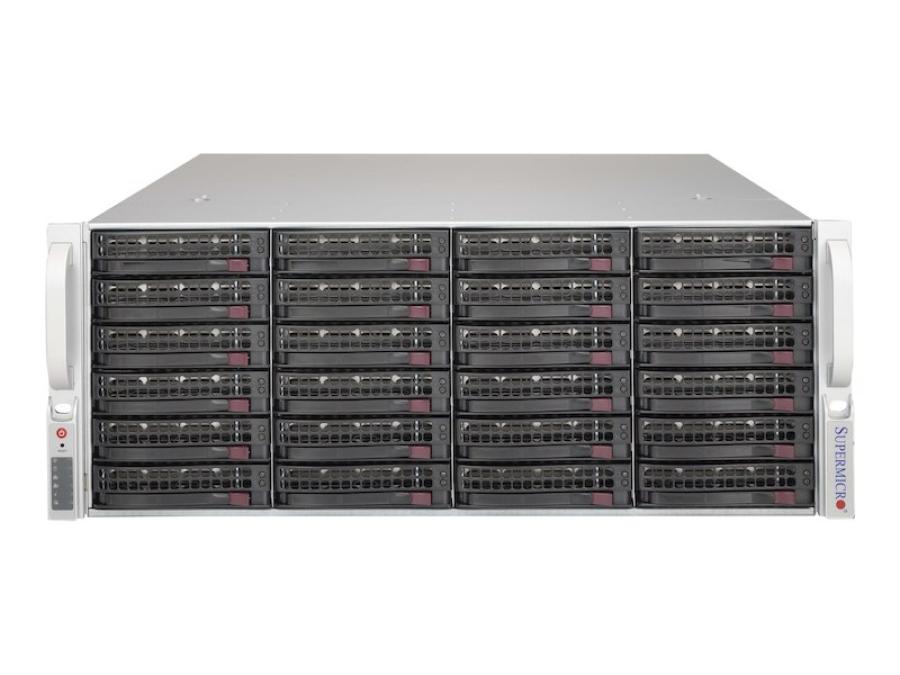

Шасси Supermicro SC846A-R900B

Шасси Supermicro SC846A-R900B (SuperChassis CSE-846A-R900B) — это высокоплотный 4U стоечный корпус, оптимизированный для построения enterprise‑уровня систем хранения данных и серверов с большим количеством накопителей. Корпус рассчитан на установку в стандартные 19‑дюймовые стойки и поддерживает материнские платы форм‑факторов до 13.68" x 13", включая E-ATX и ATX, что позволяет использовать как одно-, так и двухпроцессорные серверные платформы на базе процессоров Intel и AMD. Во фронтальной части шасси размещена корзина на 24 отсека для 3.5" SAS/SATA накопителей с возможностью горячей замены, подключаемых через 24‑портовый SAS 6Gbps direct‑attached бэкплейн BPN-SAS-846A с шестью разъемами miniSAS SFF-8087, обеспечивающими высокую пропускную способность и упрощённую кабельную разводку. Конструкция шасси допускает установку дополнительных внутренних дисков (до 2–3 HDD в зависимости от конфигурации), что удобно для вынесения системных или служебных накопителей из основной корзины. Высокоэффективная резервированная подсистема питания мощностью 900 Вт и развитая система охлаждения с пятью 80‑мм вентиляторами делают SC846A-R900B надёжной платформой для массивов хранения, файловых серверов, систем резервного копирования и виртуализационных решений.

Конструкция и подсистема хранения

Supermicro SC846A-R900B относится к семейству шасси SC846 и ориентирован на максимальную плотность дисков при сохранении стандартного 4U форм‑фактора и удобства обслуживания. Основой дисковой подсистемы является 24‑портовый SAS 6Gbps direct‑attached бэкплейн BPN-SAS-846A, поддерживающий до 24 3.5" SAS2/SATA3 HDD/SSD и подключение к контроллерам через шесть miniSAS SFF‑8087 интерфейсов, что позволяет гибко конфигурировать RAID‑массивы и разделять группы дисков по назначению. Лотки для накопителей обеспечивают горячую замену дисков и совместимы с SAS и SATA моделями enterprise‑класса, а улучшенная конструкция корзин и трассировки сигнальных линий помогает снизить вибрации и обеспечить стабильную работу подсистемы хранения. Шасси поддерживает установку дополнительных внутренних дисков (одиночных 3.5" или пары 2.5" на специальных трейях) для размещения системных или служебных накопителей, не занимая фронтальные отсеки.

• Форм‑фактор: 4U стоечный корпус для установки в стандартные 19‑дюймовые стойки.
• Поддерживаемые платы: серверные материнские платы до 13.68" x 13", включая E-ATX и ATX.
• Фронтальные отсеки: 24 горячезаменяемых 3.5" отсека для SAS/SATA HDD/SSD.
• Бэкплейн: BPN-SAS-846A, 24‑портовый SAS 6Gbps direct‑attached, 6 x miniSAS SFF‑8087 для подключения к контроллерам.
• Дополнительные диски: возможность установки до 2–3 внутренних накопителей (одиночный 3.5" или варианты с dual‑2.5" трейями в зависимости от комплектации).
• Слоты расширения: до 7 полновысоких, полноразмерных по длине PCI‑E слотов для плат расширения.
• Передняя панель: кнопки Power и Reset, индикаторы питания, активности HDD, перегрева, состояния блоков питания и сетевой активности.
• Конструкция: стальной корпус чёрного цвета с усиленной рамой, оптимизированной прокладкой кабелей и каналами воздушного потока.
• Монтаж: комплект направляющих для установки в стойку с функцией выдвижения шасси для обслуживания.
• Сценарии применения: высокоемкие СХД, файловые и бэкап‑серверы, архивные системы и решения для резервного копирования.

Питание, охлаждение и эксплуатационная надёжность

Шасси Supermicro SC846A-R900B оснащено резервированной подсистемой питания, включающей два блока мощностью по 900 Вт, работающих по схеме 1+1 и обеспечивающих высокую отказоустойчивость и возможность горячей замены при выходе одного модуля из строя. Блоки питания отличаются высокой эффективностью и рассчитаны на круглосуточную эксплуатацию в типичных дата‑центровых нагрузках с полным заполнением дисковой корзины. За охлаждение отвечает пять 80‑мм вентиляторов: три мощных 80 x 80 x 38‑мм вентилятора в центральной части шасси и два 80‑мм выдувных вентилятора в задней зоне, формирующие направленный воздушный поток через корзину дисков, процессорную зону и слоты расширения. Воздуховод (air shroud) обеспечивает прицельный обдув процессорных радиаторов, помогая поддерживать стабильный температурный режим при высокой плотности компонентов. Наличие датчиков температуры, контроля вращения вентиляторов и мониторинга состояния блоков питания позволяет интегрировать шасси в системы мониторинга и оперативно реагировать на возможные отклонения. В совокупности резервированное питание, избыточное охлаждение и продуманная механика делают SC846A-R900B надёжной основой для построения долгоживущих систем хранения и серверной инфраструктуры с круглосуточным режимом работы.
