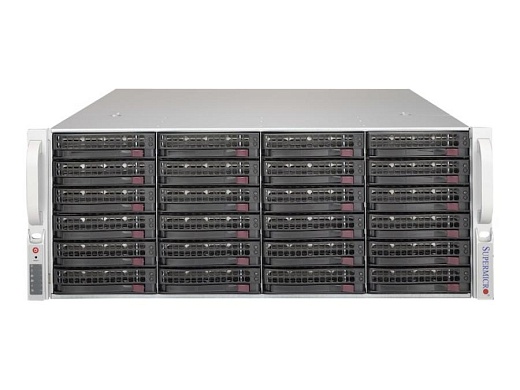

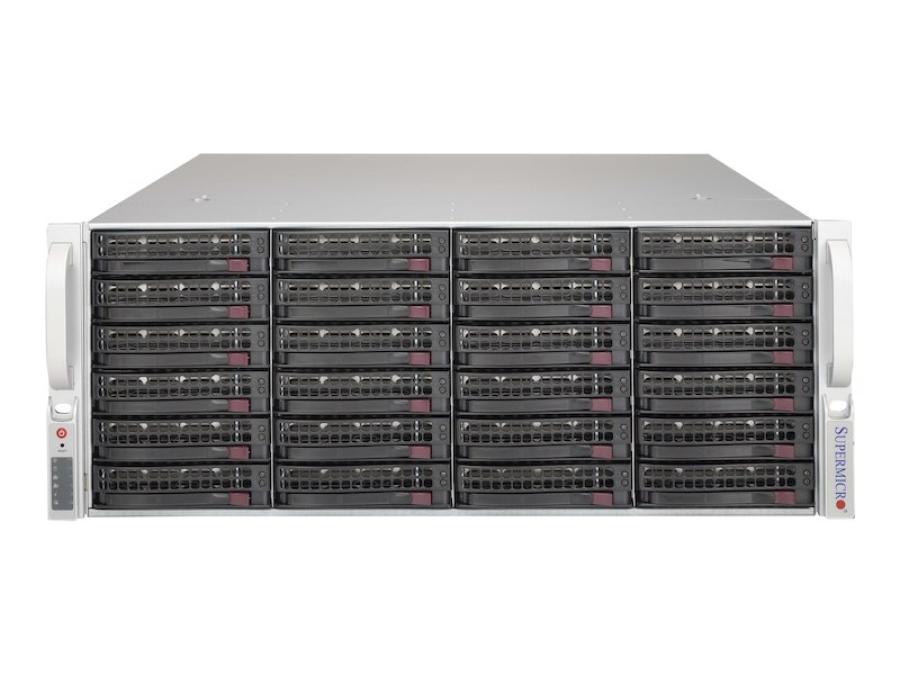

Шасси Supermicro SC846BA-R920B

Шасси Supermicro SC846BA-R920B (SuperChassis CSE-846BA-R920B) — это высокоплотный 4U стоечный корпус, оптимизированный для построения масштабируемых систем хранения enterprise‑уровня и серверов с большим количеством дисков. Корпус поддерживает материнские платы размером до 13.68" x 13", включая форм‑факторы E-ATX, ATX и Micro‑ATX, что позволяет использовать одно- и двухпроцессорные платформы на базе современных процессоров Intel и AMD. Во фронтальной части шасси размещена корзина на 24 отсека для 3.5" SAS/SATA накопителей с возможностью горячей замены, ориентированная на использование SAS или enterprise‑класса SATA дисков. Дисковая подсистема построена на базе 4U direct attached SAS/SATA бэкплейна с поддержкой 3/6 Гбит/с, SES2 и шестью разъёмами miniSAS SFF‑8087, что обеспечивает высокую пропускную способность, гибкость конфигурирования массивов и удобную кабельную разводку. Дополнительно предусмотрена возможность установки опционального модуля с двумя 2.5" горячезаменяемыми SAS‑накопителями в задней части корпуса, что позволяет вынести системные, лог‑ или кэш‑диски за пределы основной корзины. Корпус оснащён высокоэффективной резервированной подсистемой питания суммарной мощностью 920 Вт уровня 80 PLUS Platinum и системой охлаждения из трёх центральных и двух задних горячезаменяемых 80‑мм вентиляторов, обеспечивающих «100 %» резервирование охлаждения и стабильную работу при круглосуточной эксплуатации.

Конструкция и подсистема хранения

Supermicro SC846BA-R920B относится к шасси серии SC846B и ориентирован на максимальную емкость дисковой подсистемы при сохранении удобства обслуживания и эффективного охлаждения. Основой хранилища служит 4U direct attached SAS/SATA бэкплейн, рассчитанный на подключение до 24 3.5" SAS/SATA HDD/SSD с поддержкой скоростей 3/6 Гбит/с, SES2 и шестью SFF‑8087 портами для подключения к одному или нескольким контроллерам. Такая схема позволяет создавать отдельные RAID‑группы, делить диски по задачам и упрощает разводку кабелей внутри шасси. Лотки для накопителей обеспечивают горячую замену и оснащены индикаторами активности и состояния, а фронтальная панель дополнительно содержит светодиоды питания, перегрева, отказа БП и сетевой активности. Опционально корпус поддерживает задний модуль на 2 x 2.5" SAS‑накопителя с горячей заменой, что удобно для системных или кэш‑дисков.

• Форм‑фактор: 4U Rackmount шасси для установки в стандартные 19‑дюймовые стойки.
• Поддерживаемые материнские платы: до 13.68" x 13" (E-ATX), а также ATX 12" x 10" и Micro‑ATX 9.6" x 9.6".
• Фронтальные отсеки: 24 горячезаменяемых 3.5" отсека для SAS/SATA HDD/SSD (рекомендуются SAS или enterprise SATA).
• Бэкплейн: 4U direct attached SAS/SATA, поддержка 3/6 Гбит/с, SES2, шесть miniSAS SFF‑8087 разъёмов.
• Дополнительные накопители: опциональный задний модуль 2 x 2.5" горячезаменяемых SAS‑дисков.
• Слоты расширения: 7 полновысоких, полноразмерных по длине PCI‑слотов.
• Передняя панель: кнопки Power и Reset, 6 LED‑индикаторов (питание, HDD, перегрев, отказ БП, сеть, UID).
• Конструкция: стальной корпус чёрного цвета серии SC846B с усиленной рамой, оптимизированной прокладкой кабелей и воздушными каналами.
• Габариты: приблизительно 178 x 437 x 660 мм (В x Ш x Г), масса порядка 34–39 кг в зависимости от конфигурации.
• Назначение: высокоемкие СХД, файловые, бэкап‑ и архивные серверы, системы резервного копирования и хранения медиа‑данных.

Питание, охлаждение и эксплуатационная надёжность

Шасси Supermicro SC846BA-R920B оснащено высокоэффективной резервированной подсистемой питания на базе двух блоков PWS-920P-SQ суммарной мощностью 920 Вт, сертифицированных по стандарту 80 PLUS Platinum с КПД до 94 %. Блоки питания работают по схеме 1+1, обеспечивая сохранение работоспособности при отказе одного модуля и возможность его горячей замены, а также поддерживают интерфейсы PMBus и I2C для мониторинга и управления параметрами питания. Система охлаждения реализована с «100 % cooling redundancy» и включает три центральных 80‑мм горячезаменяемых PWM‑вентилятора и два 80‑мм выдувных вентилятора в задней части корпуса, формирующих направленный воздушный поток через корзину дисков, процессорную зону и слоты расширения. Воздуховод (air shroud), входящий в комплект, обеспечивает прицельный обдув процессоров и других тепловыделяющих компонентов. Наличие датчиков температуры, контроля вращения вентиляторов, мониторинга состояния блоков питания и поддержки SES2 на уровне бэкплейна позволяет интегрировать SC846BA-R920B в системы мониторинга инфраструктуры и оперативно реагировать на отклонения. В совокупности энергоэффективное резервированное питание, избыточное охлаждение и продуманная механика делают шасси SC846BA-R920B надежной основой для круглосуточной эксплуатации в критичных к доступности данных системах хранения и серверных комплексах.
