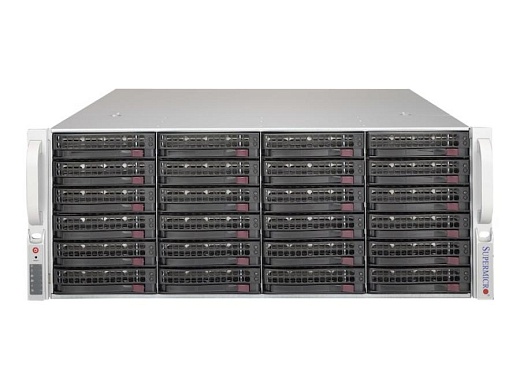

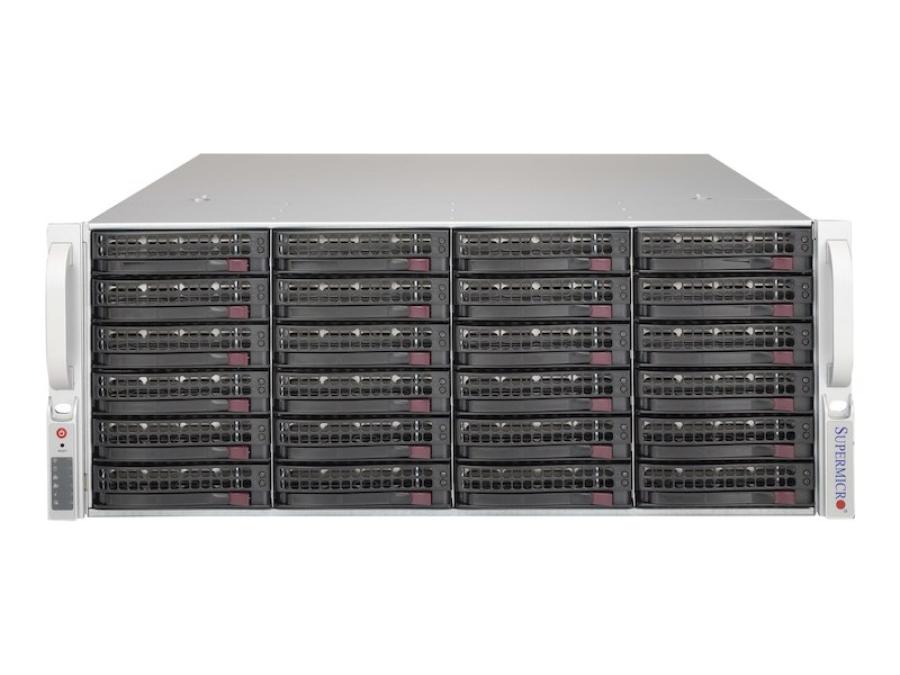

Шасси Supermicro SC846E16-R1200B

Шасси Supermicro SC846E16-R1200B (SuperChassis CSE-846E16-R1200B) — это высокоплотный 4U стоечный корпус с SAS2‑экспандерным бэкплейном, оптимизированный для построения масштабируемых систем хранения enterprise‑уровня. Корпус предназначен для установки в стандартные 19‑дюймовые стойки и поддерживает материнские платы размером до 13.68" x 13" (Enhanced E-ATX), а также E-ATX и ATX, что позволяет использовать одно- и двухпроцессорные платформы на базе современных процессоров Intel и AMD. Во фронтальной части шасси расположена корзина на 24 отсека для 3.5" SAS2/SATA накопителей с возможностью горячей замены, подключаемых через 4U SAS2 экспандерный бэкплейн BPN-SAS2-846EL1 (E16), обеспечивающий скорость до 6 Гбит/с и позволяющий подключать все диски к одному или нескольким SAS‑портам контроллера. Конструкция шасси предусматривает до двух фиксированных внутренних 3.5" накопителей или конфигурацию «2 x 2.5" HDD + DVD», что удобно для вынесения системных и служебных дисков из основной корзины. Высокоэффективная резервированная подсистема питания мощностью 1200 Вт уровня 80 PLUS Gold и система из пяти горячезаменяемых 80‑мм вентиляторов обеспечивают надежную работу шасси при полной загрузке дисков и адаптеров расширения.

Конструкция и подсистема хранения

Supermicro SC846E16-R1200B входит в семейство SC846 и ориентирован на построение высокоемких хранилищ с использованием SAS2‑экспандера для упрощения кабельной разводки и масштабирования. Основой дисковой подсистемы является 4U SAS2 экспандерный бэкплейн BPN-SAS2-846EL1 (E16), поддерживающий до 24 3.5" SAS2/SATA накопителей и обеспечивающий подключение к контроллеру через miniSAS (SFF‑8087) интерфейсы, что существенно сокращает количество кабелей по сравнению с direct‑attached схемой. Экспандер позволяет строить большие RAID‑массивы и масштабировать конфигурацию без необходимости добавления большого числа HBA/RAID‑портов, а также поддерживает функции SES для мониторинга состояния корзин и среды при наличии соответствующей поддержки на контроллере. Лотки для дисков обеспечивают горячую замену, оптимизированы по жёсткости и демпфированию вибраций и рассчитаны на круглосуточную эксплуатацию. Опционально шасси поддерживает установку двух фиксированных внутренних 3.5" накопителей либо двух 2.5" дисков и одного DVD‑привода, что удобно для выделения системного уровня хранения.

• Форм‑фактор: 4U Rackmount корпус для установки в стандартные 19‑дюймовые стойки.
• Поддерживаемые материнские платы: Enhanced E-ATX 13.68" x 13", E-ATX, ATX.
• Фронтальные отсеки: 24 горячезаменяемых 3.5" SAS2/SATA HDD/SSD.
• Бэкплейн: 4U SAS2 экспандерный BPN-SAS2-846EL1 (E16) с miniSAS (SFF‑8087) интерфейсами, скорость до 6 Гбит/с.
• Дополнительные накопители: опционально 2 x фиксированных 3.5" HDD либо 2 x 2.5" HDD + DVD‑привод.
• Слоты расширения: 7 полновысоких, полноразмерных по длине PCI‑E слотов.
• Передняя панель: кнопки Power и Reset, 6 светодиодов индикации (питание, HDD, перегрев, статус БП и др.).
• Конструкция: стальной корпус черного цвета с усиленной рамой, оптимизированной прокладкой кабелей и воздушных каналов.
• Габариты: около 178 x 437 x 660 мм (В x Ш x Г), масса порядка 34 кг без установленного оборудования.
• Основные сценарии: масштабируемые СХД, файловые и бэкап‑серверы, архивные системы и решения для резервного копирования.

Питание, охлаждение и эксплуатационная надежность
