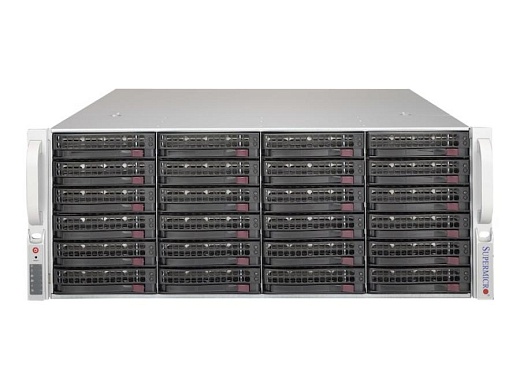

Шасси Supermicro SC846TQ-R900B

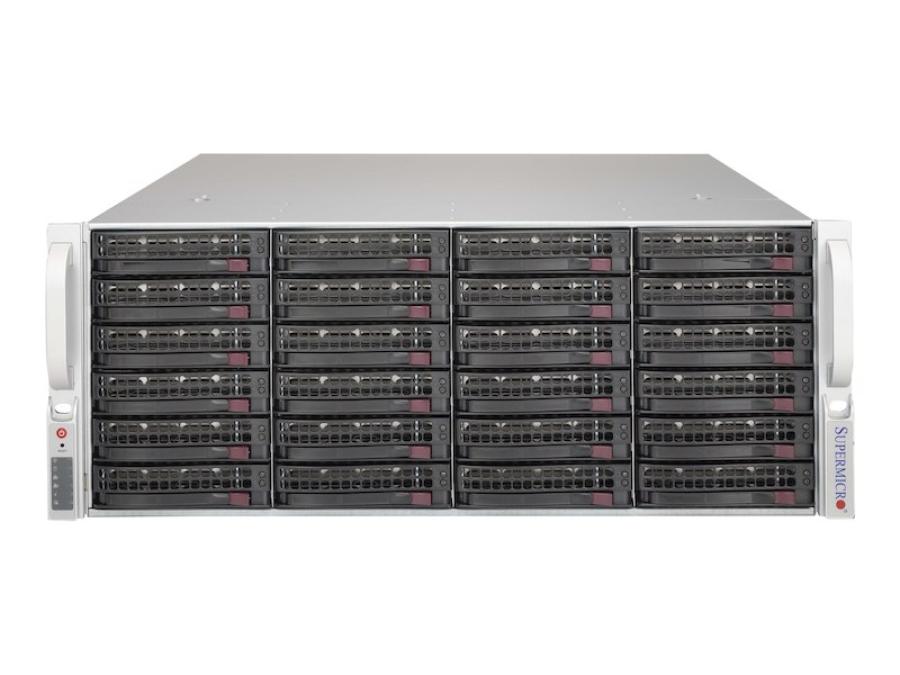

Шасси Supermicro SC846TQ-R900B (SuperChassis CSE-846TQ-R900B) — это высокоплотный 4U серверный корпус для монтажа в 19‑дюймовую стойку, предназначенный для построения систем хранения и серверов enterprise‑уровня с большим количеством дисков. Корпус поддерживает материнские платы форм‑факторов Enhanced E-ATX 13.68" x 13", E-ATX 12" x 13", ATX 12" x 10" и Micro‑ATX 9.6" x 9.6", что позволяет использовать широкий спектр одно- и двухпроцессорных платформ Supermicro. Во фронтальной части шасси расположена корзина на 24 отсека для 3.5" SAS/SATA накопителей с возможностью горячей замены; подключение реализовано через 24‑портовый 4U TQ‑бэкплейн BPN-SAS-846TQ с поддержкой до 24 SAS/SATA HDD/SSD и функциями управления корпусом на базе AMI 9072. Конструкция шасси позволяет дополнительно установить до трех внутренних накопителей (один фиксированный отсек 3.5" и опциональный комплект под ещё один 3.5" или парные 2.5" диски), что удобно для выноса системных или служебных дисков за пределы основной корзины. Корпус комплектуется резервированной подсистемой питания суммарной мощностью 900 Вт и системой охлаждения из трёх центральных 80‑мм PWM‑вентиляторов и двух 80‑мм выдувных вентиляторов, обеспечивающих направленный воздушный поток через диски, процессорную зону и слоты расширения.

Конструкция и подсистема хранения

Supermicro SC846TQ-R900B относится к семейству шасси SC846 и ориентирован на максимально возможную емкость дисковой подсистемы в стандартном 4U форм‑факторе. Основой хранилища является 24‑портовый 4U TQ‑бэкплейн BPN-SAS-846TQ, поддерживающий установку до 24 3.5" SAS/SATA накопителей с горячей заменой и подключением к контроллерам через индивидуальные порты, что позволяет гибко конфигурировать RAID‑группы и использовать как SAS, так и SATA диски enterprise‑класса. Лотки для дисков оснащены индикаторами питания и активности, а фронтальная панель дополнительно предоставляет светодиодную индикацию состояния системы и блоков питания. По спецификации шасси допускается установка до трех внутренних накопителей (фиксированные 3.5" отсеки или варианты с dual‑2.5" трейями), что позволяет выделить отдельные диски под ОС, логи или кэш без использования фронтальных корзин.

• Форм‑фактор: 4U Rackmount шасси для стандартных 19‑дюймовых стоек.
• Поддерживаемые платы: Enhanced E-ATX 13.68" x 13", E-ATX 12" x 13", ATX 12" x 10", Micro‑ATX 9.6" x 9.6".
• Фронтальные отсеки: 24 горячезаменяемых 3.5" отсека для SAS/SATA HDD/SSD.
• Бэкплейн: 24‑портовый 4U TQ‑бэкплейн BPN-SAS-846TQ, поддерживающий до 24 3.5" SAS/SATA накопителей и функции управления корпусом.
• Дополнительные накопители: опционально до 3 внутренних дисков (фиксированный 3.5" отсек и дополнительные варианты в зависимости от комплекта).
• Слоты расширения: 7 полновысоких, полноразмерных по длине PCI‑E слотов.
• Передняя панель: кнопки Power и Reset, индикаторы питания, активности дисков, перегрева, состояния блоков питания и сетевой активности.
• Конструкция: стальной корпус чёрного цвета с усиленной рамой, оптимизированной прокладкой кабелей и направлением воздушных потоков.
• Габариты: высота 4U, поддержка установки на телескопические салазки для удобного выдвижения при обслуживании.
• Основные сценарии: высокоемкие СХД, файловые, бэкап‑ и архивные серверы, системы резервного копирования и хранения медиа‑данных.

Питание, охлаждение и надёжность

Шасси Supermicro SC846TQ-R900B оснащено резервированной подсистемой питания с двумя блоками мощностью по 900 Вт, работающими по схеме 1+1 и рассчитанными на круглосуточную эксплуатацию в составе систем с полным заполнением дисковой корзины и несколькими картами расширения. Такая конфигурация позволяет сохранить работоспособность системы при отказе одного модуля питания и выполнить его горячую замену без остановки сервиса. Охлаждение реализовано через три горячезаменяемых 80‑мм PWM‑вентилятора в центральной зоне шасси и два 80‑мм выдувных вентиляторов в задней части, формирующих направленный воздушный поток через корзину дисков, процессорные радиаторы и платы расширения; при этом используется воздуховод (air shroud), обеспечивающий прицельный обдув процессоров. Шасси поддерживает мониторинг температуры, скорости вращения вентиляторов и состояния блоков питания средствами системной платы, а также функции управления корпусом, реализованные на бэкплейне BPN-SAS-846TQ. В совокупности резервированное питание, избыточное охлаждение и продуманная механика делают SC846TQ-R900B надёжной основой для построения долгоживущих, круглосуточно работающих систем хранения и серверной инфраструктуры.
