Шасси Supermicro CSE-743AC-668B

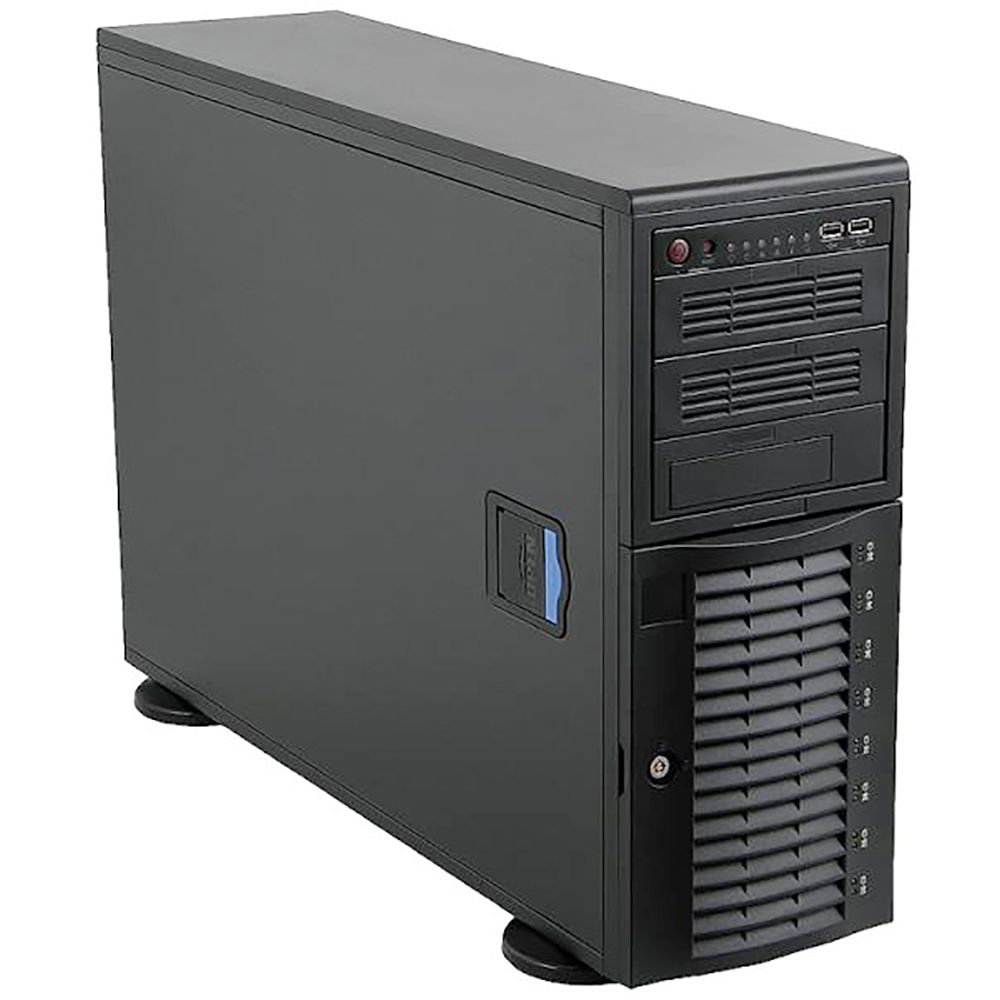

Шасси Supermicro CSE-743AC-668B (SuperChassis SC743AC-668B) — это серверный корпус формата Tower/4U, предназначенный для построения высокопроизводительных систем с высокой дисковой ёмкостью и пониженным уровнем шума. Корпус поддерживает материнские платы формата E-ATX размером до 12" × 13", а также ATX и Micro ATX, что позволяет использовать как одно-, так и двухпроцессорные решения на базе современных процессоров Intel и AMD. Фронтальная часть шасси оснащена корзиной на восемь 3,5"/2,5-дюймовых накопителей с горячей заменой, подключаемых к 8‑портовому SAS3/SAS2/SATA3 бэкплейну с пропускной способностью до 12 Гбит/с и поддержкой SGPIO для мониторинга состояния дисков. Дополнительно предусмотрены три внешних 5,25-дюймовых отсека, которые могут использоваться для установки оптических приводов, стримеров или модулей под дополнительные накопители. Встроенный блок питания мощностью 668 Вт уровня 80 PLUS Platinum обеспечивает высокий КПД и необходимый запас по мощности для конфигураций с несколькими адаптерами расширения и полностью укомплектованной дисковой корзиной. Конструкция корпуса позволяет использовать его как отдельностоящий Full Tower, так и устанавливать в стойку как 4U шасси благодаря поворотным 5,25-дюймовым отсекам и поддержке фирменных направляющих. Серия SC743AC отличается пониженным уровнем шума за счёт применения «whisper-quiet» вентиляторов и высокоэффективного блока питания, что делает корпус подходящим для размещения в офисных и инженерных помещениях.

Хранение данных и расширяемость

Supermicro CSE-743AC-668B ориентирован на задачи, где требуется высокая плотность локального хранения и гибкость конфигурации дисковой подсистемы. Фронтальная корзина на восемь 3,5"/2,5-дюймовых SAS3/SAS2/SATA3 накопителей с горячей заменой подключена к 8‑портовому 12 Гбит/с бэкплейну, что позволяет использовать как традиционные HDD, так и SSD для построения производительных и отказоустойчивых RAID-массивов. Три внешних 5,25-дюймовых отсека могут быть задействованы для установки оптических приводов, ленточных устройств резервного копирования или переходников под дополнительные диски, расширяя возможную конфигурацию для архивных и бэкап-сценариев. Корпус поддерживает до семи полноразмерных по высоте и длине слотов расширения, что даёт возможность устанавливать HBA- и RAID-контроллеры, высокоскоростные сетевые адаптеры и специализированные платы для виртуализации и прикладных сервисов. Поддержка форматов E-ATX, ATX и Micro ATX делает платформу универсальной для построения файловых серверов, систем резервного копирования, вычислительных узлов с большим объёмом локального хранилища и других корпоративных решений.

• До восьми 3,5"/2,5" SAS3/SAS2/SATA3 накопителей с горячей заменой на 8‑портовом 12 Гбит/с бэкплейне.
• Три внешних 5,25" отсека для оптических приводов, стримеров или модулей под дополнительные диски.
• Поддержка материнских плат формата E-ATX 12" × 13", ATX и Micro ATX.
• Семь полноразмерных слотов расширения для контроллеров хранения, сетевых адаптеров и специализированных плат.
• Возможность использования корпуса как Full Tower или 4U rackmount решения с установкой направляющих.

Энергопитание, охлаждение и эксплуатация

Шасси CSE-743AC-668B оснащено встроенным блоком питания мощностью 668 Вт с сертификатом 80 PLUS Platinum, обеспечивающим высокий КПД и снижение энергопотребления при длительной работе под нагрузкой. Блок питания формата PS2/ATX установлен в верхней части корпуса и предоставляет необходимый набор разъёмов для питания материнской платы формата E-ATX, дисковой корзины и плат расширения. Система охлаждения включает четыре 80‑мм средних вентилятора и один 80/92‑мм тыловой вентилятор (в зависимости от конфигурации), управляемые по PWM, которые формируют направленный воздушный поток от фронтальной двери через дисковую корзину и зону процессоров к блоку питания. Конструкция поддерживает использование воздушного кожуха (air shroud) для оптимизации обдува процессорной зоны при применении двухпроцессорных плат и пассивных радиаторов. Фронтальная панель оснащена замком на двери, индикаторами питания, активности дисков, перегрева и отказа вентилятора, а также двумя портами USB 3.0 для удобства обслуживания. Корпус рассчитан на эксплуатацию в типичных для ЦОД и корпоративных серверных условиях и может устанавливаться как на пол/стол, так и в стандартные 19‑дюймовые стойки с использованием опциональных направляющих. Такое сочетание энергоэффективного питания, продуманной системы охлаждения, низкого уровня шума и удобства обслуживания делает Supermicro CSE-743AC-668B надёжной основой для файловых серверов, систем резервного копирования и других критически важных корпоративных приложений.
