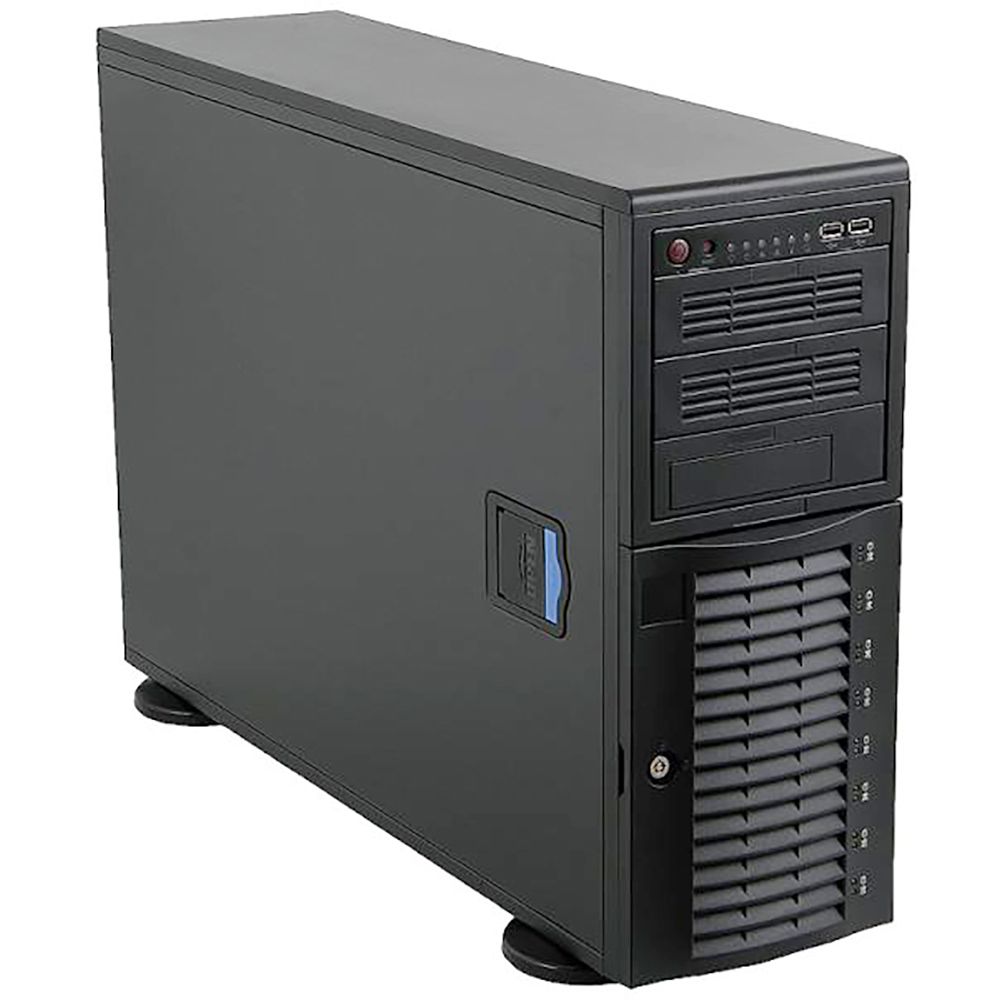

Шасси Supermicro CSE-743TQ-1200B-SQ

Шасси Supermicro CSE-743TQ-1200B-SQ — это серверный корпус серии SuperChassis 743 формата Full Tower/4U Rackmount, ориентированный на построение производительных серверов и рабочих станций с высокой емкостью локального хранения и повышенными требованиями к надежности и акустическому комфорту. Корпус поддерживает установку материнских плат формата E-ATX (12" x 13") и ATX, что позволяет использовать как одно-, так и двухпроцессорные серверные платформы на базе Intel или AMD. Во фронтальной части шасси расположена корзина на восемь дисков 3,5" с SAS/SATA‑бэкплейном и поддержкой горячей замены, что упрощает обслуживание и позволяет строить отказоустойчивые и высокоемкие дисковые массивы. Модель относится к линейке Whisper Quiet: применяется малошумная архитектура охлаждения и высокоэффективный блок питания мощностью 1200 Вт уровня 80 PLUS Platinum с КПД до 93–94 %, обеспечивающий достаточный запас по мощности для конфигураций с несколькими процессорами, большим объемом ОЗУ и полным комплектом дисков. Конструкция корпуса включает семь полноразмерных слотов расширения Full Height, Full Length для плат PCI/PCI-E, три внешних отсека 5,25" для оптических приводов или дополнительных корзин и переднюю панель с дверцей, замком и индикаторами состояния системы, что делает CSE-743TQ-1200B-SQ удобной основой для серверов малого и среднего бизнеса, СХД начального уровня и рабочих станций с высокой нагрузкой на дисковую подсистему.

Конструкция, плата и питание

Supermicro CSE-743TQ-1200B-SQ выполнен в форм-факторе 4U/Tower и поддерживает материнские платы E-ATX (12" x 13") и ATX, что обеспечивает совместимость с широким спектром серверных плат Supermicro, включая одно- и двухпроцессорные решения. Внутри корпуса предусмотрено 7 слотов расширения Full Height, Full Length, что позволяет устанавливать длинные платы PCI/PCI-E, такие как RAID/HBA‑контроллеры, сетевые адаптеры 10/25/40 Гбит/с и профессиональные графические ускорители. В качестве источника питания используется один высокоэффективный блок Platinum уровня мощностью 1200 Вт (PS2/ATX 1000/1200W multi-output PSU с поддержкой PMBus), обеспечивающий выходную мощность 1000 Вт при входном напряжении 100–115 В и 1200 Вт при 115–240 В, с КПД порядка 93–94 %. Блок питания реализован в форм-факторе с длиной около 185 мм и оснащен стандартным 24‑контактным ATX-коннектором и необходимым набором разъемов питания для современных серверных плат. Передняя панель корпуса содержит индикаторы питания, активности дисков, состояния сети, перегрева и отказа питания, а также две кнопки (Power, Reset) и два порта USB 3.0, а корзина дисков закрывается запираемой дверцей, повышающей физическую безопасность накопителей. Корпус может устанавливаться как напольный Big Tower либо монтироваться в 19" стойку при помощи опциональных телескопических направляющих, при этом благодаря поворотным 5,25" отсекам сохраняется удобный доступ к устройствам.

• Форм-фактор Full Tower / 4U Rackmount, поддержка материнских плат E-ATX (12" x 13") и ATX.
• 7 слотов расширения Full Height, Full Length для плат PCI/PCI-E.
• Высокоэффективный блок питания 1200 Вт уровня 80 PLUS Platinum с поддержкой PMBus.
• Три внешних 5,25" отсека для оптических приводов или дополнительных модульных корзин.
• Передняя панель с дверцей, замком, индикаторами состояния системы и двумя разъемами USB 3.0.

Дисковая подсистема и охлаждение

Дисковая подсистема шасси CSE-743TQ-1200B-SQ построена на фронтальной корзине с восемью отсеками 3,5" для дисков SAS/SATA с возможностью горячей замены, подключаемых к SAS/SATA‑бэкплейну (SES2/SGPIO), что обеспечивает мониторинг состояния накопителей и совместимость с широким спектром RAID/HBA‑контроллеров. Такое решение позволяет использовать как высокоемкие SATA‑диски, так и корпоративные SAS‑накопители, выстраивая конфигурации с балансом между емкостью, производительностью и отказоустойчивостью. Дополнительно три 5,25" отсека могут быть задействованы для установки дополнительных корзин под 3,5"/2,5" диски или других устройств, увеличивая гибкость построения системы хранения. Система охлаждения корпуса включает три высокопроизводительных вентилятора с поддержкой PWM: два 80‑мм вентилятора в центральной части и один 92‑мм вентилятор на задней панели, обеспечивающих 100‑процентное резервирование охлаждения и оптимизированный воздушный поток от фронта к тылу. В сочетании с воздуховодом над процессорной зоной и возможностью мониторинга скорости вращения вентиляторов через материнскую плату это позволяет поддерживать стабильный температурный режим даже при полной установке дисков и высокой нагрузке на процессоры. Благодаря технологии Whisper Quiet корпус обеспечивает низкий уровень шума (порядка 27–28 дБА), что делает его подходящим для размещения в офисных помещениях, студиях и небольших серверных, где важен акустический комфорт.
