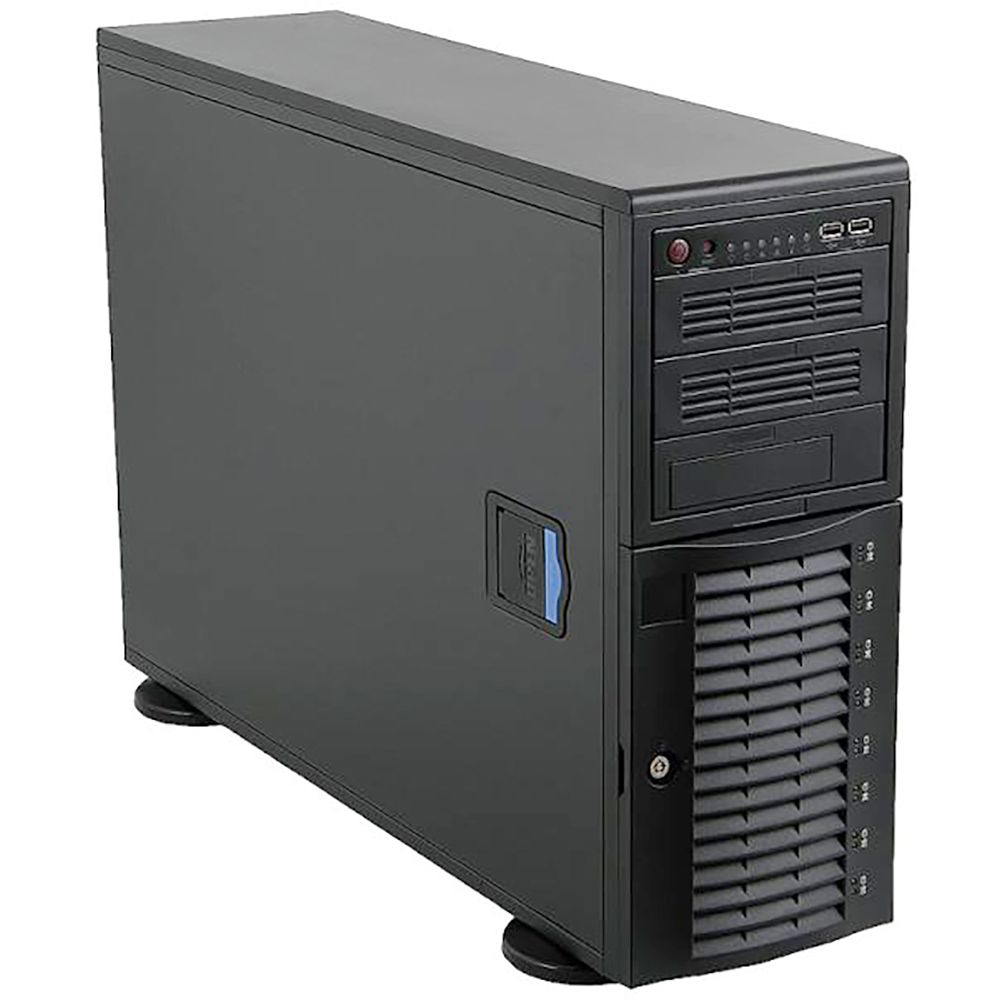

Шасси Supermicro CSE-743TQ-865B-SQ

Шасси Supermicro CSE-743TQ-865B-SQ — это серверный корпус формата Tower/4U Rackmount серии SuperChassis, ориентированный на построение малых и средних серверов и рабочих станций с повышенными требованиями к емкости локального хранения и низкому уровню шума. Корпус поддерживает установку материнских плат формата E-ATX и ATX и оснащен корзиной на восемь дисков 3,5" SAS/SATA с возможностью горячей замены на базе объединительной панели CSE-SAS-743TQ, что упрощает организацию дисковых массивов и обслуживание накопителей. В конструкции предусмотрены три внешних отсека 5,25", которые могут использоваться для установки оптических приводов или дополнительных корзин под диски, а также один 5,25" отсек, допускающий монтаж 3,5" устройства с нижним креплением. Модель относится к линейке SuperQuiet: установлен специальный низкошумный блок питания PWS-865-PQ мощностью 865 Вт и комплект из трех вентиляторов с поддержкой PWM, обеспечивающих эффективное, но при этом тихое охлаждение (порядка 28 дБА). Наличие семи полноразмерных слотов расширения Full Height, Full Length позволяет устанавливать несколько плат PCI/PCI-E, включая RAID/HBA-контроллеры, сетевые адаптеры и графические карты. Корпус может использоваться как напольный Tower и при этом допускает установку в 19" стойку при помощи опциональных телескопических направляющих, что делает его универсальным решением для офисных серверов, рабочих станций и тестовых стендов.

Конструкция, плата и питание

Supermicro CSE-743TQ-865B-SQ выполнен в форм-факторе Full Tower/4U и рассчитан на использование материнских плат формата E-ATX (до 12" x 13") и ATX, что обеспечивает совместимость с широким спектром серверных плат Supermicro и позволяет строить как одно-, так и двухпроцессорные конфигурации. Внутри предусмотрено 7 слотов расширения Full Height, Full Length, что позволяет устанавливать длинные PCI/PCI-E платы, включая производительные RAID-контроллеры, сетевые адаптеры и графические ускорители, без ограничений по длине. В корпусе используется фирменный блок питания PWS-865-PQ мощностью 865 Вт, выполненный в нестандартном форм-факторе с пониженным уровнем шума и сертифицированный по стандарту 80 PLUS Standard, с КПД порядка 83 %, поддержкой входного напряжения 100–240 В и набором коннекторов 24+8+8+4 pin (варианты подключения 24+8+8+4, 24+8+8, 24+8+4, 24+8), что обеспечивает совместимость с различными серверными платами. Передняя панель корпуса закрыта съемной дверцей, имеет индикаторы питания, активности дисков, состояния сетевых адаптеров, перегрева и отказа блока питания, а также кнопки Power и Reset, что упрощает контроль состояния системы и ее обслуживание. Корпус поддерживает установку в 19" стойку с помощью опциональных комплектов направляющих, при этом сохраняется доступ к дискам и передним отсекам.

• Форм-фактор Full Tower/4U с поддержкой материнских плат E-ATX и ATX.
• 7 слотов расширения Full Height, Full Length для плат PCI/PCI-E.
• Встроенный низкошумный блок питания PWS-865-PQ мощностью 865 Вт, 80 PLUS Standard.
• Три внешних 5,25" отсека и один 5,25" отсек, пригодный для установки 3,5" устройства с нижним креплением.
• Возможность установки в 19" стойку при использовании опциональных телескопических направляющих.

Дисковая подсистема и охлаждение

Дисковая подсистема корпуса CSE-743TQ-865B-SQ построена на фронтальной корзине с восемью отсеками 3,5" для дисков SAS/SATA с возможностью горячей замены, подключаемых через объединительную плату CSE-SAS-743TQ с восемью разъемами SATA со стороны контроллера. Такое решение позволяет использовать как встроенный SATA-контроллер материнской платы, так и внешние RAID/HBA-контроллеры, обеспечивая гибкую конфигурацию по емкости, производительности и отказоустойчивости системы хранения. Дополнительные 5,25" отсеки могут быть использованы для размещения модульных корзин, что увеличивает число устанавливаемых накопителей или позволяет комбинировать различные форматы дисков. Система охлаждения включает три предустановленных вентилятора: два 80 x 80 мм (FAN-0104L4) в центральной части корпуса и один 92 x 92 мм (FAN-0103L4) на задней панели, работающих под управлением PWM, что обеспечивает баланс между эффективным охлаждением и низким уровнем шума (ориентировочно 28 дБА). Корпус поддерживает установку еще двух дополнительных 80‑мм вентиляторов для усиления воздушного потока при использовании более горячих процессоров или плотной установки дисков. Конструкция предусматривает датчик вскрытия, фильтр на передней панели и возможность мониторинга скорости вращения вентиляторов через материнскую плату, что помогает поддерживать стабильный температурный режим при круглосуточной эксплуатации и делает CSE-743TQ-865B-SQ подходящим для ответственных объектов с повышенными требованиями к надежности и акустическому комфорту.
