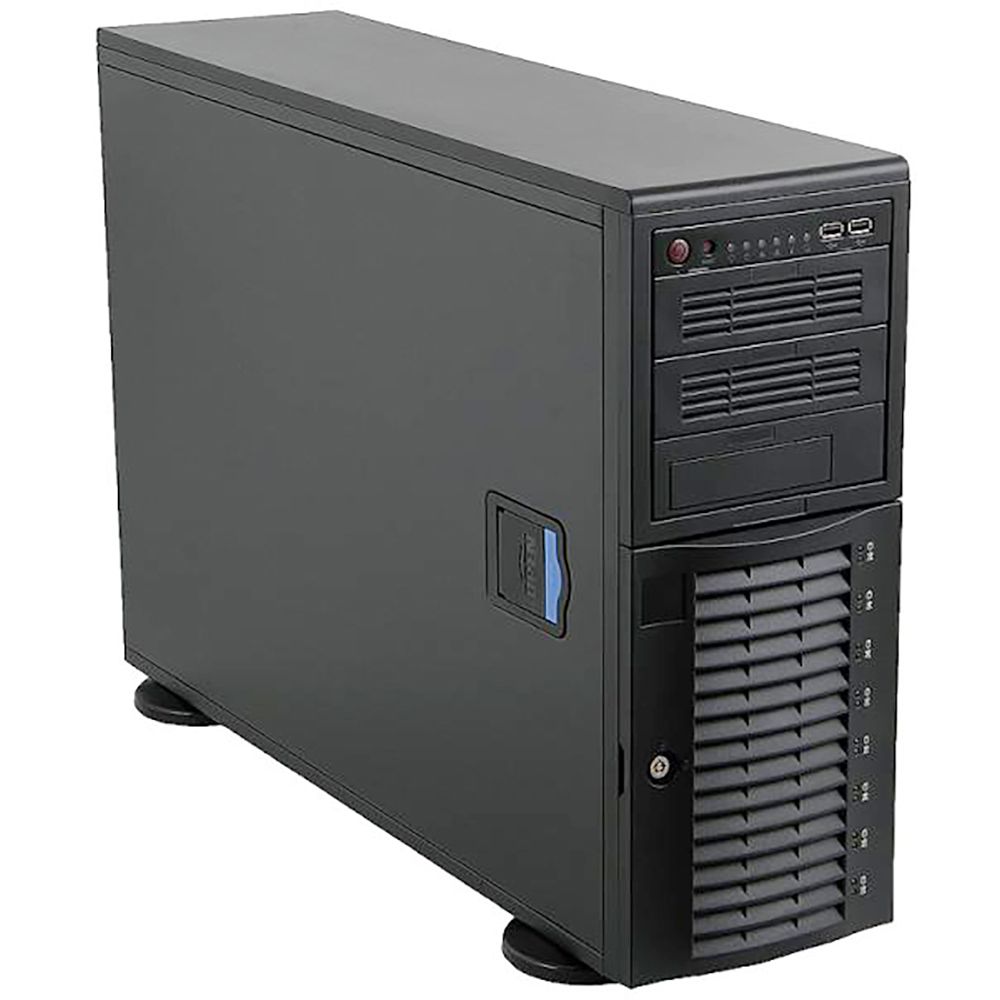

Шасси Supermicro CSE-743TQ-903B-SQ

Шасси Supermicro CSE-743TQ-903B-SQ — это серверный корпус формата Tower/4U Rackmount серии SuperChassis 743, ориентированный на построение производительных серверов и рабочих станций с высокой емкостью локального хранения и пониженным уровнем шума. Корпус поддерживает установку материнских плат формата E-ATX (до 12" x 13") и ATX, что обеспечивает совместимость с широким спектром одно- и двухпроцессорных серверных плат Supermicro на базе современных платформ. Во фронтальной части корпуса размещена корзина на восемь отсеков 3,5"/2,5" с объединительной панелью SAS/SATA для дисков горячей замены, которая поддерживает как SATA‑накопители, так и SAS‑диски при использовании соответствующего контроллера. Модель относится к линейке Whisper‑Quiet: в ней применен малошумный блок питания мощностью 900 Вт с высокой эффективностью и вентиляторы с PWM‑управлением, обеспечивающие акустический уровень менее 28 дБА, что делает корпус подходящим для использования в офисных и студийных помещениях. Передняя панель оснащена замком на дверце HDD, индикаторами состояния (питание, активность дисков, перегрев, состояние питания), а также кнопками включения и перезагрузки. Конструкция корпуса предусматривает семь полноразмерных слотов расширения Full Height, Full Length и возможность установки в 19" стойку с помощью опциональных телескопических направляющих, сочетая удобство напольного размещения и совместимость с стойковой инфраструктурой.

Конструкция, плата и питание

Корпус CSE-743TQ-903B-SQ относится к серии SC743 и выполнен в формате 4U/Tower с поддержкой материнских плат E-ATX (12" x 13") и ATX, что делает его оптимальным для современных одно- и двухпроцессорных конфигураций на базе Intel Xeon. Внутри шасси предусмотрено семь слотов расширения Full Height, Full Length, позволяющих устанавливать длинные карты PCI Express, включая RAID/HBA‑контроллеры, высокопроизводительные сетевые адаптеры и графические ускорители. В качестве источника питания используется один предустановленный блок мощностью 900 Вт с сертификацией уровня Gold, рассчитанный на круглосуточную эксплуатацию и совместимый с типовыми серверными конфигурациями с несколькими накопителями и мощными процессорами. Передняя панель имеет две USB 3.0, индикаторы питания, активности дисков и ошибок, а также замок на дверце, закрывающей корзину HDD и отсеки 5,25", что повышает физическую безопасность накопителей. Корпус может устанавливаться в стандартную 19" стойку с помощью опционального набора направляющих, предусмотренного для серии SC743, при этом сохраняется доступ ко всем интерфейсам и корзине дисков.

• Форм-фактор Tower/4U с поддержкой материнских плат E-ATX (12" x 13") и ATX.
• 7 полноразмерных слотов расширения Full Height, Full Length для плат PCI/PCI-E.
• Встроенный блок питания 900 Вт уровня Gold, рассчитанный на круглосуточную работу.
• Фронтальная панель с дверцей, замком, индикаторами состояния системы и двумя портами USB 3.0.
• Возможность установки в 19" стойку с помощью опциональных телескопических направляющих.

Дисковая подсистема и охлаждение

Дисковая подсистема Supermicro CSE-743TQ-903B-SQ построена на фронтальной корзине с восемью отсеками под 3,5"/2,5" диски SAS/SATA с возможностью горячей замены, подключаемых к объединительной плате с SAS/SATA‑бэкплейном, что обеспечивает удобство обслуживания и гибкую конфигурацию массива хранения. Поддержка дисков 3,5" и 2,5" в одном отсеке позволяет комбинировать высокоемкие жесткие диски и быстрые SSD внутри одного корпуса, а использование соответствующего RAID/HBA‑контроллера дает возможность реализовывать как производительные, так и отказоустойчивые конфигурации. Система охлаждения корпуса включает два 80‑мм PWM‑вентилятора в центральной части и один 90‑мм PWM‑вентилятор на задней панели в исполнении Whisper‑Quiet, обеспечивающих эффективный воздушный поток при низком уровне шума; при этом поддерживается мониторинг оборотов и управление скоростью через материнскую плату. Конструкция предусматривает замок на боковой панели (side panel intrusion switch), фильтры на переднем заборе воздуха и оптимизированный поток от фронта к тылу, что помогает поддерживать стабильный температурный режим при установке мощных процессоров и полного комплекта дисков. Благодаря сочетанию тихой работы, емкой корзины на 8 дисков и продуманной системы охлаждения шасси CSE-743TQ-903B-SQ хорошо подходит для офисных серверов, хранилищ данных и рабочих станций, работающих в условиях повышенных требований к акустическому комфорту.
