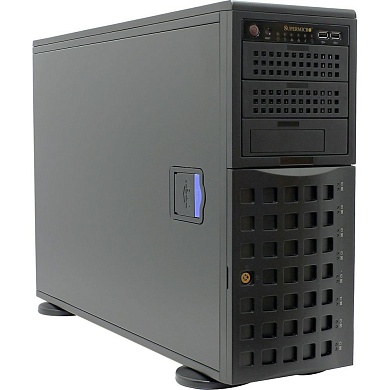

Шасси Supermicro CSE-745BTQ-R920B

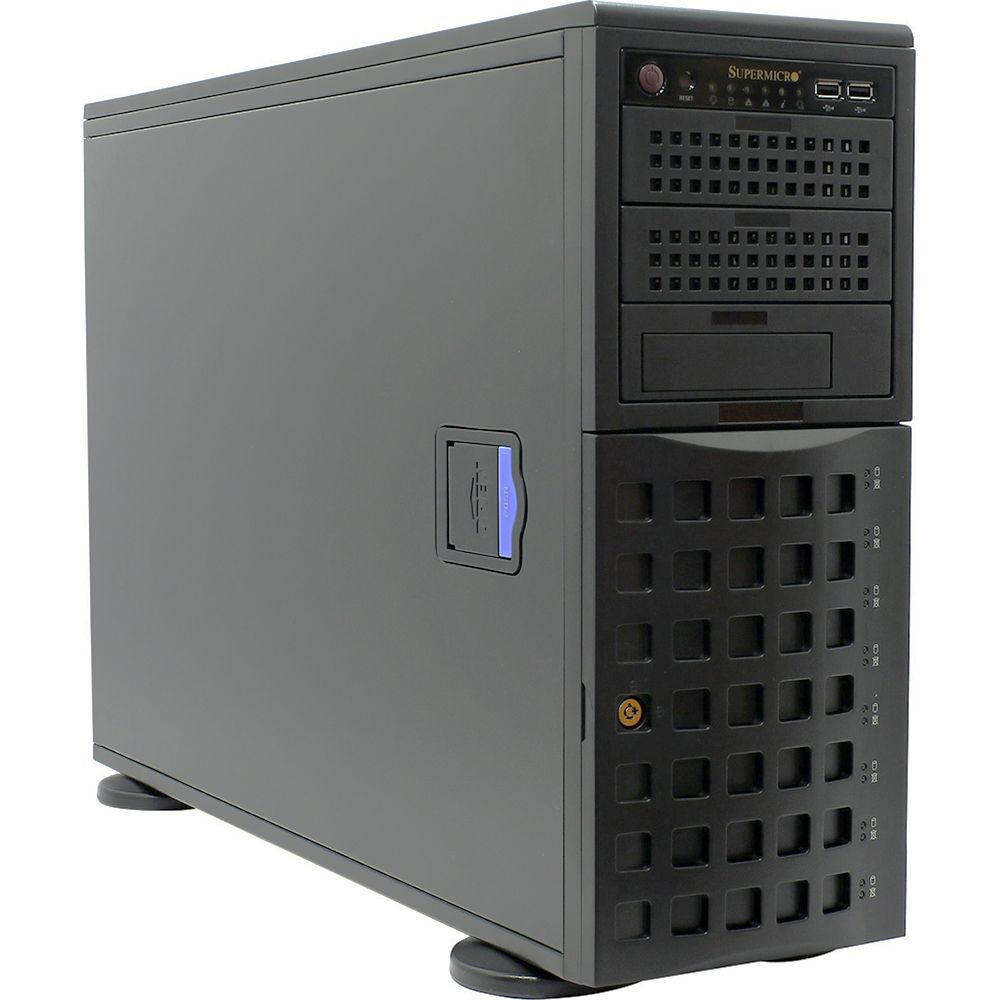

Шасси Supermicro CSE-745BTQ-R920B — это серверный корпус серии SuperChassis 745 формата Full Tower/4U Rackmount, предназначенный для построения серверов и рабочих станций на базе материнских плат формата Enhanced E-ATX (до 13,68" x 13"), E-ATX, ATX и Micro ATX. Корпус оснащен фронтальной корзиной на восемь отсеков 3,5"/2,5" с SAS/SATA‑бэкплейном для дисков горячей замены, что позволяет использовать как SATA‑, так и SAS‑накопители и упрощает обслуживание дисковой подсистемы. Конструкция ориентирована на корпоративные задачи и серверы WIO‑класса: предусмотрена передняя дверца с замком для защиты HDD, датчик вскрытия боковой панели (side panel intrusion switch), развитая индикация состояния (питание, HDD, системный статус, состояние питания) и поддержка установки в 19" стойку при помощи опциональных телескопических направляющих. Внутри корпуса реализованы семь полноразмерных слотов расширения Full Height, Full Length, а также два внешних отсека 5,25" и один внутренний отсек 3,5", что позволяет установливать оптические приводы, дополнительные корзины или другие устройства. Подсистема питания выполнена на базе двух резервируемых модулей суммарной мощностью 920 Вт уровня 80 PLUS Platinum, обеспечивающих высокий КПД и отказоустойчивость для конфигураций с несколькими процессорами и полным комплектом дисков.

Конструкция, плата и питание

Корпус Supermicro CSE-745BTQ-R920B поддерживает материнские платы Enhanced E-ATX (13,68" x 13"), E-ATX, ATX и Micro ATX, что делает его совместимым с широким спектром серверных плат Supermicro для одно- и двухпроцессорных конфигураций. Внутренняя компоновка шасси предусматривает семь слотов расширения Full Height, Full Length, позволяющих устанавливать длинные платы PCI/PCI-E, в том числе RAID/HBA‑контроллеры, сетевые адаптеры 10/25/40 Гбит/с и графические ускорители. В качестве источника питания используется резервируемый блок на базе двух модулей PWS-920P-SQ мощностью по 920 Вт с сертификатом 80 PLUS Platinum и поддержкой «Quiet Mode», обеспечивающих высокую энергоэффективность и пониженный уровень шума; модули подключаются к распределительной плате питания PDB-PT747-4648, формирующей необходимые линии для материнской платы и периферии. На передней панели корпуса расположены кнопки Power и Reset, индикаторы Power, HDD, LAN и системного статуса, два порта USB 3.0, а корзина дисков и 5,25" отсеки закрываются дверцей с замком, повышающей физическую безопасность накопителей. Корпус может использоваться как напольный Tower либо устанавливаться в 19" стойку с помощью опционального комплекта рельс CSE-PT26L-(B), при этом сохраняется удобный доступ к компонентам и корзине HDD.

• Форм-фактор Full Tower / 4U Rackmount, поддержка плат Enhanced E-ATX, E-ATX, ATX, Micro ATX.
• 7 слотов расширения Full Height, Full Length для плат PCI/PCI Express.
• Два резервируемых модуля питания PWS-920P-SQ (920 Вт, 80 PLUS Platinum, Quiet Mode).
• 2 внешних 5,25" отсека и 1 внутренний 3,5" отсек для дополнительных устройств.
• Передняя дверца с замком, индикаторы Power/HDD/LAN/Status и два порта USB 3.0 на лицевой панели.

Дисковая подсистема и охлаждение

Дисковая подсистема CSE-745BTQ-R920B основана на фронтальной корзине с восемью отсеками под 3,5"/2,5" диски SAS/SATA с возможностью горячей замены, подключаемых к объединительной плате CSE-SAS-743TQ (743 SAS BACKPLANE W/AMI MG9072), которая использует два mini-SAS разъема со стороны контроллера и обеспечивает поддержку SGPIO/SES для мониторинга состояния накопителей. Такая конфигурация позволяет использовать корзину с современными RAID/HBA‑контроллерами и строить отказоустойчивые и производительные массивы для файловых серверов, СХД и серверов виртуализации. Охлаждение реализовано за счет трех высокопроизводительных 80‑мм PWM‑вентиляторов в центральной части корпуса (FAN-0074L4) и двух 80‑мм вытяжных вентиляторов с поддержкой горячей замены (FAN-0082L4) на задней панели, что обеспечивает интенсивный воздушный поток через зону дисков, процессоров и памяти; управление скоростью вращения осуществляется через материнскую плату, что позволяет балансировать между эффективностью охлаждения и уровнем шума. Дополнительно используется воздуховод (air shroud) над процессорной зоной, направляющий поток воздуха через радиаторы ЦП и модули памяти, а также датчик вскрытия боковой панели и фильтры на фронтальном заборе воздуха, что помогает поддерживать стабильный температурный режим при круглосуточной эксплуатации. В комбинации с резервируемым Platinum‑питанием и емкой корзиной на 8 дисков это делает Supermicro CSE-745BTQ-R920B надежной платформой для серверов, СХД и других корпоративных решений.
