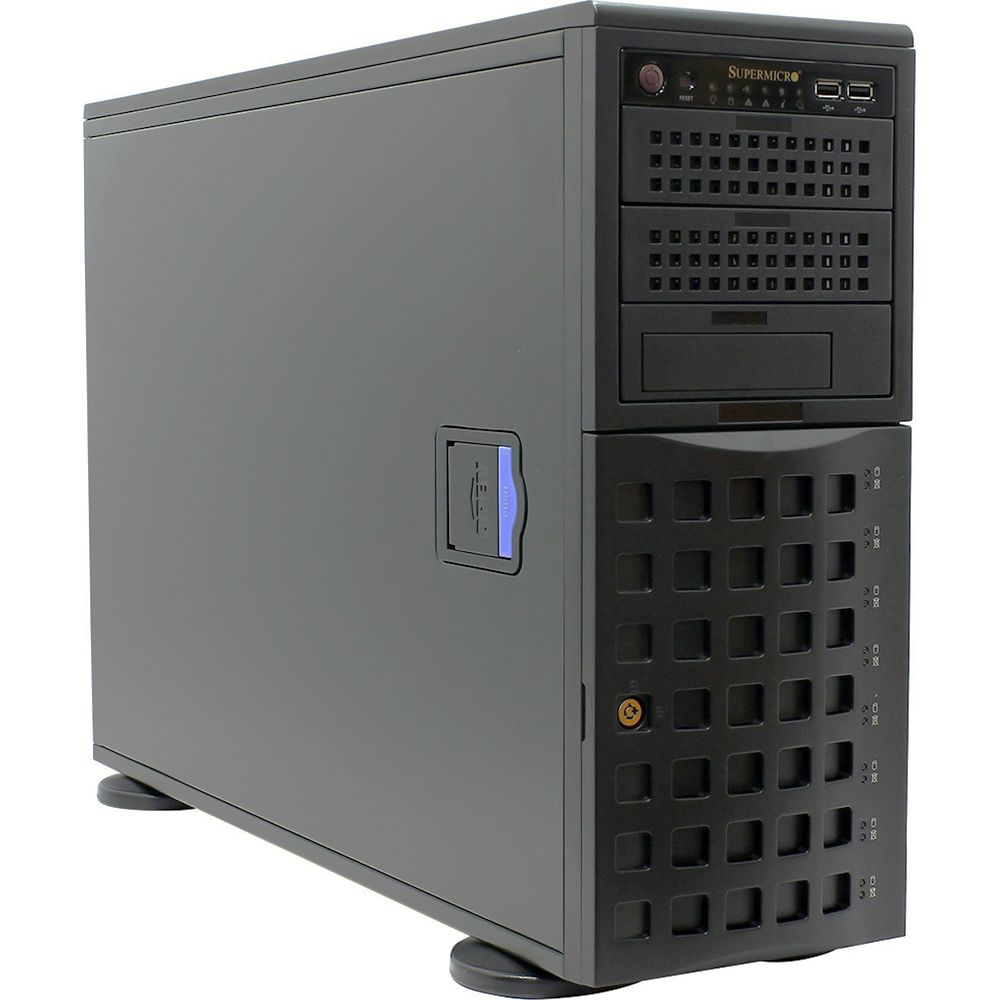

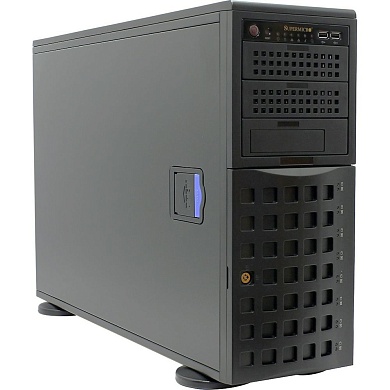

Шасси Supermicro CSE-745TQ-R920B

Шасси Supermicro CSE-745TQ-R920B (SuperChassis SC745TQ-R920B) — это универсальный 4U Tower/Rackmount корпус, предназначенный для построения производительных серверов с развитой дисковой подсистемой и резервированным питанием. Корпус поддерживает материнские платы форм‑факторов E-ATX и ATX, а также microATX, что позволяет использовать современные одно- и двухпроцессорные платформы Supermicro с большим числом слотов памяти и карт расширения. Фронтальная часть шасси оснащена корзиной на 8 отсеков для 3.5" SAS/SATA накопителей с возможностью горячей замены, подключаемых через SAS/SATA TQ‑бэкплейн с поддержкой SES2, что упрощает организацию RAID‑массивов и мониторинг состояния дисков. Дополнительно предусмотрены три внешних 5.25" отсека и один внутренний 3.5" отсек, позволяющие устанавливать оптические приводы, ленточные устройства или дополнительные диски для операционной системы и служебных задач. Корпус комплектуется высокоэффективной резервированной подсистемой питания суммарной мощностью 920 Вт уровня 80 PLUS Platinum и системой охлаждения из трех центральных 80‑мм вентиляторов и двух тыловых 80‑мм вентиляторов, обеспечивающих направленный воздушный поток через диски, процессорную зону и слоты расширения. Благодаря форм‑фактору Tower с возможностью установки в стойку CSE-745TQ-R920B подходит как для серверных комнат, так и для использования в составе стоечных решений малого и среднего бизнеса.

Конструкция и дисковая подсистема

Supermicro CSE-745TQ-R920B базируется на шасси серии SC745 и предлагает гибкую конфигурацию дисковой подсистемы в 4U форм‑факторе. Фронтальная корзина реализована на базе SAS/SATA TQ‑бэкплейна, рассчитанного на подключение до 8 3.5" накопителей с возможностью горячей замены и поддержкой SES2 для индикации состояния дисков при наличии соответствующей поддержки на контроллере. Каждый лоток оснащен индикаторами питания и активности HDD, а корзина скрыта за дверцей, обеспечивающей дополнительную физическую защиту дисков. Корпус также предоставляет три 5.25" отсека, которые могут использоваться для оптических приводов, резервных устройств или адаптеров под дополнительные диски, и один внутренний 3.5" отсек, удобный для размещения системного HDD, не занимающего горячезаменяемые слоты. Семь полновысоких слотов расширения позволяют устанавливать RAID‑контроллеры, сетевые адаптеры и другие плат расширения, формируя гибкую конфигурацию сервера.

• Форм‑фактор: 4U Tower/Rackmount корпус с возможностью установки в стандартную 19‑дюймовую стойку через комплект направляющих.
• Поддерживаемые материнские платы: E-ATX, ATX и microATX серверные платы Supermicro.
• Дисковая корзина: 8 фронтальных 3.5" SAS/SATA отсеков с поддержкой горячей замены.
• Бэкплейн: SAS/SATA TQ‑бэкплейн с поддержкой SES2 для мониторинга состояния накопителей.
• Дополнительные отсеки: 3 внешних 5.25" слота и 1 внутренний 3.5" отсек под HDD.
• Слоты расширения: 7 полновысоких, полноразмерных по длине PCI/PCIe слотов для плат расширения.
• Передняя панель: кнопки Power и Reset, индикаторы питания, активности HDD, отказа вентилятора/питания и активности сети, а также 2 порта USB 2.0.
• Конструкция корпуса: металлический корпус черного цвета, форм‑фактор Full Tower с возможностью монтажа в стойку, датчик вскрытия боковой панели.
• Габариты: примерно 452 x 178 x 647 мм (В x Ш x Г), вес около 28 кг без установленного оборудования.
• Области применения: универсальные серверы, платформы виртуализации, файловые и прикладные серверы для малого и среднего бизнеса.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro CSE-745TQ-R920B оснащено резервированной подсистемой питания суммарной мощностью 920 Вт, реализованной на базе двух блоков питания, сертифицированных по стандарту 80 PLUS Platinum и работающих по схеме 1+1. Такая конфигурация обеспечивает сохранение работоспособности системы при отказе одного модуля и возможность его горячей замены без остановки сервиса. За охлаждение корпуса отвечает система из трех центральных 80‑мм высокопроизводительных вентиляторов, устанавливаемых за дисковой корзиной, и двух 80‑мм тыловых вентиляторов, формирующих направленный воздушный поток через корзину накопителей, процессорные радиаторы и слоты расширения. Скорость вращения вентиляторов может контролироваться средствами системной платы, что позволяет оптимизировать баланс между уровнем шума и эффективностью охлаждения. Корпус поддерживает мониторинг состояния блоков питания, температуры и вентиляторов, а также событий вскрытия панели, что упрощает интеграцию в системы мониторинга инфраструктуры. В совокупности резервированное питание, эффективное охлаждение и продуманная конструкция делают CSE-745TQ-R920B надежной основой для круглосуточной работы серверных систем.
