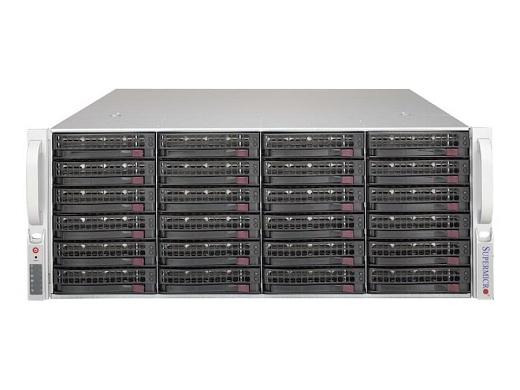

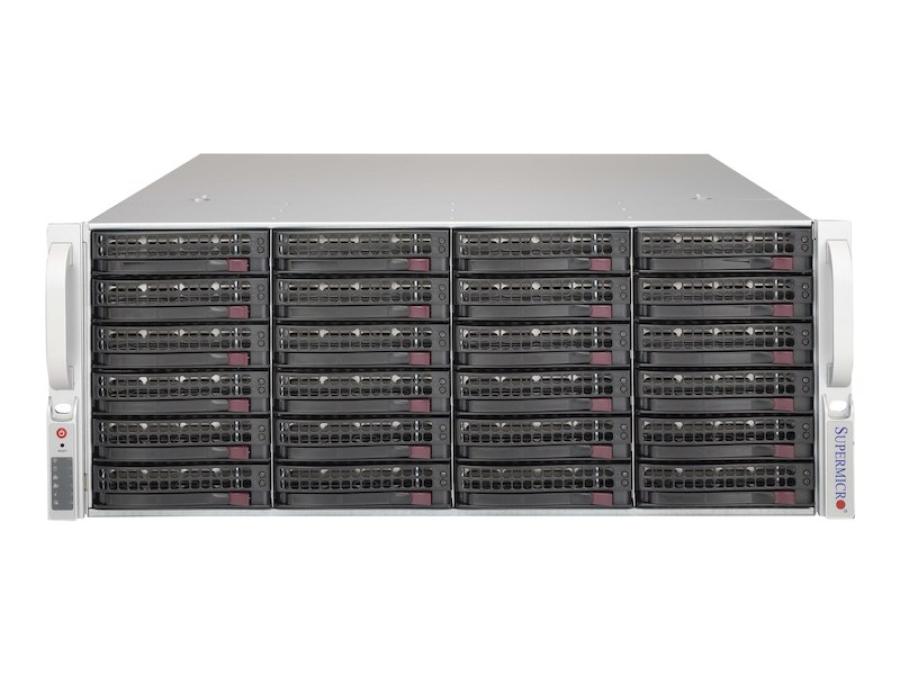

Шасси Supermicro CSE-846A-R900B

Шасси Supermicro CSE-846A-R900B (SuperChassis SC846A-R900B) — это высокоплотный 4U серверный корпус, оптимизированный для enterprise‑уровня систем хранения данных и приложений, требующих размещения большого количества дисков в одном шасси. Корпус предоставляет 24 фронтальных отсека для 3.5" SAS/SATA накопителей с возможностью горячей замены и использует 24‑портовый бэкплейн BPN-SAS-846A с интерфейсом miniSAS SFF-8087, обеспечивающий прямое подключение накопителей и стабильную работу на скорости до 6 Гбит/с. Конструкция шасси допускает установку до трех дополнительных внутренних накопителей (включая опциональные задние отсеки в зависимости от конфигурации), что позволяет разделять системные и пользовательские данные. Корпус поддерживает установки материнских плат форм‑факторов 13.68" x 13" E-ATX, 12" x 10" ATX и 9.6" x 9.6" Micro-ATX, совместимых с одно- и двухпроцессорными решениями Intel и AMD. Оптимизированная разводка сигнальных линий HDD и усовершенствованный дизайн салазок для дисков помогают снизить вибрации и максимизировать производительность подсистемы хранения. Конструкция шасси рассчитана на эксплуатацию в составе стоечных систем: при высоте 4U оно размещается в стандартных 19‑дюймовых стойках и комплектуется телескопическими салазками для удобного выдвижения и обслуживания. Высокоэффективная отказоустойчивая подсистема питания мощностью 900 Вт и развитая система охлаждения делают CSE-846A-R900B надежной платформой для построения массивов хранения, резервных систем и серверов для виртуализации.

Конструкция и возможности хранения

Supermicro CSE-846A-R900B относится к семейству шасси SC846, ориентированному на максимальную емкость хранения при сохранении оптимальной плотности размещения и эффективности охлаждения. Основой дисковой подсистемы выступает 24‑портовый 4U SAS 6Gbps direct-attached бэкплейн BPN-SAS-846A, поддерживающий до 24 3.5" SAS2/SATA3 HDD/SSD и подключение к контроллерам через шесть разъемов miniSAS SFF-8087. Такое решение позволяет гибко конфигурировать массивы RAID, подключать несколько контроллеров или разделять дисковые группы по назначению. Конструкция корзин с горячей заменой, фронтальный доступ к накопителям и поддержка SES2 в соответствующих конфигурациях позволяют эффективно использовать возможности мониторинга и управления дисками, а также минимизировать время простоя при обслуживании.

• Форм‑фактор: 4U стоечный корпус для установки в стандартные 19‑дюймовые стойки.
• Дисковая подсистема: 24 фронтальных отсека для 3.5" SAS/SATA HDD/SSD с возможностью горячей замены.
• Бэкплейн: 24‑портовый BPN-SAS-846A, SAS 6Gbps direct-attached, с шестью разъемами miniSAS SFF-8087.
• Дополнительные накопители: возможность установки до 2–3 внутренних дисков в зависимости от конфигурации шасси.
• Поддерживаемые платы: 13.68" x 13" E-ATX, 12" x 10" ATX, 9.6" x 9.6" Micro-ATX.
• Слоты расширения: до 7 полновысоких, полноразмерных по длине PCI-E слотов.
• Передняя панель: кнопки Power и Reset, индикаторы питания, перегрева, активности дисков, состояния блоков питания и сети.
• Конструкция: усиленный стальной корпус с оптимизированной прокладкой кабелей и воздушными каналами.
• Монтаж: комплект телескопических направляющих для удобной установки и обслуживания в стойке.
• Применение: системы хранения большого объема, резервные площадки, файловые и бэкап‑серверы.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro CSE-846A-R900B оснащено резервированной подсистемой питания, состоящей из двух блоков мощностью по 900 Вт, работающих по схеме 1+1 и обеспечивающих высокую отказоустойчивость и возможность горячей замены при выходе одного модуля из строя. Блоки питания отличаются высокой эффективностью, что снижает энергопотребление и тепловыделение в типичных сценариях эксплуатации enterprise‑уровня. Для охлаждения используется пять горячезаменяемых вентиляторов: три мощных 80 x 80 x 38‑мм вентилятора в средней зоне шасси и два 80‑мм выдувных вентилятора в задней части, формирующие направленный воздушный поток через дисковую корзину, процессорную зону и слоты расширения. Воздуховод (air shroud) обеспечивает прицельный обдув наиболее тепловыделяющих компонентов системной платы. Наличие датчиков температуры, контроля вращения вентиляторов и мониторинга состояния блоков питания позволяет интегрировать шасси в системы мониторинга и своевременно реагировать на возможные отклонения. В совокупности эти особенности делают CSE-846A-R900B надежной и масштабируемой основой для построения долгоживущих систем хранения и серверной инфраструктуры, рассчитанной на круглосуточную работу.
