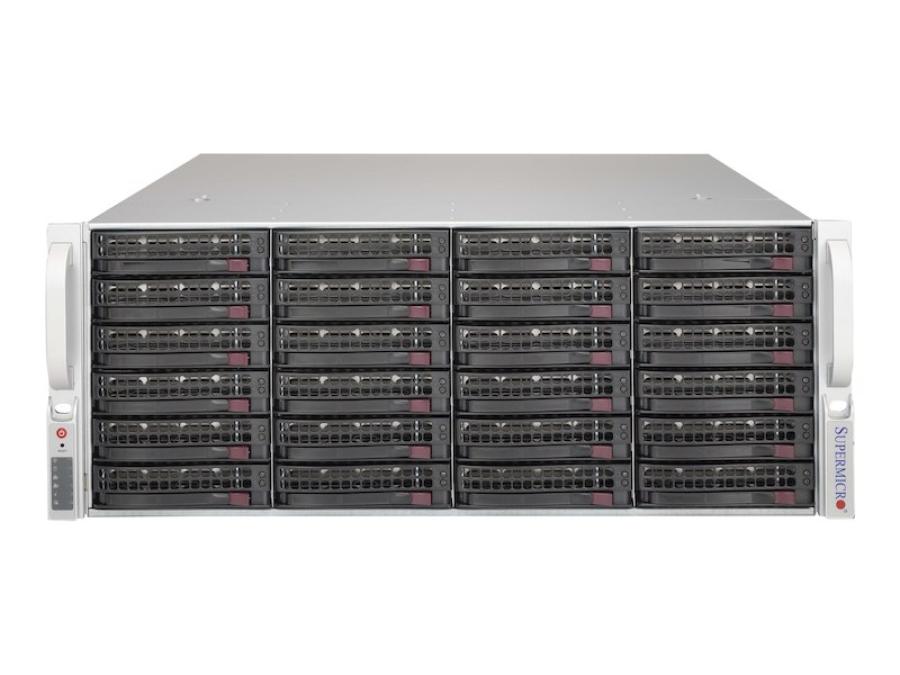

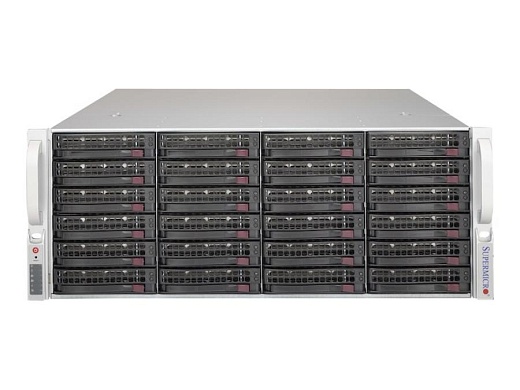

Шасси Supermicro CSE-846BA-R920B

Шасси Supermicro CSE-846BA-R920B (SuperChassis SC846BA-R920B) — это высокоплотный 4U стоечный корпус, оптимизированный для построения систем хранения enterprise‑уровня и серверов с высокой емкостью дисковой подсистемы. Корпус рассчитан на установку в стандартные 19‑дюймовые стойки и поддерживает материнские платы форм‑факторов до 13.68" x 13", включая E-ATX и ATX, что позволяет использовать как одно-, так и двухпроцессорные платформы на базе Intel или AMD. Фронтальная панель шасси предоставляет 24 отсека для 3.5" SAS/SATA накопителей с возможностью горячей замены, при этом используются корзины с выдвижными лотками и индикаторами состояния, что упрощает обслуживание и мониторинг. Основой дисковой подсистемы выступает 4U direct attached backplane с поддержкой SAS/SATA 3/6 Гбит/с, SES‑2 и шестью разъемами Mini-SAS SFF-8087, обеспечивающий подключение всех 24 дисков к одному или нескольким контроллерам и позволяющий реализовывать гибкие RAID‑конфигурации. Дополнительно шасси поддерживает установку до двух 2.5" дисков в задней части корпуса (опциональные отсеки), что удобно для выноса системных или кэш‑дисков за пределы основной корзины накопителей. Конструкция корпуса ориентирована на сочетание высокой емкости, удобства обслуживания и эффективного охлаждения при сохранении стандартного 4U форм‑фактора, а черный стальной корпус с усиленной рамой обеспечивает механическую прочность и надежность при эксплуатации в дата‑центрах.

Конструкция и подсистема хранения

Supermicro CSE-846BA-R920B относится к семейству SC846B и разработан как 4U шасси высокой плотности с прямым подключением дисков к контроллерам через SAS/SATA бэкплейн. 24 фронтальных 3.5" отсека для SAS/SATA накопителей реализованы на базе корзин с горячей заменой и рекомендуют использование SAS или enterprise‑класса SATA дисков для обеспечения максимальной надежности. Direct attached backplane с шестью SFF-8087 обеспечивает поддержку скоростей до 3/6 Гбит/с и SES‑2 для мониторинга состояния корзин и среды. Опциональные два 2.5" отсека на задней панели позволяют реализовать отдельный уровень хранения под ОС, журналы или кэш, не занимая фронтальные отсеки под пользовательские диски.

• Форм‑фактор: 4U стоечный корпус для 19‑дюймовых шкафов.
• Поддерживаемые платы: материнские платы до размера 13.68" x 13", E-ATX и ATX.
• Дисковая подсистема: 24 фронтальных 3.5" отсека для SAS/SATA HDD/SSD с возможностью горячей замены.
• Бэкплейн: 4U direct attached backplane с поддержкой SAS/SATA 3/6 Гбит/с, SES‑2 и шестью разъемами Mini-SAS SFF-8087.
• Дополнительные отсеки: опционально 2 x 2.5" отсека для SAS/SATA дисков на задней панели шасси.
• Слоты расширения: 7 полновысоких, полноразмерных по длине PCI‑слотов для контроллеров и адаптеров.
• Передняя панель: кнопки Power и Reset, индикаторы питания, активности дисков, перегрева, состояния блоков питания и сетевой активности.
• Конструкция корпуса: стальной корпус черного цвета с усиленной рамой, оптимизированной прокладкой кабелей и воздушными каналами.
• Габариты: около 178 x 437 x 660 мм (В x Ш x Г), высота 4U, ориентирован на выдвижной монтаж на салазках.
• Назначение: высокоемкие системы хранения, файловые, бэкап‑ и архивные серверы, решения для резервного копирования и массивы для программно‑определяемых СХД.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro CSE-846BA-R920B оснащено высокоэффективной резервированной подсистемой питания, включающей два блока по 920 Вт с платиновым уровнем эффективности (80 PLUS Platinum, до 94 %), работающих по схеме 1+1 и поддерживающих интерфейсы PMBus и I2C для мониторинга и управления параметрами питания. Такая конфигурация обеспечивает сохранение работоспособности системы при отказе одного модуля и возможность его горячей замены без остановки сервисов, что критично для систем хранения enterprise‑уровня. Для охлаждения используются три центральных 80‑мм горячезаменяемых вентилятора с PWM‑управлением и два 80‑мм выдувных вентилятора в задней части корпуса, формирующие направленный воздушный поток через дисковую корзину, процессорную зону и плату расширения. Система охлаждения поддерживает «100 % cooling redundancy» — при отказе одного вентилятора оставшиеся обеспечивают достаточный уровень охлаждения. В комплект также входят воздуховод (air shroud), направляющий поток воздуха на процессоры, и телескопические салазки для удобного монтажа и обслуживания в стойке. Наличие датчика вскрытия корпуса, мониторинга температуры и работы вентиляторов и поддержка SES‑2 на бэкплейне позволяет интегрировать CSE-846BA-R920B в системы мониторинга инфраструктуры и оперативно реагировать на возможные отклонения, обеспечивая высокий уровень надежности и доступности данных.
