Шасси Supermicro CSE-846BE1C-R1K23B

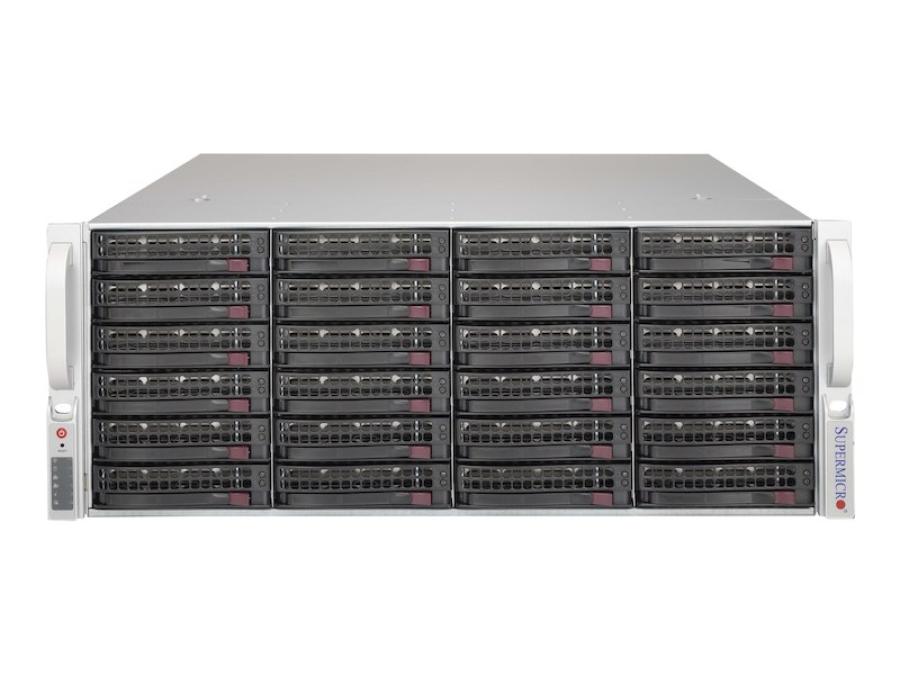

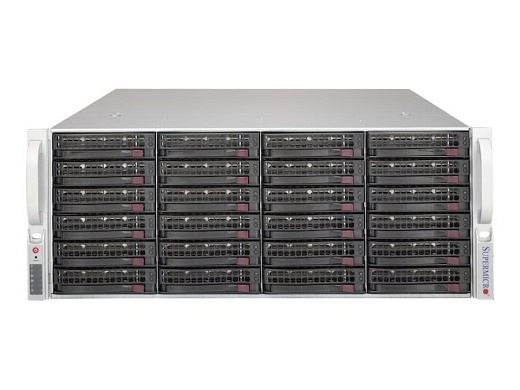

Шасси Supermicro CSE-846BE1C-R1K23B (SuperChassis SC846BE1C-R1K23B) — это высокоплотный 4U серверный корпус, ориентированный на построение enterprise‑уровня систем хранения и серверных решений с высокой емкостью и отказоустойчивостью. Корпус предназначен для монтажа в стандартные 19‑дюймовые стойки и поддерживает материнские платы форм‑фактора Enhanced E-ATX (EE-ATX 13.68" x 13"), E-ATX 12" x 13" и ATX 12" x 10", что позволяет использовать одно- и двухпроцессорные платформы на базе современных процессоров Intel и AMD. Фронтальная панель шасси предоставляет 24 отсека для 3.5" SAS3/SATA3 накопителей с возможностью горячей замены, подключаемых через 24‑портовый 4U SAS3 12Gbps экспандерный бэкплейн BPN-SAS3-846EL1 (E1C), обеспечивающий пропускную способность до 12 Гбит/с и поддержку дисков SAS3/2 и SATA3. Дополнительно шасси поддерживает опциональные внутренние и/или задние отсеки для 2.5" или 3.5" накопителей, что позволяет гибко разделять системные и пользовательские диски. Конструкция корпуса включает оптимизированную систему охлаждения с регулируемым воздуховодом и горячезаменяемыми вентиляторами, а также развитую индикацию на передней панели, включающую LED‑индикаторы питания, активности дисков, перегрева, состояния блоков питания и сетевой активности. Черный стальной корпус с усиленной рамой и комплектом направляющих для монтажа ориентирован на эксплуатацию в дата‑центрах и серверных комнатах.

Конструкция и дисковая подсистема

Supermicro CSE-846BE1C-R1K23B относится к семейству SC846B и использует SAS3‑экспандерный бэкплейн BPN-SAS3-846EL1, что позволяет подключать до 24 3.5" SAS3/SATA3 HDD/SSD через один или несколько Mini SAS HD (SFF-8643) портов контроллера, значительно упрощая кабельную разводку и масштабирование. Экспандерный бэкплейн поддерживает скорость до 12 Гбит/с на порт и совместим как с SAS3/SAS2, так и с SATA3 накопителями, обеспечивая гибкость выбора дисков и поддержку смешанных конфигураций. Фронтальные корзины с горячей заменой оборудованы индикаторами активности и состояния, а также поддерживают SES2/SGPIO‑функции при наличии соответствующей поддержки на контроллере. Опционально корпус поддерживает установку одного фиксированного 3.5" внутреннего диска либо двух 2.5" дисков (горячезаменяемых или внутренних), что удобно для размещения системных или кэш‑накопителей без использования фронтальных отсеков.

• Форм‑фактор: 4U стоечный корпус для установки в стандартные 19‑дюймовые шкафы.
• Поддерживаемые материнские платы: EE-ATX (13.68" x 13"), E-ATX 12" x 13", ATX 12" x 10".
• Дисковая подсистема: 24 фронтальных 3.5" отсека для SAS3/SATA3 HDD/SSD с поддержкой горячей замены.
• Бэкплейн: 24‑портовый 4U SAS3 12Gbps single-expander backplane BPN-SAS3-846EL1 (E1C) с Mini SAS HD (SFF-8643) интерфейсами.
• Дополнительные накопители: опциональный 1 x 3.5" внутренний фиксированный отсек либо 2 x 2.5" горячезаменяемых или 2 x 2.5" внутренних диска.
• Слоты расширения: 7 полновысоких, полноразмерных по длине PCI‑E слотов.
• Передняя панель: кнопки Power и Reset, UID‑индикатор, индикаторы питания, активности дисков, перегрева, отказа блока питания и сетевой активности.
• Конструкция корпуса: черный стальной корпус с усиленной рамой, датчиком вскрытия и оптимизированной прокладкой кабелей.
• Габариты: приблизительно 178 x 437 x 660 мм (В x Ш x Г), масса около 34 кг, поставляется с комплектом салазок и воздуховодом.
• Области применения: высокоемкие СХД, файловые, бэкап‑ и архивные серверы, программно‑определяемые хранилища и виртуализационные платформы.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro CSE-846BE1C-R1K23B оснащено высокоэффективной резервированной подсистемой питания, включающей два блока питания PWS-1K23A-1R мощностью по 1200 Вт с уровнем эффективности 80 PLUS Titanium (до 96 %), работающих по схеме 1+1 и поддерживающих интерфейс PMBus 1.2 для мониторинга и управления. Блоки питания обеспечивают 1200 Вт выходной мощности при входном напряжении 200–240 В переменного или постоянного тока и 1000 Вт при 100–127 В переменного тока, что позволяет использовать корпус в различных энергетических средах. Для охлаждения используются три горячезаменяемых 8‑см PWM‑вентилятора в центральной части шасси и два 80‑мм горячезаменяемых выдувных вентилятора в задней части, формирующие направленный воздушный поток через дисковую корзину, процессорную зону и слоты расширения. Регулируемый воздуховод (air shroud) входит в комплект и обеспечивает прицельный обдув процессорных сокетов и других тепловыделяющих компонентов системной платы. Наличие датчика вскрытия корпуса, мониторинга температуры, контроля вращения вентиляторов и возможностей SES2/SGPIO на бэкплейне позволяет интегрировать шасси в корпоративные системы мониторинга и своевременно реагировать на отклонения. В совокупности это делает CSE-846BE1C-R1K23B надежной и масштабируемой платформой для круглосуточной эксплуатации в критически важных системах хранения и корпоративных дата‑центрах.
