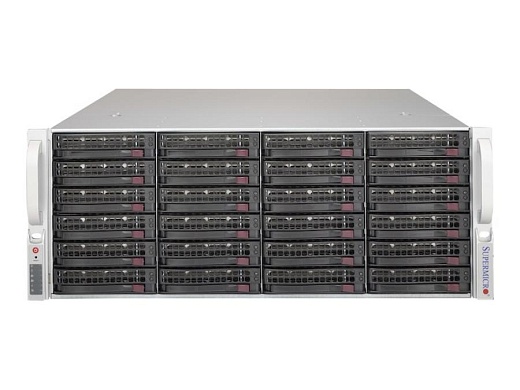

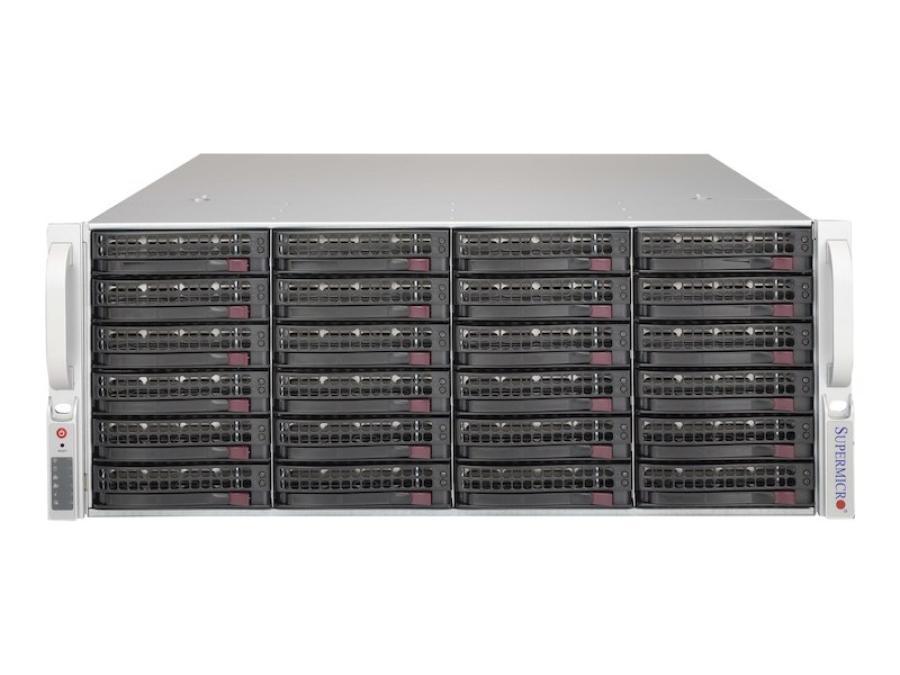

Шасси Supermicro CSE-846E16-R1200B

Шасси Supermicro CSE-846E16-R1200B (SuperChassis SC846E16-R1200B) — это высокоплотный 4U стоечный корпус, оптимизированный для enterprise‑уровня систем хранения данных с высокой емкостью и расширяемостью. Корпус рассчитан на установки в стандартные 19‑дюймовые стойки и поддерживает материнские платы форм‑факторов 13.68" x 13" E-ATX, 12" x 10" ATX и 9.6" x 9.6" Micro-ATX, что позволяет строить одно- и двухпроцессорные платформы с развитой подсистемой памяти и ввода‑вывода. На фронтальной панели расположена корзина на 24 отсека для 3.5" SAS/SATA накопителей с возможностью горячей замены, а также предусмотрены до двух фиксированных внутренних отсеков для дополнительных HDD, что удобно для размещения системных дисков. В отличие от моделей с direct‑attached бэкплейном, CSE-846E16-R1200B использует SAS2‑экспандерный бэкплейн SAS2-846EL1 (E16), обеспечивающий подключение всех 24 дисков через один или два внешних SAS‑линка и упрощающий масштабирование подсистемы хранения. Конструкция шасси включает оптимизированную трассировку сигнальных линий и улучшенный дизайн корзин, что снижает вибрации и способствует стабильной работе дисков. Высокоэффективный резервированный блок питания суммарной мощностью 1200 Вт уровня Gold и продуманная система охлаждения делают корпус подходящим для задач резервного копирования, файловых сервисов, программно‑определяемых СХД и других критичных к доступности данных решений.

Конструкция и подсистема хранения

Supermicro CSE-846E16-R1200B относится к семейству SC846 и ориентирован на максимальное число дисков при сохранении удобства обслуживания и эффективного охлаждения в 4U форм‑факторе. Основой дисковой подсистемы является SAS2‑бэкплейн SAS2-846EL1 (E16) с интегрированным экспандером, поддерживающим до 24 3.5" SAS2/SATA накопителей и обеспечивающим подключение к одному или нескольким внешним SAS‑портам контроллера, что упрощает кабельную разводку и повышает масштабируемость. Конструкция корзины с горячей заменой и поддержкой SAS/SATA позволяет использовать как высокопроизводительные SAS‑диски, так и емкие SATA‑модели enterprise‑класса, а наличие до двух внутренних отсеков дает возможность выделить отдельные диски под операционную систему или служебные задачи.

• Форм‑фактор: 4U стоечный корпус для установки в 19‑дюймовые шкафы.
• Поддерживаемые материнские платы: 13.68" x 13" E-ATX, 12" x 10" ATX, 9.6" x 9.6" Micro-ATX.
• Дисковая подсистема: 24 фронтальных 3.5" отсека для SAS/SATA HDD/SSD с поддержкой горячей замены.
• Бэкплейн: SAS2‑экспандерный SAS2-846EL1 (E16), рассчитанный на 24 3.5" SAS2/SATA накопителя и один/два внешних SAS‑линка.
• Дополнительные диски: до 2 фиксированных внутренних отсеков для 3.5" HDD (в зависимости от конфигурации шасси).
• Слоты расширения: до 7 полновысоких, полноразмерных по длине PCI‑E слотов.
• Передняя панель: кнопки Power и Reset, индикаторы питания, перегрева, активности дисков, состояния блоков питания и сетевой активности.
• Конструкция корпуса: стальной корпус черного цвета с оптимизированной прокладкой кабелей и каналами воздушного потока.
• Габариты: примерно 178 x 437 x 660 мм (В x Ш x Г), высота 4U, предназначен для выдвижного монтажа на салазках.
• Назначение: высокоемкие системы хранения, файловые серверы, бэкап‑и архивные решения, программно‑определяемые СХД.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro CSE-846E16-R1200B комплектуется высокоэффективной резервированной подсистемой питания, включающей два блока по 1200 Вт уровня 80 PLUS Gold (эффективность порядка 90 % и выше), работающих по схеме 1+1 для обеспечения высокой отказоустойчивости. Такая конфигурация позволяет сохранять работоспособность системы при отказе одного модуля питания и выполнять горячую замену без остановки сервиса, что особенно важно для критичных систем хранения. За охлаждение отвечает пять горячезаменяемых вентиляторов: три центральных 80 x 38‑мм высокопроизводительных вентилятора и два 80‑мм выдувных вентилятора в задней части, формирующие направленный воздушный поток через корзину с дисками, процессорную зону и плату расширения. В комплект также входит формованный воздуховод (air shroud), который обеспечивает прицельный обдув процессоров и других тепловыделяющих компонентов. Наличие датчиков температуры, мониторинга скорости вращения вентиляторов, контроля состояния блоков питания и возможностей SES2 на бэкплейне позволяет интегрировать шасси в корпоративные системы мониторинга и своевременно реагировать на отклонения. В итоге CSE-846E16-R1200B представляет собой надежную, масштабируемую платформу для круглосуточной эксплуатации в средах с повышенными требованиями к доступности и целостности данных.
