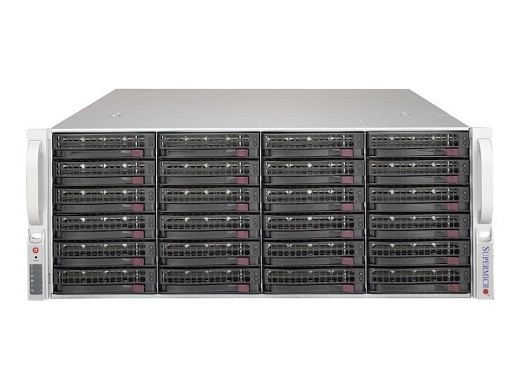

Шасси Supermicro CSE-846TQ-R900B

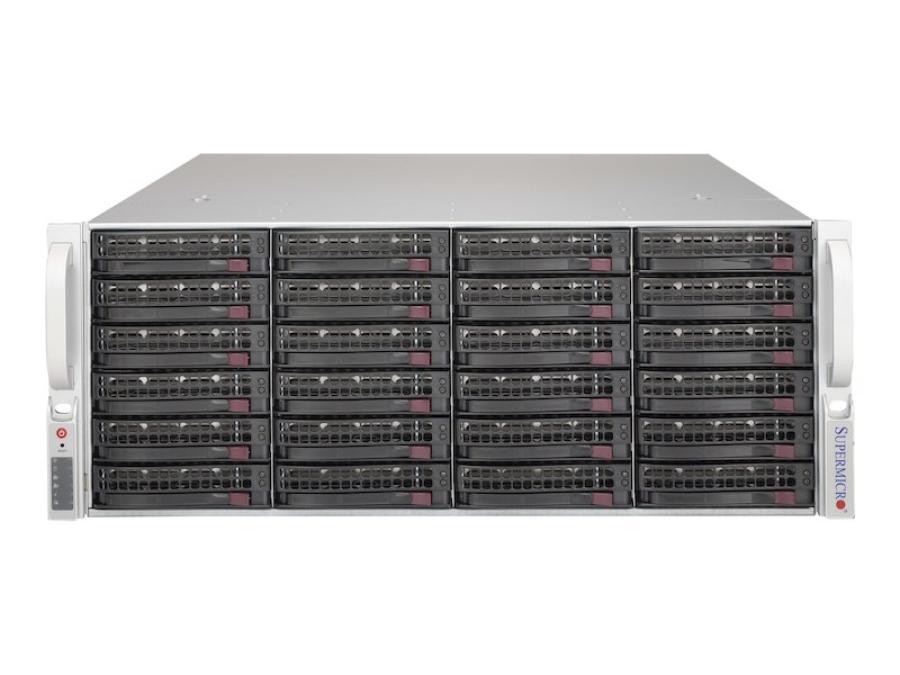

Шасси Supermicro CSE-846TQ-R900B (SuperChassis SC846TQ-R900B) — это высокоплотный 4U серверный корпус, оптимизированный для enterprise‑уровня систем хранения с большим количеством дисков и повышенными требованиями к надежности и отказоустойчивости. Корпус предназначен для установки в стандартные 19‑дюймовые стойки и поддерживает материнские платы форм‑факторов 13.68" x 13" E-ATX, 12" x 10" ATX и 9.6" x 9.6" Micro-ATX, что позволяет строить как одно-, так и двухпроцессорные серверные конфигурации на базе современных платформ Supermicro. Фронтальная панель шасси предоставляет 24 отсека для 3.5" SAS/SATA накопителей с возможностью горячей замены, подключаемых через 4U direct-attached TQ‑бэкплейн с поддержкой SAS/SATA 3/6 Гбит/с и SES2 для мониторинга состояния. Дополнительно предусмотрены до двух фиксированных внутренних отсеков для 3.5" накопителей или их комбинация с отсеком под оптический привод, что дает возможность выделить отдельный диск под операционную систему и сервисные задачи. Конструкция шасси ориентирована на максимальное соотношение емкости хранения к занимаемому пространству при сохранении эффективного охлаждения и простого доступа к компонентам для обслуживания. Металлический корпус черного цвета, развитая система индикации на передней панели и поддержка стандартных направляющих для монтажа делают CSE-846TQ-R900B удобной основой для построения файловых серверов, резервных систем и массивов хранения данных.

Конструкция и дисковая подсистема

Supermicro CSE-846TQ-R900B относится к линейке шасси SC846, в которой реализован акцент на максимальную емкость и надежность подсистемы хранения при сохранении стандартного 4U форм‑фактора. Основой дисковой части выступает 4U direct attached backplane, поддерживающий до 24 3.5" SAS/SATA накопителей с передачей данных на скорости до 3/6 Гбит/с, при этом рекомендуется использование SAS или enterprise‑класса SATA дисков. Бэкплейн поддерживает SES2, что позволяет системным платам с соответствующим функционалом получать расширенную информацию о состоянии корзин, температуре и событиях, связанных с дисками. Наличие до двух фиксированных внутренних отсеков для 3.5" накопителей (либо одного 3.5" и одного отсека под DVD‑ROM или FDD) позволяет гибко разделять системные ресурсы и данные пользователей.

• Форм‑фактор: 4U стоечный корпус для стандартных 19‑дюймовых шкафов.
• Поддерживаемые платы: 13.68" x 13" E-ATX, 12" x 10" ATX, 9.6" x 9.6" Micro-ATX.
• Дисковая подсистема: 24 фронтальных 3.5" отсека для SAS/SATA HDD/SSD с поддержкой горячей замены.
• Бэкплейн: 4U direct attached backplane с поддержкой 3/6 Гбит/с SAS/SATA и SES2, до 24 каналов SATA.
• Дополнительные отсеки: до 2 внутренних отсеков 3.5" или 1 внутренний 3.5" плюс 1 отсек под DVD‑ROM/FDD.
• Слоты расширения: 7 полновысоких, полноразмерных по длине PCI‑слотов для контроллеров и адаптеров.
• Передняя панель: кнопки Power и Reset, светодиодные индикаторы питания, активности дисков, перегрева, отказа блока питания и активности сети.
• Цвет и материал: черный стальной корпус с усиленной рамой и оптимизированной прокладкой кабелей.
• Габариты: приблизительно 437 x 178 x 660 мм (Ш x В x Г), высота 4U, масса около 34–35 кг в зависимости от конфигурации.
• Применение: массивы хранения большого объема, файловые, бэкап‑ и архивные серверы, системы резервного копирования.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro CSE-846TQ-R900B оснащено высокоэффективной резервированной подсистемой питания с двумя блоками мощностью по 900 Вт, реализованными по схеме 1+1, что обеспечивает сохранение работоспособности системы при отказе одного из модулей и возможность его горячей замены. Блоки питания имеют высокий КПД (уровень 80 PLUS Gold, эффективность 85 % и выше), поддерживают интерфейс PMBus для удаленного мониторинга и рассчитаны на работу в широком диапазоне входных напряжений 100–240 В переменного тока. За охлаждение корпуса отвечают три горячезаменяемых центральных 80‑мм PWM‑вентилятора и два 80‑мм выдувных вентилятора в задней части шасси, формирующие направленный воздушный поток через дисковые корзины, процессорную зону и слоты расширения. Система воздуховодов (air shroud) обеспечивает прицельный обдув процессоров и критичных компонент, а встроенные датчики температуры, контроля вращения вентиляторов и вскрытия корпуса позволяют интегрировать шасси в системы мониторинга и управления инфраструктурой. В совокупности все эти особенности делают Supermicro CSE-846TQ-R900B надежной и масштабируемой платформой для круглосуточной эксплуатации в средах с повышенными требованиями к доступности данных.
