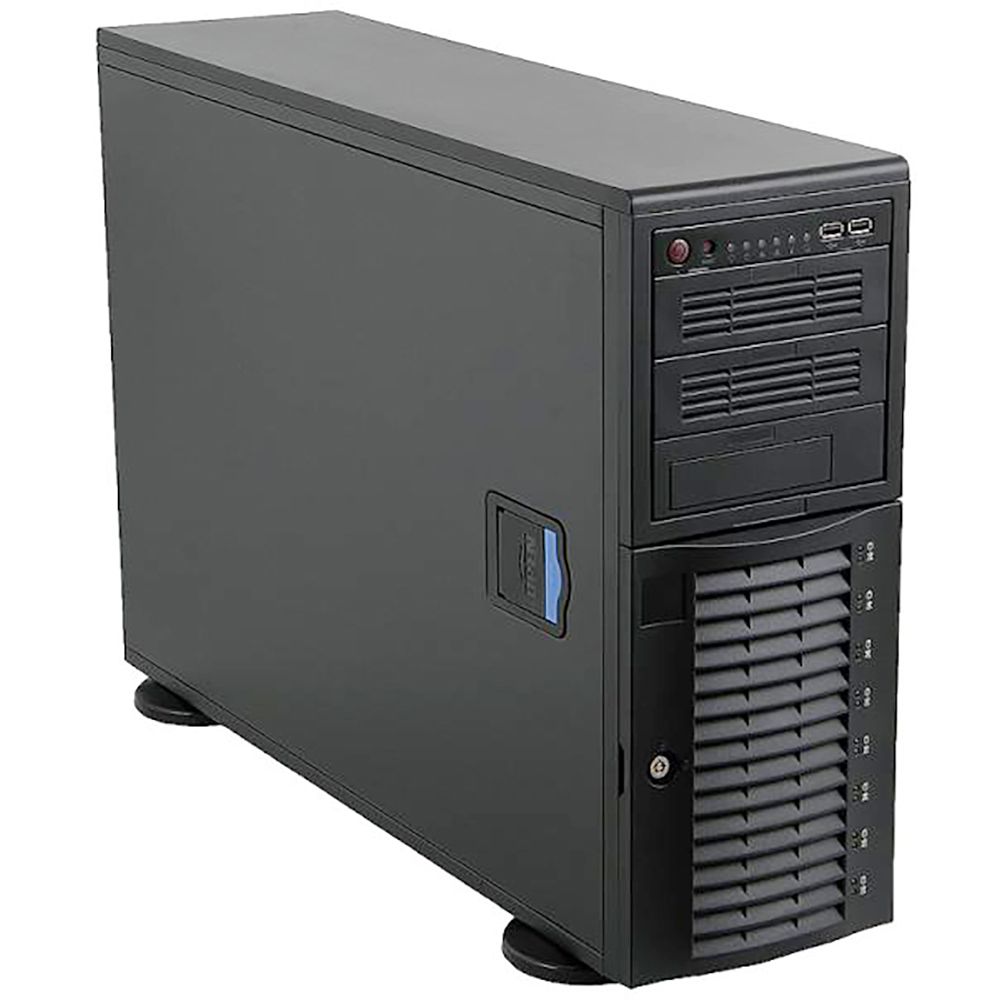

Шасси Supermicro SC743TQ-865B

Шасси Supermicro CSE-743TQ-865B (SuperChassis SC743TQ-865B) — это серверный корпус формата 4U/Full Tower, предназначенный для построения высокопроизводительных систем с высокой дисковой ёмкостью и возможностью как башенной, так и стойковой установки. Корпус поддерживает материнские платы формата E-ATX размером до 12" × 13", а также ATX, что позволяет использовать современные одно- и двухпроцессорные платформы корпоративного класса. Конструкция шасси предусматривает установку до восьми 3,5-дюймовых SAS/SATA накопителей с горячей заменой во фронтальной корзине, подключённой к 8‑портовому TQ-бэкплейну с поддержкой SGPIO/SES2 при использовании совместимых системных плат. Дополнительно доступны два внешних 5,25-дюймовых отсека и один внешний/внутренний 3,5-дюймовый отсек, которые могут использоваться для оптических приводов, резервных устройств или дополнительных модулей хранения. Встроенный блок питания формата PS2 мощностью 865 Вт обеспечивает необходимый запас по мощности для конфигураций с несколькими адаптерами расширения и полностью укомплектованной дисковой корзиной. Корпус может использоваться как отдельностоящий tower, так и устанавливаться в стандартные 19‑дюймовые стойки как 4U шасси при применении опциональных направляющих и ушек, что упрощает интеграцию в существующую инфраструктуру. Металлическая конструкция, фронтальная дверь с замком и датчик вскрытия боковой панели повышают безопасность и удобство эксплуатации в корпоративной среде.

Хранение данных и расширяемость

Supermicro CSE-743TQ-865B ориентирован на задачи, требующие высокой дисковой ёмкости и гибких возможностей расширения. Фронтальная корзина на восемь 3,5-дюймовых SAS/SATA накопителей с горячей заменой подключается к 8‑портовому TQ-бэкплейну, обеспечивающему индивидуальное подключение каждого диска и поддержку функций мониторинга состояния при использовании SGPIO/SES2. Наличие двух 5,25-дюймовых отсеков позволяет устанавливать оптические приводы, стримеры или модули под дополнительные диски через переходники, а 3,5-дюймовый отсек может быть использован для фронтальных устройств или дополнительного накопителя. Корпус поддерживает до семи полноразмерных по высоте слотов расширения (в зависимости от используемой системной платы), что позволяет устанавливать RAID- и HBA-контроллеры, высокоскоростные сетевые адаптеры и специализированные платы. Поддержка плат формата E-ATX и ATX делает платформу универсальной основой для файловых серверов, систем резервного копирования, приложений виртуализации и других решений с высокой нагрузкой на подсистему хранения.

• До восьми 3,5" SAS/SATA накопителей с горячей заменой во фронтальной корзине на 8‑портовом TQ-бэкплейне с поддержкой SGPIO.
• Два внешних 5,25" отсека и один 3,5" отсек для оптических приводов, стримеров или дополнительных модулей хранения.
• Поддержка материнских плат формата E-ATX 12" × 13" и ATX с установкой до семи плат расширения.
• Возможность использования как Full Tower, так и 4U rackmount шасси при установке соответствующих направляющих.
• Ориентация на файловые серверы, системы резервного копирования, прикладные и инфраструктурные серверы с высокой дисковой ёмкостью.

Энергопитание, охлаждение и эксплуатация

Шасси CSE-743TQ-865B оснащено блоком питания формата PS2 мощностью 865 Вт с двумя 80‑мм вентиляторами, рассчитанным на работу с серверными конфигурациями, включающими несколько дисков, адаптеров расширения и мощные процессоры. Блок питания обеспечивает необходимые линии питания для материнской платы формата E-ATX, дисковой корзины и дополнительных устройств, сохраняя стабильность при круглосуточной эксплуатации. Система охлаждения корпуса включает два 80‑мм PWM-вентилятора в центральной части шасси и один 92‑мм вентилятор на задней панели (в зависимости от конфигурации), формирующие направленный воздушный поток от фронтальной двери через дисковую корзину и процессорную зону к блоку питания. Корпус поддерживает установку воздушного кожуха (air shroud) для оптимизации обдува процессоров при использовании пассивных радиаторов и двухпроцессорных плат. Фронтальная панель оснащена индикаторами состояния питания, активности дисков, перегрева и отказа вентилятора, а также портами USB, что упрощает мониторинг и обслуживание. Наличие замка на фронтальной двери, датчика вскрытия боковой панели и совместимости с направляющими для стойки делает Supermicro CSE-743TQ-865B удобным и надёжным решением для корпоративных серверов, работающих в круглосуточном режиме.
