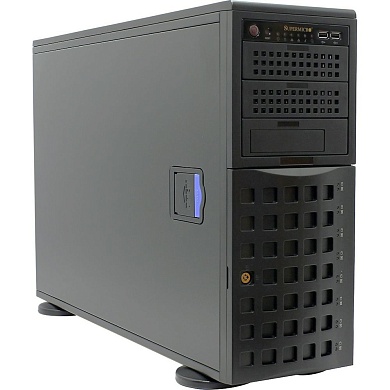

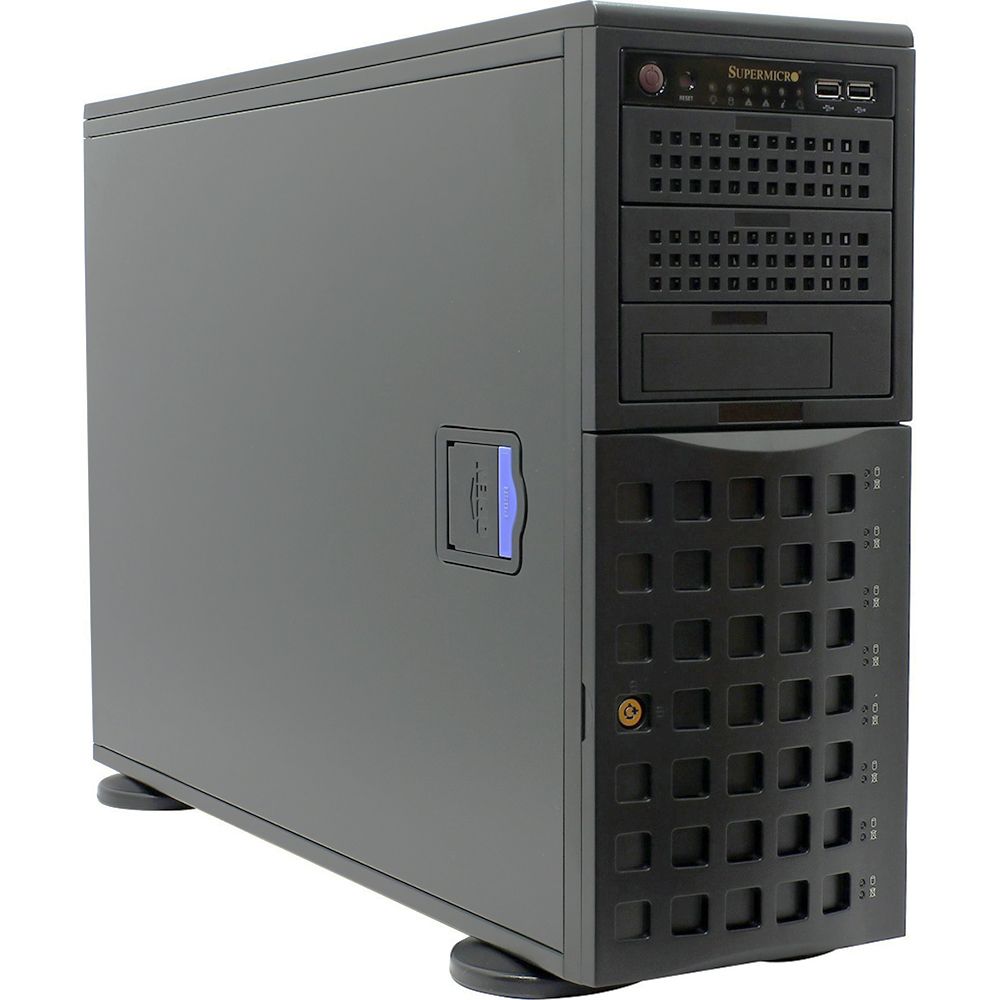

Шасси Supermicro SC745BAC-R1K23B-SQ

Шасси Supermicro SC745BAC-R1K23B-SQ (SuperChassis CSE-745BAC-R1K23B-SQ) — это универсальный 4U Tower/Rackmount корпус с пониженным уровнем шума, предназначенный для построения высокопроизводительных серверов и систем хранения данных на базе одно- и двухпроцессорных платформ. Корпус поддерживает материнские платы форм‑факторов E-ATX 13.68" x 13", ATX и microATX, что позволяет использовать современные серверные платы Supermicro с большим числом слотов памяти и карт расширения, включая конфигурации с несколькими графическими адаптерами. Во фронтальной части под запираемой дверцей расположена корзина на 8 универсальных отсеков для 3.5"/2.5" SAS3/SATA3 накопителей с возможностью горячей замены; подключение реализовано через 8‑портовый 12G SAS3/SAS2/SATA3 бэкплейн с поддержкой SES2/SES3, что обеспечивает мониторинг состояния дисков и интеграцию с контроллерами. Дополнительно предусмотрены три внешних 5.25" отсека и один внутренний 3.5" отсек, которые могут использоваться для оптических приводов, резервных устройств или системных дисков. Корпус оснащен высокоэффективной резервированной подсистемой питания суммарной мощностью 1230 Вт уровня 80 PLUS Titanium (2 x PWS-1K23A-SQ) и системой охлаждения с тремя центральными 80‑мм и двумя тыловыми 80‑мм PWM‑вентиляторами, обеспечивающими направленный воздушный поток через дисковую корзину, процессоры и слоты расширения. Исполнение Super Quiet с оптимизированной аэродинамикой, вентиляторами пониженных оборотов и «100 % cooling redundancy» делает SC745BAC-R1K23B-SQ подходящим для использования как в серверных комнатах, так и в офисных средах, где критичны и производительность, и акустический комфорт.

Конструкция и подсистема хранения

Supermicro SC745BAC-R1K23B-SQ относится к семейству шасси SC745 и сочетает в себе возможность напольной установки в виде башенного корпуса и монтажа в 19‑дюймовую стойку при помощи опциональных направляющих. Фронтальная корзина реализована на базе 8‑портового 4U/Tower SAS3/SAS2/SATA3 12Gbps бэкплейна, поддерживающего до 8 горячезаменяемых 3.5"/2.5" SAS3/SATA3 HDD/SSD с передачей данных до 12 Гбит/с для SAS3 и до 6 Гбит/с для SATA3, а также SES‑индикацию состояния накопителей. Универсальные лотки позволяют устанавливать как 3.5", так и 2.5" диски, что дает возможность комбинировать емкие HDD и высокопроизводительные SSD в рамках одной платформы. Три стандартных 5.25" отсека используются для оптических приводов, ленточных устройств или дополнительных корзин, а внутренний 3.5" отсек удобен для размещения системного диска, не занимая горячезаменяемые позиции. Фронтальная панель, помимо двери с замком и корзины дисков, содержит элементы управления и индикации, а также два порта USB 3.0 для удобного подключения внешних устройств.

• Форм‑фактор: 4U Tower/Rackmount корпус, поддерживающий установку в 19‑дюймовую стойку (при использовании комплектов направляющих) или напольное размещение.
• Поддерживаемые платы: серверные материнские платы до E-ATX 13.68" x 13", а также ATX и microATX.
• Дисковая корзина: 8 универсальных горячезаменяемых отсеков 3.5"/2.5" для SAS3/SAS2/SATA3 HDD/SSD.
• Бэкплейн: 8‑портовый 12G SAS3/SAS2/SATA3 бэкплейн для шасси SC743/SC745 с поддержкой SES2/SES3.
• Дополнительные отсеки: 3 внешних 5.25" слота и 1 внутренний 3.5" отсек под HDD.
• Слоты расширения: 7 полновысоких, полноразмерных по длине PCIe‑слотов, с возможностью установки до трех высокопроизводительных графических адаптеров.
• Передняя панель: дверца с замком, 2 порта USB 3.0, кнопки Power и Reset, индикаторы питания, активности HDD, состояния блоков питания, системной информации и сетевой активности.
• Безопасность: замок на двери корзины HDD и датчик вскрытия боковой панели.
• Габариты: высота около 452 мм (17.8"), ширина около 178 мм (7"), глубина около 647 мм (25.5"); масса порядка 26–27 кг (без установленного оборудования).
• Основные сценарии: серверы виртуализации, файловые и прикладные серверы, системы хранения данных и вычислительные узлы для малого и среднего бизнеса.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro SC745BAC-R1K23B-SQ комплектуется высокоэффективной резервированной подсистемой питания с двумя блоками PWS-1K23A-SQ суммарной мощностью 1230 Вт, сертифицированными по стандарту 80 PLUS Titanium, что обеспечивает КПД до 96 % и снижает энергозатраты и тепловыделение. Блоки питания работают по схеме 1+1, поддерживают горячую замену и рассчитаны на эксплуатацию в составе конфигураций с одним или двумя процессорами, несколькими адаптерами и полной корзиной дисков. Система охлаждения реализована в «Super Quiet» исполнении: используется три центральных 80‑мм PWM‑вентилятора и два 80‑мм тыловых вентилятора, подобранных по характеристикам для снижения уровня шума при сохранении требуемого воздушного потока; конструкция шасси рассчитана на «100 % cooling redundancy», то есть сохранение адекватного охлаждения при отказе одного вентилятора. В комплект входит воздуховод (air shroud) для направленного охлаждения процессорных сокетов, плата распределения питания и необходимые кабели. Корпус поддерживает мониторинг состояния блоков питания, скорости вращения вентиляторов, температуры и событий вскрытия панели средствами системной платы, что упрощает интеграцию в системы мониторинга и управления инфраструктурой. В совокупности это делает SC745BAC-R1K23B-SQ надежной, энергоэффективной и малошумной платформой для круглосуточной эксплуатации в корпоративных средах.
