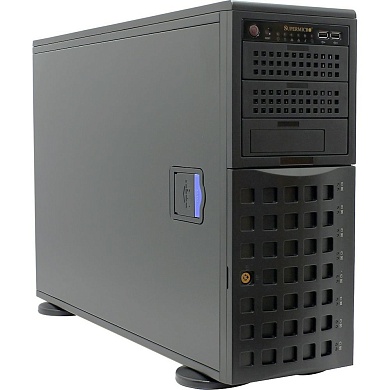

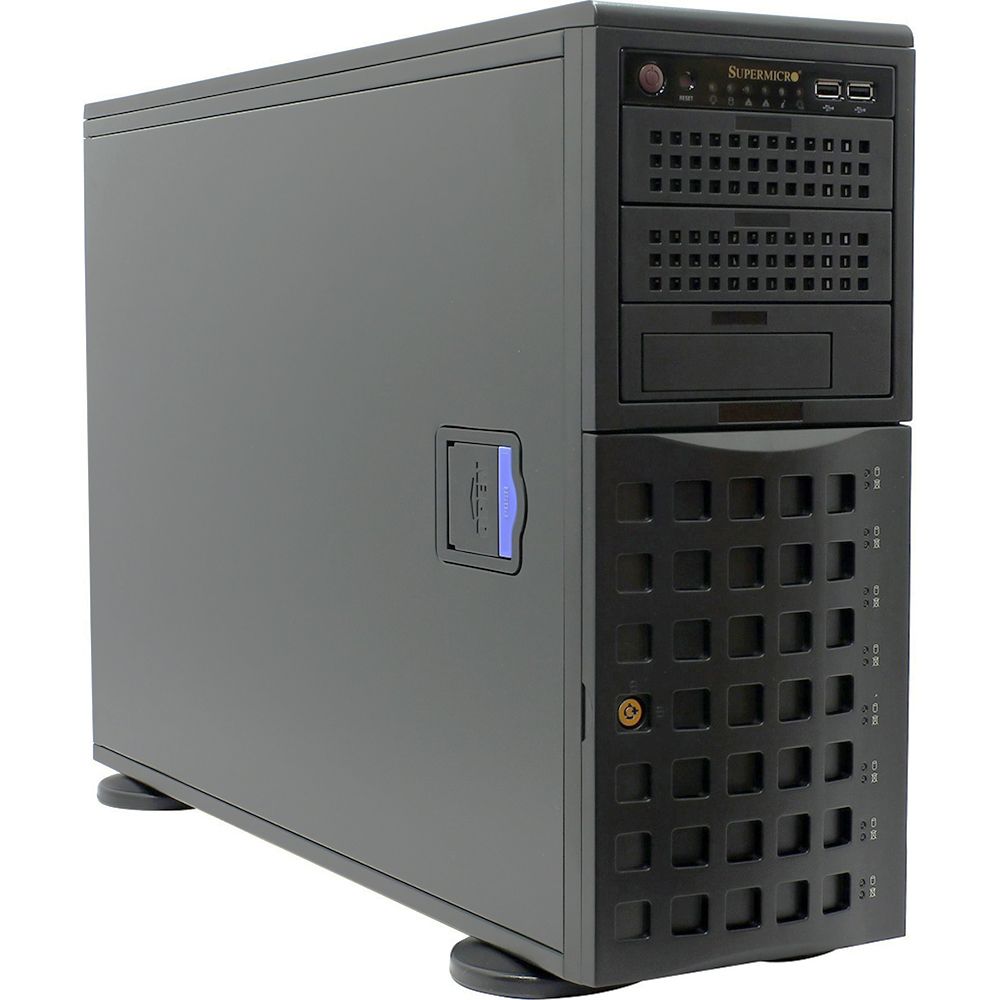

Шасси Supermicro SC745BTQ-R920B

Шасси Supermicro SC745BTQ-R920B (SuperChassis CSE-745BTQ-R920B) представляет собой универсальный 4U Tower/Rackmount корпус, разработанный для построения производительных серверов на базе одно- и двухпроцессорных платформ с широкими возможностями ввода‑вывода. Корпус поддерживает материнские платы форм‑факторов Enhanced E-ATX 13.68" x 13", ATX и Micro‑ATX, что позволяет использовать современные серверные платы Supermicro с большим количеством слотов памяти и карт расширения. Фронтальная часть шасси оснащена дверцей с замком, за которой расположена корзина на 8 отсеков для 3.5"/2.5" SAS/SATA накопителей с возможностью горячей замены, подключаемых через специализированный SAS‑бэкплейн серии 743 с контроллером AMI. Дополнительно корпус предоставляет два стандартных 5.25" отсека и один внутренний отсек под 3.5" накопитель, что упрощает разделение системных и пользовательских дисков, а также установку оптических приводов или других устройств. Корпус комплектуется высокоэффективной резервированной подсистемой питания суммарной мощностью 920 Вт уровня 80 PLUS Platinum и продуманной системой охлаждения, включающей три 80‑мм высокопроизводительных PWM‑вентилятора в средней зоне и два 80‑мм горячезаменяемых выдувных вентилятора. Благодаря сочетанию высокой емкости дисковой подсистемы, развитой системы питания и охлаждения, а также удобства обслуживания SC745BTQ-R920B подходит для серверов виртуализации, приложений хранения данных, инфраструктурных и прикладных серверов малого и среднего бизнеса.

Конструкция и дисковая подсистема

Supermicro SC745BTQ-R920B использует шасси серии SC745, ориентированное на совмещение возможностей tower‑и rackmount‑корпуса в одном решении. Основой дисковой подсистемы служит 8‑позиционный SAS/SATA бэкплейн CSE-SAS-743TQ (743 SAS BACKPLANE W/AMI MG9072), поддерживающий до 8 3.5"/2.5" SAS/SATA накопителей с возможностью горячей замены, что упрощает построение RAID‑массивов и обслуживание дисков без остановки системы. Конструкция корзины позволяет использовать 3.5" и 2.5" накопители (через адаптеры) в рамках единых салазок, а наличие фронтальной двери с замком защищает диски от несанкционированного доступа. Кроме того, доступны два стандартных 5.25" отсека, которые могут использоваться для установки оптических приводов, резервных устройств или дополнительных корзин под диски, и один внутренний 3.5" отсек, удобный для размещения системного диска или служебного накопителя.

• Форм‑фактор: 4U Tower/Rackmount корпус с возможностью установки в стандартную 19‑дюймовую стойку с использованием комплектов направляющих.
• Поддерживаемые материнские платы: Enhanced E-ATX 13.68" x 13", ATX и Micro‑ATX серверные платы Supermicro.
• Фронтальная корзина: 8 x 3.5"/2.5" SAS/SATA отсека с возможностью горячей замены, подключаемых через SAS‑бэкплейн.
• Бэкплейн: 743 SAS BACKPLANE W/AMI MG9072 с поддержкой до 8 SAS/SATA накопителей и интегрированными функциями управления.
• Дополнительные отсеки: 2 x 5.25" внешних отсека и 1 x 3.5" внутренний фиксированный отсек под HDD.
• Слоты расширения: 7 полновысоких, полноразмерных по длине слотов для плат расширения.
• Передние разъемы и элементы: 2 x USB 3.0 порта, кнопки Power и Reset, индикаторы питания, активности дисков, перегрева, состояния блоков питания и UID‑индикатор.
• Конструкция корпуса: стальной корпус черного цвета с фронтальной дверцей с замком и датчиком вскрытия боковой панели.
• Габариты: приблизительно 452 x 178 x 647 мм (Г x В x Ш), масса порядка 28 кг в зависимости от конфигурации.
• Назначение: серверы виртуализации, файловые и прикладные серверы, решения для небольших и средних дата‑центров и офисных серверных.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro SC745BTQ-R920B оснащено высокоэффективной резервированной подсистемой питания на базе двух блоков PWS-920P-SQ суммарной мощностью 920 Вт, сертифицированных по стандарту 80 PLUS Platinum и работающих по схеме 1+1. Такая конфигурация обеспечивает сохранение работоспособности системы при отказе одного из модулей и позволяет выполнять его горячую замену без остановки сервера, при этом высокий КПД снижает энергопотребление и тепловыделение. За охлаждение корпуса отвечают три 80 x 38‑мм высокопроизводительных PWM‑вентилятора в средней части шасси, создающих направленный воздушный поток через дисковую корзину, процессорную зону и слоты расширения, а также два 80‑мм горячезаменяемых вытяжных вентилятора в задней части корпуса. Система воздуховодов (air shroud), входящая в комплект, обеспечивает прицельный обдув процессорных сокетов и критичных компонентов материнской платы. Корпус поддерживает мониторинг состояния вентиляторов, блоков питания и датчика вскрытия панели средствами системной платы, что упрощает интеграцию в системы мониторинга и управления инфраструктурой. В результате SC745BTQ-R920B обеспечивает сочетание высокой отказоустойчивости, эффективного охлаждения и удобства обслуживания, необходимое для круглосуточной работы серверных систем.
