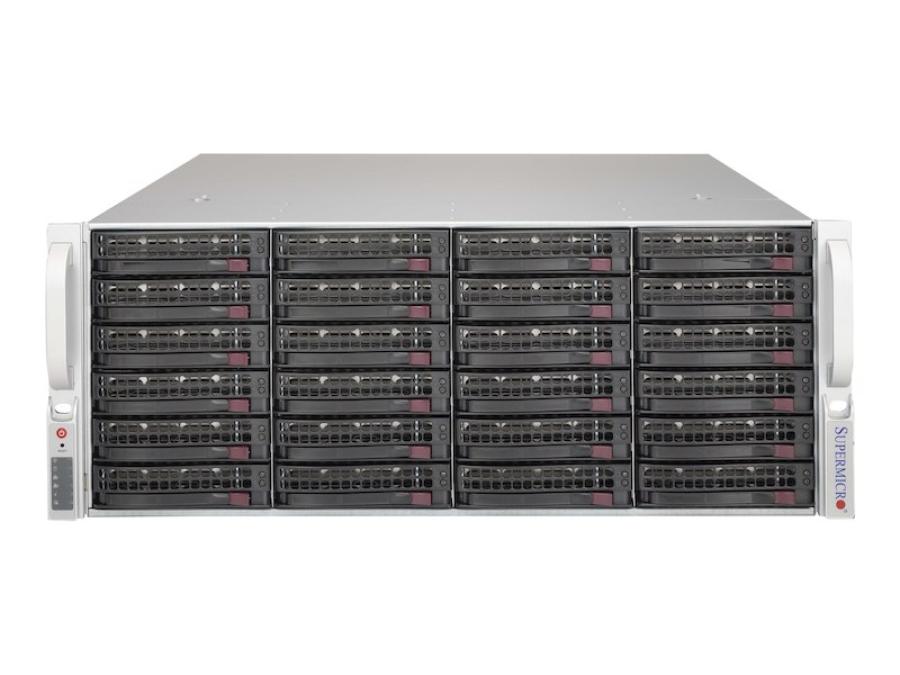

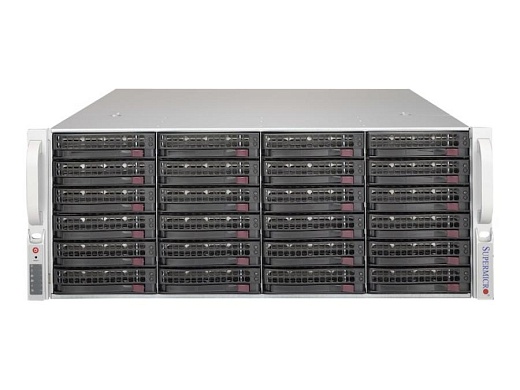

Шасси Supermicro SC846BE1C-R1K23B

Шасси Supermicro SC846BE1C-R1K23B (SuperChassis CSE-846BE1C-R1K23B) — это высокоплотный 4U стоечный корпус, ориентированный на построение масштабируемых систем хранения enterprise‑уровня и серверов с большим числом дисков и повышенными требованиями к отказоустойчивости. Корпус предназначен для установки в стандартные 19‑дюймовые стойки и поддерживает материнские платы форм‑фактора Enhanced E-ATX 13.68" x 13", E-ATX 12" x 13" и ATX 12" x 10", что позволяет использовать одно- и двухпроцессорные платформы на базе современных процессоров Intel и AMD. Фронтальная панель предоставляет 24 отсека для 3.5" SAS3/SATA3 накопителей с возможностью горячей замены, ориентированных на использование SAS3/SAS2 или SATA3 HDD/SSD с пропускной способностью до 12 Гбит/с. Основой дисковой подсистемы выступает 24‑портовый 4U SAS3 12Gbps single‑expander бэкплейн BPN-SAS3-846EL1 (E1C) с интерфейсами Mini SAS HD (SFF‑8643), что уменьшает количество кабелей, упрощает подключение и обеспечивает централизованное управление подключением всех дисков. Корпус построен на платформе SC846B, выполнен из стали с усиленной рамой и оснащён полным комплектом салазок, воздуховодом и кабельным набором, что делает его готовой основой для построения файловых, бэкап‑ и программно‑определяемых систем хранения.

Конструкция и подсистема хранения

Supermicro SC846BE1C-R1K23B относится к семейству SC846B и использует SAS3‑экспандерный бэкплейн BPN-SAS3-846EL1, который поддерживает до 24 3.5" SAS3/SATA3 накопителей и обеспечивает пропускную способность до 12 Гбит/с на линию. Single‑expander архитектура упрощает подключение к одному или нескольким SAS‑контроллерам через Mini SAS HD (SFF‑8643) порты, снижает число кабелей и облегчает масштабирование и обслуживание системы хранения. Бэкплейн поддерживает как SAS3/SAS2, так и SATA3 диски, а также функции SES2/SGPIO для мониторинга состояния корзин, температуры и событий, связанных с накопителями (при использовании совместимого контроллера). Фронтальные лотки обеспечивают горячую замену накопителей и оснащены светодиодами активности и статуса, а комплект поставки включает 24 салазки для дисков, воздуховод (air shroud), рельсы для монтажа в стойку и кабели фронтальной панели.

• Форм‑фактор: 4U Rackmount шасси для установки в стандартные 19‑дюймовые стойки.
• Поддерживаемые материнские платы: Enhanced E-ATX (13.68" x 13"), E-ATX 12" x 13", ATX 12" x 10".
• Дисковая подсистема: 24 фронтальных 3.5" отсека для SAS3/SAS2/SATA3 HDD/SSD с возможностью горячей замены.
• Бэкплейн: 24‑портовый 4U SAS3 12Gbps single‑expander BPN-SAS3-846EL1 (E1C) с интерфейсами Mini SAS HD (SFF‑8643), поддержкой SAS3/SAS2 и SATA3.
• Поддерживаемые интерфейсы накопителей: SAS3, SAS2, SATA3.
• Слоты расширения: 7 полновысоких, полноразмерных по длине PCI‑E слотов.
• Передняя панель: кнопки Power и Reset, UID‑кнопка/индикатор, индикаторы питания, активности дисков, перегрева, отказа блока питания и сетевой активности.
• Габариты шасси: 437 x 178 x 660 мм (Ш x В x Г), вес около 34 кг (без установленного оборудования).
• Материал и исполнение: стальной корпус серии SC846B в чёрном цвете, с усиленной рамой и направляющими для монтажа.
• Области применения: высокоемкие СХД, файловые, бэкап‑ и архивные серверы, программно‑определяемые хранилища и виртуализационные платформы.

Питание, охлаждение и эксплуатационная надёжность

Шасси Supermicro SC846BE1C-R1K23B оснащено высокоэффективной резервированной подсистемой питания на базе двух блоков PWS-1K23A-1R суммарной мощностью 1200 Вт, соответствующих уровню 80 PLUS Titanium с КПД до 96 %. Блоки питания работают по схеме 1+1, обеспечивая сохранение работоспособности системы при отказе одного модуля и возможность его горячей замены; при входном напряжении 200–240 В переменного или постоянного тока обеспечивается полная мощность 1200 Вт, а при 100–127 В переменного тока — до 1000 Вт. Поддержка интерфейса PMBus 1.2 позволяет системам управления и мониторинга получать детальную информацию о состоянии питания и управлять режимами работы БП. Система охлаждения включает три центральных 80‑мм горячезаменяемых PWM‑вентилятора и два 80‑мм горячезаменяемых тыловых вентилятора, формирующих направленный воздушный поток через корзину дисков, процессорную зону и слоты расширения; конструкция рассчитана на «100 % cooling redundancy». В комплект входит регулируемый воздуховод (air shroud), обеспечивающий прицельный обдув процессорных сокетов и других тепловыделяющих компонентов системной платы. Наличие датчика вскрытия корпуса, мониторинга температуры, скорости вращения вентиляторов, состояния блоков питания и SES2/SGPIO‑функций на бэкплейне облегчает интеграцию SC846BE1C-R1K23B в корпоративные системы мониторинга и позволяет своевременно реагировать на отклонения. Всё это делает шасси надёжной платформой для круглосуточной эксплуатации в критичных к доступности данных инфраструктурах.
