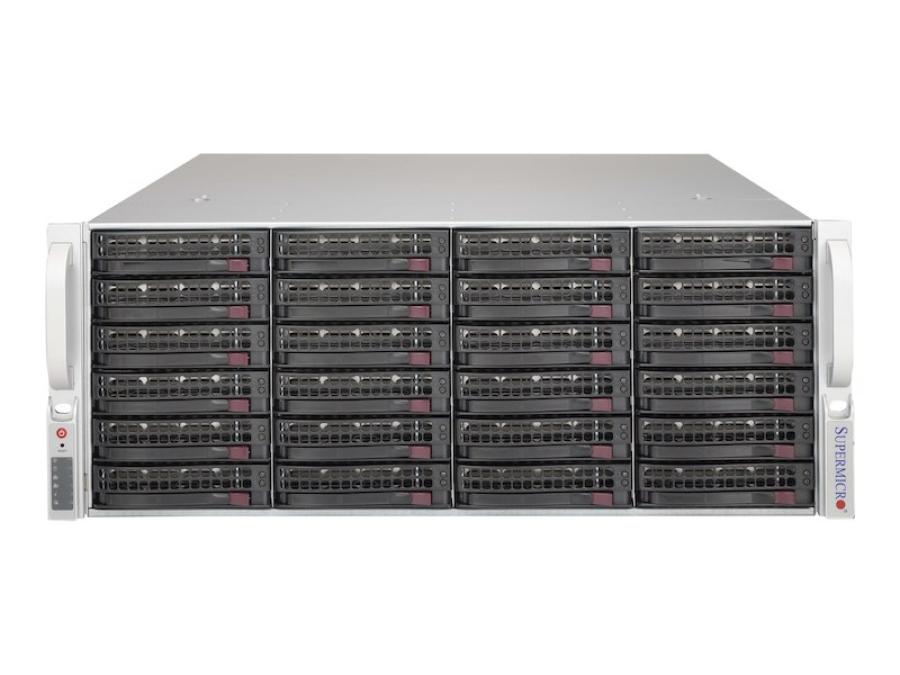

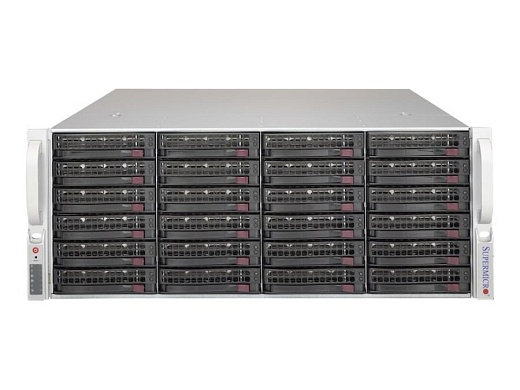

Шасси Supermicro SC846BE2C-R1K23B

Шасси Supermicro SC846BE2C-R1K23B (SuperChassis CSE-846BE2C-R1K23B) — это высокоплотный 4U стоечный корпус, предназначенный для построения масштабируемых и отказоустойчивых систем хранения enterprise‑уровня и серверов с большим количеством дисков. Корпус рассчитан на установку в стандартные 19‑дюймовые стойки и поддерживает материнские платы форм‑факторов EE-ATX 13.68" x 13", E-ATX 12" x 13" и ATX 12" x 10", что позволяет использовать одно- и двухпроцессорные платформы на базе современных процессоров Intel и AMD. Фронтальная панель предоставляет 24 отсека для 3.5" SAS3/SAS2/SATA3 накопителей с возможностью горячей замены, поддерживающих пропускную способность до 12 Гбит/с и предназначенных для использования enterprise‑класса HDD/SSD. Основой дисковой подсистемы выступает 24‑портовый 4U SAS3 12Gbps dual‑expander бэкплейн BPN-SAS3-846EL2 (E2C), оснащённый интерфейсами Mini SAS HD (SFF‑8643) и обеспечивающий избыточность путей для двухпортовых SAS‑накопителей и упрощённую кабельную разводку. Корпус построен на базе стального шасси SC846B, поставляется с комплектом салазок, воздуховодом и кабельным набором и ориентирован на применение в файловых, бэкап‑ и программно‑определяемых системах хранения, а также в виртуализационных и кластерных комплексах.

Конструкция и подсистема хранения

Supermicro SC846BE2C-R1K23B относится к семейству SC846B и использует SAS3 dual‑expander бэкплейн BPN-SAS3-846EL2, обеспечивающий подключение до 24 3.5" SAS3/SAS2/SATA3 накопителей с пропускной способностью до 12 Гбит/с на линию. Dual‑expander архитектура позволяет организовать избыточные пути к двухпортовым SAS‑дискам (multipath), повышая отказоустойчивость и доступность данных; для однопортовых SATA‑накопителей резервирование путей не реализуется, однако они полностью поддерживаются по интерфейсу и скорости. Бэкплейн использует Mini SAS HD (SFF‑8643) разъёмы для подключения к SAS‑HBA или RAID‑контроллерам, снижая количество кабелей и упрощая компоновку внутри корпуса. Фронтальные лотки поддерживают горячую замену, оснащены индикаторами активности и статуса и поставляются в количестве 24 штук, а дополнительно корпус может оснащаться задним модулем на 2 x 2.5" накопителя и внутренними фиксированными отсеками в зависимости от выбранного комплекта.

• Форм‑фактор: 4U Rackmount шасси для установки в стандартные 19‑дюймовые стойки.
• Поддерживаемые материнские платы: EE-ATX 13.68" x 13", E-ATX 12" x 13", ATX 12" x 10".
• Дисковая подсистема: 24 фронтальных 3.5" горячезаменяемых отсека для SAS3/SAS2/SATA3 HDD/SSD.
• Бэкплейн: 24‑портовый 4U SAS3 12Gbps dual‑expander BPN-SAS3-846EL2 (E2C) с Mini SAS HD (SFF‑8643) интерфейсами.
• Резервирование путей: dual‑expander обеспечивает избыточность путей для двухпортовых SAS‑накопителей; для SATA‑дисков используется одиночный путь.
• Слоты расширения: 7 полновысоких, полноразмерных по длине PCI‑E слотов.
• Передняя панель: кнопки Power и Reset, UID‑кнопка, индикаторы питания, активности дисков, перегрева, отказа блока питания и сетевой активности.
• Габариты: около 437 x 178 x 660 мм (Ш x В x Г), вес примерно 34–36 кг без установленного оборудования.
• Материал корпуса: стальной корпус SC846B чёрного цвета с усиленной рамой и оптимизированной прокладкой кабелей.
• Области применения: высокоемкие и отказоустойчивые СХД, файловые, бэкап‑ и архивные серверы, распределённые и кластерные решения.

Питание, охлаждение и эксплуатационная надёжность

Шасси Supermicro SC846BE2C-R1K23B оснащено высокоэффективной резервированной подсистемой питания на базе двух блоков PWS-1K23A-1R суммарной мощностью 1200 Вт, сертифицированных по стандарту 80 PLUS Titanium с КПД до 96 %. Блоки питания работают по схеме 1+1, обеспечивая сохранение работоспособности системы при отказе одного модуля и возможность его горячей замены; при входном напряжении 200–240 В переменного или постоянного тока они обеспечивают полную мощность 1200 Вт, а при 100–127 В переменного тока — до 1000 Вт. Поддержка интерфейса PMBus 1.2 позволяет системам мониторинга отслеживать состояние БП и управлять их параметрами. Система охлаждения построена по схеме «redundant cooling» и включает три горячезаменяемых центральных 80‑мм PWM‑вентилятора и два 80‑мм выдувных вентилятора в задней части корпуса, формирующих направленный воздушный поток через дисковую корзину, процессорные радиаторы и платы расширения; регулируемый воздуховод (air shroud) обеспечивает прицельный обдув процессорных сокетов. Наличие датчика вскрытия корпуса, мониторинга температуры, скорости вращения вентиляторов и состояния блоков питания, а также поддержки SES/SGPIO на уровне бэкплейна облегчает интеграцию SC846BE2C-R1K23B в корпоративные системы мониторинга и позволяет своевременно реагировать на отклонения. Всё это делает шасси надёжной, энергоэффективной и масштабируемой платформой для круглосуточной эксплуатации в критически важных системах хранения данных.
