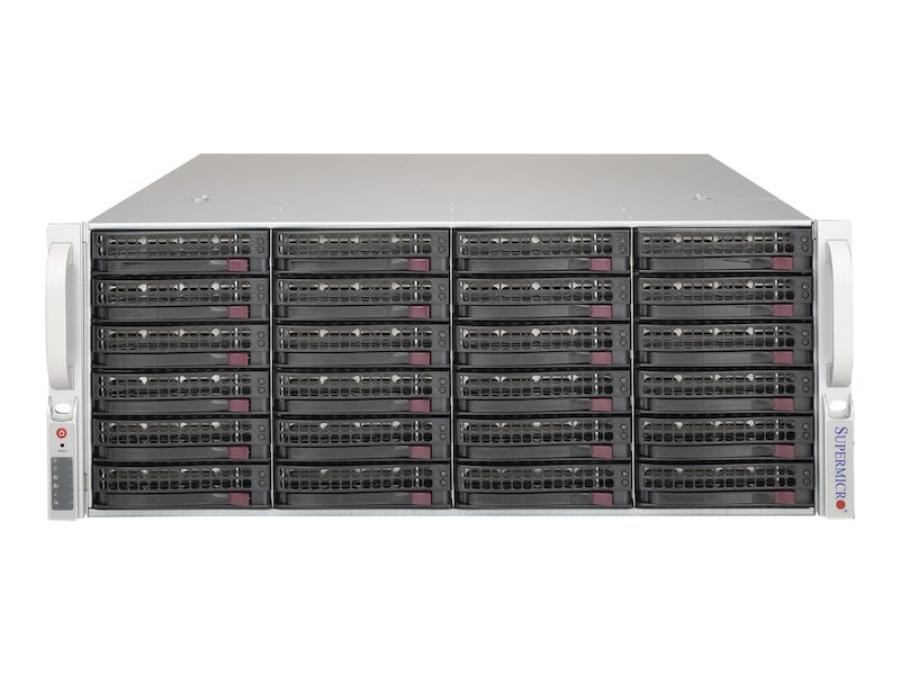

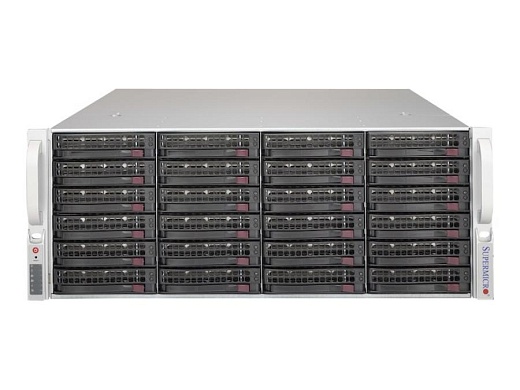

Шасси Supermicro SC846TQ-R1200B

Шасси Supermicro SC846TQ-R1200B (SuperChassis CSE-846TQ-R1200B) — это высокоплотный 4U стоечный корпус, разработанный для построения enterprise‑уровня систем хранения и серверов с большим количеством дисков. Корпус предназначен для установки в стандартные 19‑дюймовые стойки и поддерживает материнские платы форм‑факторов Enhanced E-ATX 13.68" x 13", E-ATX 12" x 13", ATX 12" x 10" и Micro‑ATX 9.6" x 9.6", что позволяет использовать широкий спектр одно- и двухпроцессорных платформ Supermicro. Во фронтальной части шасси расположена корзина на 24 отсека для 3.5" SAS/SATA накопителей с возможностью горячей замены; подключение реализовано через 24‑портовый 4U TQ‑бэкплейн SAS-846TQ с поддержкой SAS/SATA 3/6 Гбит/с, SES‑2 и 24 отдельными SATA‑разъемами. Конструкция корпуса предусматривает до двух дополнительных внутренних 3.5" накопителей или конфигурацию «2 x 2.5" + DVD» в зависимости от комплекта поставки, что удобно для вынесения системных или служебных дисков за пределы основной корзины. Высокоэффективная резервированная подсистема питания суммарной мощностью 1200 Вт уровня 80 PLUS Gold и система охлаждения из пяти горячезаменяемых 80‑мм вентиляторов обеспечивают стабильную работу шасси при полной загрузке дисками и платами расширения.

Конструкция и подсистема хранения

Supermicro SC846TQ-R1200B входит в семейство шасси SC846 и ориентирован на максимальную емкость и гибкость конфигурации дисковой подсистемы в 4U форм‑факторе. Фронтальная корзина реализована на базе 24‑портового 4U direct attached TQ‑бэкплейна SAS-846TQ, который поддерживает до 24 3.5" SAS/SATA накопителей с возможностью горячей замены и передачей данных на скоростях до 3/6 Гбит/с, а также SES‑2 для мониторинга состояния дисков и корзин (при наличии поддерживающего контроллера). Каждый из 24 слотов подключается к своему SATA‑разъему на бэкплейне, что позволяет реализовывать индивидуальные или сгруппированные конфигурации в зависимости от выбранной схемы кабельной разводки. Дополнительно шасси поддерживает установку до двух внутренних 3.5" накопителей или двух 2.5" дисков плюс DVD‑привод, что удобно для размещения системного тома и служебных дисков без использования фронтальных корзин.

• Форм‑фактор: 4U Rackmount корпус для стандартных 19‑дюймовых шкафов.
• Поддерживаемые материнские платы: Enhanced E-ATX 13.68" x 13", E-ATX 12" x 13", ATX 12" x 10", Micro‑ATX 9.6" x 9.6".
• Фронтальные отсеки: 24 x 3.5" горячезаменяемых SAS/SATA HDD/SSD.
• Бэкплейн: 24‑портовый 4U SAS-846TQ с поддержкой SAS/SATA 3/6 Гбит/с, SES‑2 и 24 индивидуальными SATA‑разъёмами.
• Дополнительные накопители: опционально до 2 x 3.5" внутренних HDD или 2 x 2.5" HDD/SSD плюс DVD‑привод.
• Слоты расширения: 7 полновысоких, полноразмерных по длине PCI‑E слотов.
• Передняя панель: кнопки Power и Reset, индикаторы питания, активности HDD, перегрева, состояния блоков питания и сетевой активности.
• Конструкция корпуса: стальной корпус черного цвета с усиленной рамой, оптимизированной прокладкой кабелей и каналами воздушного потока.
• Габариты: около 437 x 178 x 660 мм (Ш x В x Г), масса примерно 34 кг без установленного оборудования.
• Применение: высокоемкие системы хранения, файловые, бэкап‑ и архивные серверы, решения для резервного копирования и программно‑определяемых СХД.

Питание, охлаждение и эксплуатационная надежность

Шасси Supermicro SC846TQ-R1200B оснащено резервированной подсистемой питания, включающей два блока мощностью по 1200 Вт, сертифицированных по стандарту 80 PLUS Gold и работающих по схеме 1+1, что обеспечивает высокий КПД и снижение энергозатрат при круглосуточной эксплуатации. Блоки питания рассчитаны на работу в режимах с полной загрузкой корзины дисками и несколькими платами расширения, а поддержка горячей замены позволяет производить обслуживание без остановки сервиса. Для охлаждения используются пять горячезаменяемых вентиляторов: три 80 x 80 x 38‑мм высокопроизводительных вентилятора в центральной части шасси и два 80‑мм выдувных вентилятора в задней зоне, формирующие направленный воздушный поток через корзину дисков, процессоры и слоты расширения; воздушный кожух (air shroud) обеспечивает прицельный обдув процессорных сокетов и критичных компонентов. Шасси поддерживает мониторинг температуры, скорости вращения вентиляторов и состояния блоков питания средствами системной платы и SES‑функций бэкплейна, что упрощает интеграцию в корпоративные системы мониторинга. В совокупности энергоэффективное резервированное питание, «100 % cooling redundancy» и продуманная механика делают SC846TQ-R1200B надежной платформой для построения долговременных, круглосуточно работающих систем хранения и серверной инфраструктуры.
