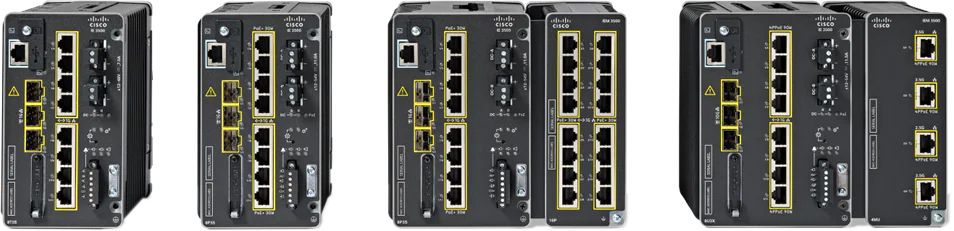

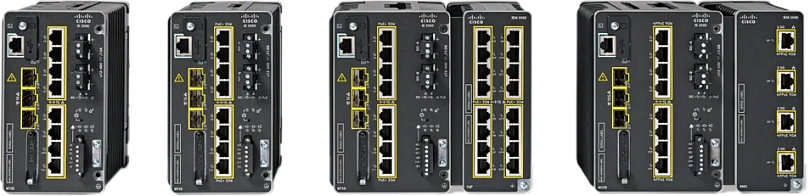

Коммутатор Cisco IE-3500-8T3X-A

Cisco IE-3500-8T3X-A — это промышленный управляемый коммутатор линейки Cisco IE3500 Rugged Series, предназначенный для построения высокопроизводительных сетей на промышленном периметре с поддержкой 10-гигабитных uplink-подключений и расширенного L3-функционала. Устройство объединяет восемь медных гигабитных портов Ethernet и три SFP+ слота 1/10 Гбит/с в модульном форм-факторе для монтажа на DIN-рейку, что позволяет одновременно обеспечивать гигабитный доступ на уровне поля и высокоскоростную магистраль. Коммутатор рассчитан на эксплуатацию в суровых условиях: рабочий температурный диапазон от –40 °C до +75 °C, пассивное (безвентиляторное) охлаждение, стойкость к вибрациям, ударам, электромагнитным помехам и перенапряжениям соответствуют промышленным и энергетическим стандартам. Модель IE-3500-8T3X-A работает под управлением программной платформы Cisco IOS XE и поставляется с лицензией Network Advantage, обеспечивающей расширенный набор L3-функций, включая динамическую маршрутизацию и поддержку фабричных архитектур на базе BGP EVPN. Благодаря поддержке технологий Time-Sensitive Networking, протокола IEEE 1588v2 PTP и промышленных механизмов резервирования коммутатор ориентирован на задачи машинного зрения, AI-аналитики, edge-to-cloud интеграции, энергетики и транспортной инфраструктуры, где критичны высокая пропускная способность и предсказуемые задержки.

Ключевые аппаратные характеристики Cisco IE-3500-8T3X-A

• Коммутатор IE-3500-8T3X-A имеет 8 портов 10/100/1000BASE-T (RJ-45) для подключения конечных устройств и 3 SFP+ слота с поддержкой скоростей 1 Гбит/с и 10 Гбит/с для высокоскоростных uplink-подключений.
• Модель относится к non-PoE-исполнению и не имеет встроенного PoE-бюджета, что ориентировано на сценарии с отдельной силовой инфраструктурой и сниженным тепловыделением базового устройства.
• Модульная архитектура поддерживает установку IEM-модулей расширения на 4, 8 или 16 дополнительных портов, что позволяет масштабировать портовую ёмкость без замены базового коммутатора и адаптировать конфигурацию под требования проекта.
• Обеспечивается коммутация на скорости line-rate для всех портов, поддерживается таблица MAC-адресов ёмкостью до 24 000 записей и работа с jumbo-кадрами размером до 9198 байт (с учётом ограничений отдельных функций).
• Поддерживаются до 1024 активных VLAN и до 4096 VLAN ID, до 1024 IGMP-групп и до 128 экземпляров Spanning Tree, а также комбинированные списки контроля доступа (PACL, VACL, RACL) суммарной ёмкостью до 1536 записей.
• Коммутатор способен обрабатывать до 7000 непрямых маршрутов IPv4 и порядка 1500 непрямых маршрутов IPv6, что позволяет использовать его как маршрутизирующий узел в распределённых промышленных сетях и фабриках.
• Системные ресурсы включают 8 ГБ DRAM и около 5,1 ГБ доступной flash-памяти для хранения образов Cisco IOS XE и конфигураций, а также поддержку SD-карты объёмом до 16 ГБ для резервного копирования, хранения логов и ускоренного восстановления.
• IE-3500-8T3X-A рассчитан на питание постоянным током в номинальном диапазоне 12–48 V DC (допустимый диапазон 9,6–60 V DC) и имеет два независимых входа питания для организации резервированного электроснабжения.
• Металлический корпус со степенью защиты IP30 и пассивным (безвентиляторным) охлаждением рассчитан на монтаж на DIN-рейку и эксплуатацию в диапазоне температур от –40 °C до +75 °C, а также отвечает требованиям по стойкости к вибрациям, ударам, электромагнитным помехам и перепадам напряжения.
• Коммутатор оснащён консольными интерфейсами (RS-232 через RJ-45 и USB Type-C), портом USB 2.0 и линиями аварийной сигнализации alarm I/O для интеграции с внешними системами мониторинга и управления.

Функциональные возможности и области применения

Cisco IE-3500-8T3X-A реализует расширенный набор функций уровня L2/L3, необходимых для построения высокопроизводительных промышленных IP-сетей с поддержкой 10G-uplink. Поддерживаются VLAN, протоколы STP, RSTP и MSTP, агрегирование каналов EtherChannel (LACP), межвлановая маршрутизация, статическая маршрутизация, а также динамические протоколы OSPF, OSPFv3, RIP и BGP в рамках лицензии Network Advantage. Для обеспечения отказоустойчивости и минимального времени восстановления в промышленных топологиях коммутатор поддерживает промышленные протоколы Media Redundancy Protocol, Resilient Ethernet Protocol и Device Level Ring, а также функции высокодоступных схем резервирования в составе платформы IE3500. Поддержка IEEE 1588v2 Precision Time Protocol и технологий frame preemption по IEEE 802.1Qbu и IEEE 802.3br обеспечивает детерминированную передачу трафика и точную синхронизацию для приложений реального времени, таких как машинное зрение, управление движением, энергетические системы и критичные управляющие контуры.

Программная платформа Cisco IOS XE предоставляет развитые механизмы безопасности и наблюдаемости, включая Secure Boot с аппаратным корнем доверия Cisco Trust Anchor, SUDI, аутентификацию на основе 802.1X, DHCP Snooping, Dynamic ARP Inspection, IP Source Guard и поддержку MACsec для шифрования трафика на канальном уровне. Коммутатор поддерживает Full Flexible NetFlow и потоковую телеметрию, интегрируется с Cisco Catalyst Center и другими системами централизованного управления и мониторинга, а также предоставляет интерфейсы CLI, web и SNMP для администрирования. Благодаря сочетанию восьми гигабитных медных портов, трёх 10G SFP+ uplink-слотов, модульной архитектуры, расширенного L3-функционала и поддержки промышленных протоколов Cisco IE-3500-8T3X-A подходит для построения сетей промышленной автоматизации, систем видеонаблюдения с высокой пропускной способностью, интеллектуальных транспортных систем, подстанционных решений и edge-to-cloud-инфраструктур, где требуются высокоскоростные uplink-подключения, предсказуемые задержки и отказоустойчивость.
