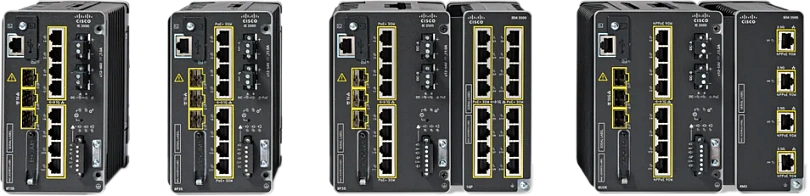

Коммутатор Cisco IE-3500-8T3X-E

Cisco IE-3500-8T3X-E — это промышленный управляемый коммутатор серии Cisco IE3500 Rugged Series, разработанный для построения высокопроизводительных сетей на промышленном периметре с поддержкой 10-гигабитных uplink-подключений. Устройство объединяет восемь медных гигабитных портов Ethernet и три SFP+ слота 1/10 Гбит/с, обеспечивая гибкую архитектуру доступа и высокоскоростной магистрали в компактном корпусе для монтажа на DIN-рейку. Коммутатор рассчитан на эксплуатацию в суровых условиях окружающей среды: рабочий температурный диапазон от –40 °C до +75 °C, пассивное (безвентиляторное) охлаждение, стойкость к вибрациям, ударным нагрузкам, электромагнитным помехам и перенапряжениям. Модель IE-3500-8T3X-E работает под управлением программной платформы Cisco IOS XE и поставляется с лицензией Network Essentials, обеспечивающей функции коммутации и маршрутизации уровня L2/L3, необходимые для интеграции ИТ- и ОТ-инфраструктуры. Благодаря поддержке промышленных протоколов резервирования, технологий детерминированной передачи трафика и встроенных механизмов безопасности коммутатор подходит для применения в системах машинного зрения, аналитики, edge-to-cloud-сценариях, транспортной инфраструктуре, энергетике и промышленной автоматизации.

Ключевые аппаратные характеристики Cisco IE-3500-8T3X-E

• Коммутатор IE-3500-8T3X-E оснащён 8 портами 10/100/1000BASE-T (RJ-45) для подключения конечных устройств и 3 SFP+ слотами, поддерживающими режимы 1 Гбит/с и 10 Гбит/с для высокоскоростных uplink-линий.
• Модель относится к non-PoE-вариантам и не имеет встроенного PoE-бюджета, что ориентировано на сценарии с отдельной силовой инфраструктурой и сниженным тепловыделением базового устройства.
• Коммутатор выполняет коммутацию на скорости line-rate для всех портов и поддерживает таблицу MAC-адресов ёмкостью до 24 000 записей, что обеспечивает работу в сетях с большим количеством узлов.
• Поддерживаются до 1024 активных VLAN при общем числе до 4096 VLAN ID, до 1024 IGMP-групп и до 128 экземпляров Spanning Tree, а также комбинированные списки контроля доступа (PACL, VACL, RACL) суммарной ёмкостью до 1536 записей.
• Коммутатор способен обрабатывать до 7000 непрямых маршрутов IPv4 и порядка 1500 непрямых маршрутов IPv6, что позволяет использовать его в качестве маршрутизирующего узла в распределённых промышленных сетях.
• Аппаратные ресурсы включают 8 ГБ DRAM и около 5,1 ГБ доступной flash-памяти для хранения образов Cisco IOS XE и конфигураций, а также поддержку SD-карты объёмом до 16 ГБ для резервного копирования и журналирования.
• Устройство рассчитано на питание постоянным током в номинальном диапазоне 12–48 V DC (допустимый диапазон 9,6–60 V DC) с максимальным током до 7,0 A и имеет два независимых входа питания для организации резервированного электроснабжения.
• Металлический корпус со степенью защиты IP30 и пассивным (безвентиляторным) охлаждением рассчитан на монтаж на DIN-рейку и эксплуатацию в диапазоне температур от –40 °C до +75 °C, в условиях повышенной вибрации, ударов, электромагнитных помех и перепадов напряжения.
• Коммутатор поддерживает работу с jumbo-кадрами размером до 9198 байт (с учётом ограничений для некоторых функций), что важно для высокопроизводительных приложений и передачи крупных блоков данных.
• Устройство соответствует отраслевым требованиям для применения в автоматизации, интеллектуальных транспортных системах и подстанциях, включая спецификации для промышленной стойкости к внешним воздействиям и электромагнитной совместимости.

Функциональные возможности и области применения

Cisco IE-3500-8T3X-E реализует набор функций уровня L2/L3, необходимых для построения высокопроизводительных промышленных IP-сетей с поддержкой 10G-uplink. Поддерживаются VLAN, протоколы STP, RSTP и MSTP, агрегирование каналов EtherChannel (LACP), межвлановая маршрутизация, статическая маршрутизация, а также динамические протоколы OSPF, OSPFv3 и RIP в рамках лицензии Network Essentials. Для обеспечения отказоустойчивости в промышленных топологиях коммутатор поддерживает промышленные протоколы Media Redundancy Protocol, Resilient Ethernet Protocol и Device Level Ring, позволяющие строить кольцевые и иерархические структуры с быстрым восстановлением при обрывах линий и отказах узлов. Поддержка IEEE 1588v2 Precision Time Protocol и технологий frame preemption на основе IEEE 802.1Qbu и IEEE 802.3br обеспечивает детерминированную передачу трафика и точную синхронизацию для приложений реального времени, включая машинное зрение, управление движением и энергетические системы.

Программная платформа Cisco IOS XE предоставляет встроенные механизмы безопасности и наблюдаемости, включая Secure Boot, аппаратный корень доверия Cisco Trust Anchor, SUDI, аутентификацию 802.1X, DHCP Snooping, Dynamic ARP Inspection, IP Source Guard и поддержку MACsec для шифрования трафика на канальном уровне. Коммутатор поддерживает Full Flexible NetFlow и потоковую телеметрию, интегрируется с Cisco Catalyst Center и другими системами централизованного управления и мониторинга и предоставляет интерфейсы CLI, web и SNMP для администрирования. Благодаря сочетанию восьми гигабитных медных портов, трёх 10G SFP+ uplink-слотов, промышленной надёжности, расширенного функционала L2/L3 и поддержки промышленных протоколов Cisco IE-3500-8T3X-E подходит для построения сетей промышленной автоматизации, видеонаблюдения с высокой пропускной способностью, интеллектуальных транспортных систем и edge-to-cloud-инфраструктур с жёсткими требованиями к производительности и отказоустойчивости.
