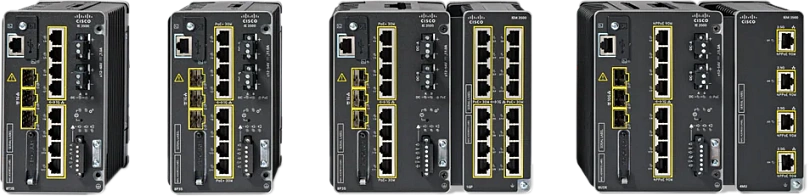

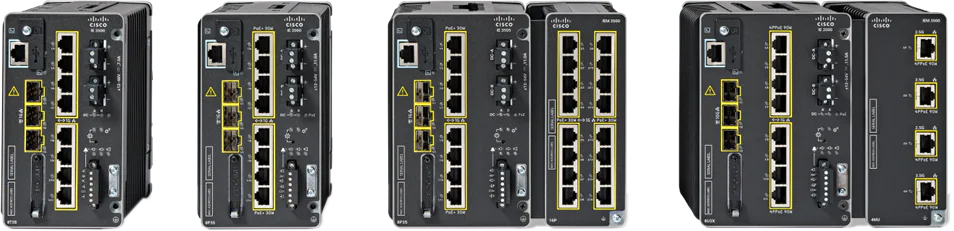

Коммутатор Cisco IE-3500-8U3X-A

Cisco IE-3500-8U3X-A — это промышленный управляемый коммутатор серии Cisco IE3500 Rugged Series, ориентированный на построение высокоплотных PoE-сетей с поддержкой 10-гигабитных uplink-подключений и расширенного L3-функционала. Устройство объединяет восемь медных гигабитных портов Ethernet с поддержкой PoE/PoE+/4PPoE и три SFP+ слота 1/10 Гбит/с, обеспечивая одновременную подачу питания и передачу данных к широкому спектру конечных устройств и высокоскоростных магистральных соединений. Коммутатор выполнен в компактном металлическом корпусе со степенью защиты IP30, пассивным (безвентиляторным) охлаждением и рассчитан на монтаж на DIN-рейку, что упрощает интеграцию в шкафы автоматики, подстанционные решения и распределённые щиты управления. Модель IE-3500-8U3X-A работает под управлением программной платформы Cisco IOS XE и поставляется с лицензией Network Advantage, предоставляющей расширенный набор L3-функций, включая динамическую маршрутизацию и поддержку фабричных архитектур, а также интеграцию с Cisco Catalyst Center. Благодаря сочетанию высокого PoE-бюджета, поддержки технологий Time-Sensitive Networking, протокола IEEE 1588v2 PTP и промышленных протоколов резервирования коммутатор подходит для использования в системах видеонаблюдения высокой чёткости, промышленной автоматизации, энергетике, интеллектуальных транспортных системах и edge-to-cloud-сценариях, где критичны пропускная способность, предсказуемые задержки и надёжность.

Ключевые аппаратные характеристики Cisco IE-3500-8U3X-A

• Коммутатор IE-3500-8U3X-A оснащён 8 портами 10/100/1000BASE-T (RJ-45) с поддержкой PoE/PoE+/4PPoE, что позволяет подавать до 90 Вт на отдельный порт для питания энергоёмких устройств, таких как PTZ-камеры, точки доступа Wi‑Fi, терминалы и промышленные контроллеры.
• Три SFP+ слота 1/10 Гбит/с используются для организации высокоскоростных uplink-линий к ядру сети, системам хранения, межобъектовым каналам и отказоустойчивым магистралям с использованием совместимых оптических и медных модулей.
• Общий PoE-бюджет IE-3500-8U3X-A составляет до 480 Вт, что позволяет одновременно питать значительное количество PoE/PoE+/4PPoE-устройств в пределах одного коммутатора, оптимизируя распределение питания на объекте.
• Модульная архитектура поддерживает установку IEM-модулей расширения на 4, 8 или 16 дополнительных портов, позволяя масштабировать портовую ёмкость без замены базового коммутатора и адаптировать конфигурацию под текущие и будущие требования.
• Коммутатор обеспечивает коммутацию на скорости line-rate для всех портов, поддерживает таблицу MAC-адресов ёмкостью до 24 000 записей и работу с jumbo-кадрами размером до 9198 байт (при соблюдении ограничений отдельных функций).
• Поддерживаются до 1024 активных VLAN при общем числе до 4096 VLAN ID, до 1024 IGMP-групп и до 128 экземпляров Spanning Tree, а также комбинированные списки контроля доступа (PACL, VACL, RACL) суммарной ёмкостью до 1536 записей.
• Коммутатор способен обрабатывать до примерно 7000 непрямых маршрутов IPv4 и порядка 1500 непрямых маршрутов IPv6, что позволяет использовать его в качестве маршрутизирующего узла в распределённых промышленных сетях и фабричных архитектурах.
• Аппаратные ресурсы включают 8 ГБ DRAM и около 5,1 ГБ доступной flash-памяти для хранения образов Cisco IOS XE и конфигураций, а также поддержку SD-карты ёмкостью до 16 ГБ для резервного копирования, хранения логов и ускоренного восстановления.
• IE-3500-8U3X-A рассчитан на питание постоянным током в номинальном диапазоне 12–54 V DC (абсолютный диапазон 9,6–60 V DC) с максимальным током порядка 11,5 A и имеет два независимых входа питания, что позволяет организовать резервирование электроснабжения и повысить доступность.
• Металлический корпус со степенью защиты IP30 и пассивным охлаждением рассчитан на эксплуатацию при температурах от –40 °C до +75 °C, а также соответствует промышленным требованиям по стойкости к вибрациям, ударам, электромагнитным помехам и перенапряжениям, включая спецификации для автоматизации, транспортной инфраструктуры и подстанций.

Функциональные возможности и области применения

Cisco IE-3500-8U3X-A реализует расширенный набор функций уровня L2/L3, необходимых для построения современных промышленных IP-сетей с высокой PoE-плотностью и 10G-uplink-подключениями. Поддерживаются VLAN, протоколы STP, RSTP и MSTP, агрегирование каналов EtherChannel (LACP), межвлановая маршрутизация, статическая маршрутизация, а также динамические протоколы OSPF, OSPFv3, RIP и BGP в рамках лицензии Network Advantage. Для обеспечения отказоустойчивости и минимального времени восстановления в промышленных топологиях коммутатор поддерживает промышленные протоколы Media Redundancy Protocol, Resilient Ethernet Protocol и Device Level Ring, а в составе платформы IE3500 также реализованы механизмы Time-Sensitive Networking и поддержка IEEE 1588v2 Precision Time Protocol, обеспечивающие детерминированную передачу трафика и точную синхронизацию для приложений реального времени. Эти возможности позволяют использовать IE-3500-8U3X-A в задачах машинного зрения, управления движением, высокочастотного сбора данных и энергосистемах.

Программная платформа Cisco IOS XE предоставляет развитые механизмы безопасности и наблюдаемости, включая Secure Boot с аппаратным корнем доверия Cisco Trust Anchor, SUDI, Cisco TrustSec, аутентификацию на основе 802.1X, DHCP Snooping, Dynamic ARP Inspection, IP Source Guard и поддержку MACsec для шифрования трафика на канальном уровне. Коммутатор поддерживает Full Flexible NetFlow и потоковую телеметрию, интегрируется с Cisco Catalyst Center и другими системами централизованного управления и мониторинга, а также предоставляет интерфейсы CLI, web и SNMP для администрирования. Благодаря сочетанию восьми PoE/PoE+/4PPoE гигабитных портов, трёх 10G SFP+ uplink-слотов, высокого PoE-бюджета, модульной архитектуры, расширенного L3-функционала и поддержки промышленных протоколов Cisco IE-3500-8U3X-A подходит для построения сетей видеонаблюдения высокой чёткости, систем управления технологическими процессами, энергетических объектов, интеллектуальных транспортных систем и edge-to-cloud-инфраструктур, где требуются надёжное питание и высокоскоростная коммутация большого числа конечных устройств.
