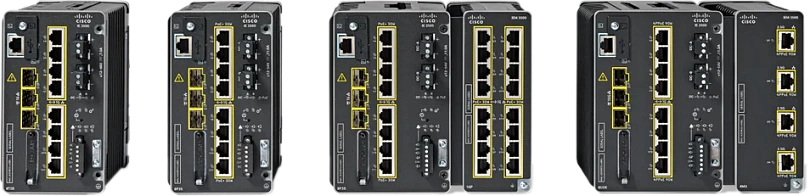

Коммутатор Cisco IE-3500-8U3X-E

Cisco IE-3500-8U3X-E — это промышленный управляемый коммутатор серии Cisco IE3500 Rugged Series, ориентированный на построение высокоплотных PoE-сетей с поддержкой 10-гигабитных uplink-подключений в тяжёлых условиях эксплуатации. Устройство сочетает восемь медных гигабитных портов Ethernet с поддержкой PoE/PoE+/4PPoE и три SFP+ слота 10 Гбит/с, обеспечивая одновременную подачу питания и передачу данных к широкому спектру конечных устройств и высокоскоростных магистральных соединений. Коммутатор выполнен в прочном металлическом корпусе с пассивным (безвентиляторным) охлаждением, рассчитан на монтаж на DIN-рейку и эксплуатацию в расширенном температурном диапазоне от –40 °C до +75 °C. Модель IE-3500-8U3X-E работает под управлением программной платформы Cisco IOS XE и поставляется с лицензией Network Essentials, предоставляющей базовый L3-функционал, включая статическую и динамическую маршрутизацию, а также средства управления PoE. Благодаря поддержке промышленных протоколов резервирования, технологий Time-Sensitive Networking, протокола IEEE 1588v2 PTP и встроенных механизмов безопасности этот коммутатор подходит для использования в промышленных сетях автоматизации, видеонаблюдения, энергетики, интеллектуальных транспортных системах и проектах edge-to-cloud, где требуются высокая PoE-плотность, пропускная способность и отказоустойчивость.

Ключевые аппаратные характеристики Cisco IE-3500-8U3X-E

• Коммутатор IE-3500-8U3X-E оснащён 8 портами 10/100/1000BASE-T (RJ-45) с поддержкой PoE/PoE+/4PPoE (до 90 Вт на порт для соответствующих устройств), что позволяет подключать и питать энергоёмкие IP-камеры, точки доступа Wi‑Fi, терминалы, сенсоры и вычислительные узлы.
• Три SFP+ слота 10 Гбит/с используются для организации высокоскоростных uplink-линий к ядру сети, системам хранения или межобъектовым каналам и поддерживают работу на скоростях 1 и 10 Гбит/с с совместимыми оптическими и медными модулями.
• Общий PoE-бюджет IE-3500-8U3X-E составляет до 480 Вт, что позволяет одновременно запитывать множество энергоёмких устройств, распределяя мощность по портам в соответствии с требованиями приложения.

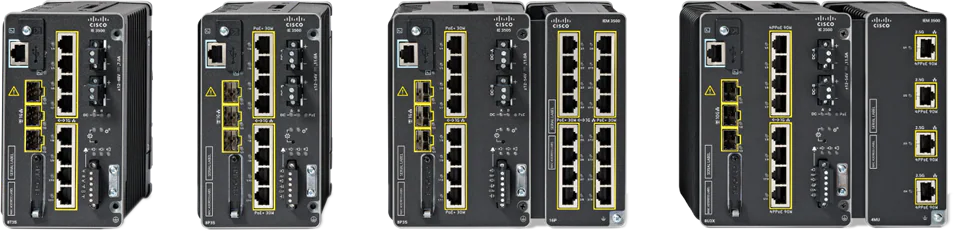

• Модульная архитектура коммутатора поддерживает установку расширительных IEM-модулей на 4, 8 или 16 дополнительных портов, что даёт возможность масштабировать портовую ёмкость без замены базового шасси.
• Устройство обеспечивает коммутацию на скорости line-rate для всех портов, поддерживает таблицу MAC-адресов ёмкостью до 24 000 записей и работу с jumbo-кадрами размером до 9198 байт (с учётом ограничений при использовании отдельных функций).
• Поддерживаются до 1024 активных VLAN при общем числе до 4096 VLAN ID, до 1024 IGMP-мультикаст-групп и до 128 экземпляров Spanning Tree, а также комбинированные списки контроля доступа (PACL, VACL, RACL) суммарной ёмкостью до 1536 записей.
• Коммутатор способен обрабатывать до примерно 7000 непрямых маршрутов IPv4 и до 1522 непрямых маршрутов IPv6, что позволяет использовать его в качестве маршрутизирующего узла в распределённых промышленных сетях.
• Аппаратные ресурсы включают 8 ГБ DRAM и около 5,1 ГБ доступной flash-памяти для хранения образов Cisco IOS XE и конфигураций, а также слот для SD-карты ёмкостью до 16 ГБ для резервного копирования, хранения логов и ускоренного восстановления.
• Модель IE-3500-8U3X-E рассчитана на питание постоянным током с номинальным диапазоном входного напряжения 12–54 V DC (абсолютный диапазон 9,6–60 V DC), имеет два независимых входа питания для организации резервирования и типовое энергопотребление non‑PoE‑части около 49 Вт.
• Металлический корпус со степенью защиты IP30 и пассивным охлаждением рассчитан на монтаж на DIN-рейку и эксплуатацию при температурах от –40 °C до +75 °C, соответствует промышленным стандартам по стойкости к вибрациям, ударам, электромагнитным помехам и перенапряжениям, а также отраслевым спецификациям IEC 61850‑3, IEEE 1613, UL Class I Div 2 и ATEX Zone 2.

Функциональные возможности и области применения

Cisco IE-3500-8U3X-E реализует набор функций уровня L2/L3, необходимых для построения современных промышленных IP-сетей с высокой PoE-плотностью и 10G-uplink-подключениями. Поддерживаются VLAN, протоколы STP, RSTP и MSTP, агрегирование каналов EtherChannel (LACP), межвлановая маршрутизация, статическая маршрутизация, а также динамические протоколы OSPF, OSPFv3 и RIP в рамках лицензии Network Essentials. Для обеспечения отказоустойчивости и минимального времени восстановления в промышленных топологиях коммутатор поддерживает протоколы Media Redundancy Protocol, Resilient Ethernet Protocol и Device Level Ring, позволяющие строить кольцевые и иерархические структуры с быстрым переключением при обрывах линий и отказах узлов. Поддержка IEEE 1588v2 Precision Time Protocol и технологий frame preemption по IEEE 802.1Qbu и IEEE 802.3br обеспечивает детерминированную передачу трафика и точную синхронизацию для приложений реального времени, таких как машинное зрение, управление движением, распределённые системы управления и энергетические сети.

Программная платформа Cisco IOS XE предоставляет развитые механизмы безопасности и наблюдаемости, включая Secure Boot, аппаратный корень доверия Cisco Trust Anchor, Cisco TrustSec, механизмы аутентификации 802.1X, DHCP Snooping, Dynamic ARP Inspection, IP Source Guard и поддержку MACsec для шифрования трафика на канальном уровне. Коммутатор поддерживает встроенный агент Cisco ThousandEyes, Full Flexible NetFlow и потоковую телеметрию, интегрируется с Cisco Catalyst Center и другими системами централизованного управления и мониторинга, а также предоставляет интерфейсы CLI, web и SNMP для администрирования. Благодаря сочетанию восьми PoE/PoE+/4PPoE гигабитных портов, трёх 10G SFP+ uplink-слотов, высокого PoE-бюджета, промышленной надёжности и расширенного функционала L2/L3 Cisco IE-3500-8U3X-E идеально подходит для систем видеонаблюдения высокой чёткости, промышленных сетей автоматизации, интеллектуальных транспортных систем, энергетических объектов и edge-to-cloud-проектов, где требуются надёжное питание и высокоскоростная коммутация большого числа конечных устройств.
