Коммутатор Cisco IEM-3500-14T2S=

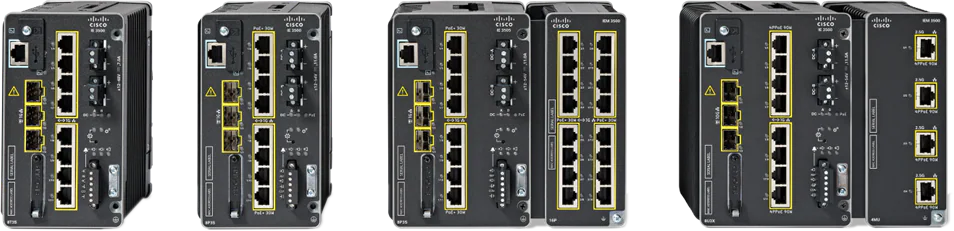

Cisco IEM-3500-14T2S= — это модуль расширения для промышленных коммутаторов Cisco IE3500 Rugged Series, который сочетает в одном устройстве 14 медных портов Gigabit Ethernet и 2 оптических порта SFP. Такой комбинированный формат позволяет одновременно наращивать количество проводных подключений по витой паре и обеспечивать оптические uplink- или межузловые соединения, сохраняя при этом единую модульную архитектуру платформы IE3500. Модуль устанавливается в совместимые коммутаторы IE3500 и интегрируется в их коммутационную архитектуру как часть общего набора интерфейсов, управляемых через единый программный стек Cisco IOS XE и стандартные средства администрирования. В официальной документации Cisco IE3500 Rugged Series модуль IEM-3500-14T2S= описывается как «IE3500 with 14 GE Copper + 2 GE SFP, Expansion Module» и входит в семейство IEM-3500, предназначенное для гибкого расширения портовой емкости за счет медных, оптических или комбинированных конфигураций. Такое решение ориентировано на промышленные, транспортные и энергетические объекты, где требуется высокая плотность подключений и возможность организации оптических связей в рамках одного DIN-рейчного коммутатора. В сочетании с базовыми моделями IE3500 модуль позволяет строить масштабируемые решения, которые соответствуют требованиям к надежности, температурным режимам и устойчивости к помехам, заявленным для всей линейки IE3500 Rugged Series.

Ключевые характеристики и особенности

• Cisco IEM-3500-14T2S= относится к семейству модулей IEM-3500 и официально обозначен как модуль расширения с 16 портами, из которых 14 реализованы как медные RJ-45 порты Gigabit Ethernet, а 2 — как оптические порты SFP. В таблицах аппаратных характеристик IE3500 он приведен как вариант с конфигурацией «14 GE Copper + 2 GE SFP» для платформы IE3500 Rugged Series.
• Медные порты модуля реализованы как интерфейсы 10/100/1000BASE-T, поддерживающие стандартные скорости Ethernet 10, 100 и 1000 Мбит/с по витой паре. Такая конфигурация позволяет подключать широкий спектр промышленных контроллеров, терминалов, шлюзов и другого оборудования, требующего надежного проводного соединения на уровне доступа.
• Два оптических порта выполнены в форм-факторе SFP и рассчитаны на работу на скоростях 100 Мбит/с и 1 Гбит/с, в зависимости от установленного SFP-модуля и типа используемого оптического кабеля. Эти интерфейсы применяются для организации uplink-линий, подключения удаленных шкафов и сегментов сети или включения коммутатора в резервированные кольцевые и линейные топологии.
• В документации по IE3500 Rugged Series модуль IEM-3500-14T2S= приведен в числе модулей IEM-3500, расширяющих суммарную портовую емкость коммутатора. Конфигурация «14 медных + 2 SFP» выделяется как решение для сценариев, где требуется высокая плотность локальных подключений по меди и пара оптических портов для связи с магистралью или соседними узлами.
• В таблицах энергопотребления модулей IEM для IE3500 Rugged Series для IEM-3500-14T2S= указано значение 16 Вт, и этот параметр используется при расчете общей системы питания коммутатора с установленными модулями. Значение относится к не-PoE исполнению и не включает мощность, потребляемую возможными PoE-устройствами на других модулях или базе.
• Платформа Cisco IE3500 Rugged Series, для которой предназначен модуль IEM-3500-14T2S=, характеризуется поддержкой расширенного температурного диапазона, стойкости к вибрациям, ударам и электромагнитным помехам, а также безвентиляторным исполнением для промышленной эксплуатации. Модуль конструктивно соответствует этим требованиям и устанавливается в составе DIN-рейчного исполнения коммутатора IE3500.
• Интерфейсы, предоставляемые модулем IEM-3500-14T2S=, отображаются в системе как часть общего набора портов коммутатора IE3500 и конфигурируются через Cisco IOS XE с использованием стандартных руководств по настройке. Это обеспечивает единый подход к конфигурации VLAN, функций уровня 2 и уровня 3, а также промышленных протоколов резервирования и синхронизации, поддерживаемых платформой IE3500.

Роль в архитектуре и сценарии применения

В архитектуре Cisco IE3500 Rugged Series модуль Cisco IEM-3500-14T2S= выполняет роль комбинированного высокоплотного расширения, позволяющего в одном шасси получить большое количество медных портов Gigabit Ethernet и параллельно несколько оптических интерфейсов. В официальных материалах по IE3500 подчеркивается, что модульные расширения IEM-3500 позволяют масштабировать портовую емкость на 4, 8 или 16 дополнительных портов, а IEM-3500-14T2S= представлен как вариант с преобладанием медных подключений при наличии двух SFP-портов для магистральных или межузловых связей.

Модуль IEM-3500-14T2S= используется в составе решений на базе IE3500 Rugged Series для подключения большого числа проводных устройств операционных технологий — контроллеров, датчиков, промышленных ПК и шлюзов — по меди, а также для организации оптических uplink-линий к верхнему уровню сети или соседним шкафам. В сочетании с другими модулями семейства IEM-3500 он позволяет формировать конфигурации с требуемым балансом медных и оптических интерфейсов, при этом все порты наследуют сетевые функции базового коммутатора и управляются централизованно через единый программный стек Cisco IE3500 Rugged Series.
