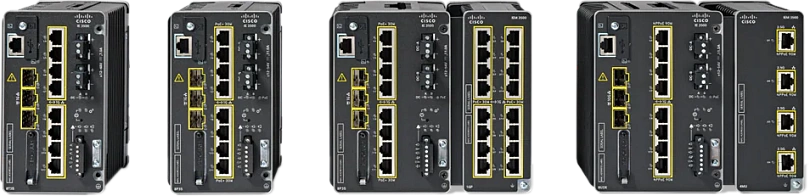

Коммутатор Cisco IEM-3500-6T2S=

Cisco IEM-3500-6T2S= — это модуль расширения для промышленных коммутаторов Cisco IE3500 Rugged Series, сочетающий в одном устройстве шесть медных портов Gigabit Ethernet и два оптических порта SFP. Такой формат модификации позволяет одновременно наращивать количество проводных подключений по витой паре и обеспечивать оптические uplink- или межузловые соединения в пределах одной модульной платформы. Модуль устанавливается в совместимые коммутаторы IE3500 и интегрируется в их архитектуру как часть общего коммутационного поля, управляемого через единую операционную систему и средства администрирования. Семейство Cisco IE3500 Rugged Series описывается производителем как масштабируемое решение для промышленных, транспортных и энергетических сетей, и IEM-3500-6T2S= включен в линейку модулей IEM-3500, которые обеспечивают гибкое расширение портовой емкости. В документации для IE3500 этот модуль показан в группе комбинированных вариантов, где часть портов реализована как медные интерфейсы 10/100/1000 Мбит/с, а часть — как оптические порты 100/1000 Мбит/с в форм-факторе SFP. Такое сочетание позволяет использовать модуль для построения конфигураций, в которых требуется подключение локальных устройств по меди и одновременное включение коммутатора в оптический сегмент или линейно-колечную топологию.

Ключевые характеристики и особенности

• Cisco IEM-3500-6T2S= относится к семейству модулей расширения IEM-3500 для коммутаторов Cisco IE3500 Rugged Series и официально описывается как комбинированный модуль, предоставляющий в сумме восемь интерфейсов. В его составе шесть медных портов Gigabit Ethernet и два оптических порта SFP, что отражено в аппаратных спецификациях IE3500.
• Шесть медных портов модуля реализованы как интерфейсы 10/100/1000BASE-T, обеспечивающие подключение устройств по витой паре на стандартных скоростях Ethernet 10, 100 и 1000 Мбит/с. Это позволяет задействовать модуль для подключения промышленных контроллеров, терминалов и другого оборудования, ориентированного на проводную медную сеть доступа.
• Два оптических порта IEM-3500-6T2S= выполнены в форм-факторе SFP и рассчитаны на работу на скоростях 100 Мбит/с и 1 Гбит/с, в зависимости от установленных модулей SFP и типа применяемого кабеля. Такие интерфейсы используются для построения оптических линий связи, подключения удаленных шкафов, сегментов сети или организации резервированных uplink-соединений.
• В технических материалах по линейке IE3500 Rugged Series модуль IEM-3500-6T2S= приводится в составе списка модулей IEM-3500, которые расширяют суммарную портовую емкость коммутатора. Комбинация «6 медных + 2 SFP» выделяется как вариант для гибких топологий, где требуется баланс между локальными медными подключениями и оптическими связями.
• Для модуля Cisco IEM-3500-6T2S= в таблицах энергопотребления модулей IEM-3500 указано значение 10 Вт, и этот параметр учитывается при расчете общей системы питания коммутатора IE3500 с установленными модулями. Отдельно оговаривается, что мощность, потребляемая подключенными устройствами по PoE, в это значение не включается, поскольку модуль относится к не-PoE исполнению.
• Платформа Cisco IE3500 Rugged Series, для которой предназначен IEM-3500-6T2S=, описана как решение для эксплуатации в условиях расширенного температурного диапазона, повышенной вибрации и электромагнитных помех. Модуль конструктивно соответствует этим требованиям и устанавливается в составе DIN-рейчного исполнения коммутатора IE3500.
• Интерфейсы, предоставляемые модулем IEM-3500-6T2S=, отображаются в системе как часть общего набора портов коммутатора IE3500 и конфигурируются через Cisco IOS XE и стандартные средства управления. Это обеспечивает единый подход к настройке VLAN, служб уровня 2 и уровня 3, а также промышленных протоколов отказоустойчивости и синхронизации.

Роль в архитектуре и сценарии применения

В архитектуре Cisco IE3500 Rugged Series модуль IEM-3500-6T2S= выполняет роль комбинированного интерфейсного решения, позволяющего одновременно расширять количество медных и оптических подключений. Производитель подчеркивает, что модульные расширения IEM-3500 дают возможность строить конфигурации с требуемым числом портов, а варианты с совмещением медных и SFP-интерфейсов удобны там, где один коммутатор должен подключать локальные устройства и в то же время участвовать в оптической магистрали или резервированном кольце.

Модуль Cisco IEM-3500-6T2S= применяется в составе решений на базе IE3500 Rugged Series для подключения контроллеров, датчиков, промышленных ПК и шлюзов по меди, а также для организации оптических uplink-линий и связи с удаленными узлами. В сочетании с другими модулями семейства IEM-3500 он позволяет формировать конфигурации с нужным балансом медных и оптических интерфейсов, при этом все порты наследуют функции базового коммутатора и управляются централизованно через единый программный стек Cisco IE3500 Rugged Series.
