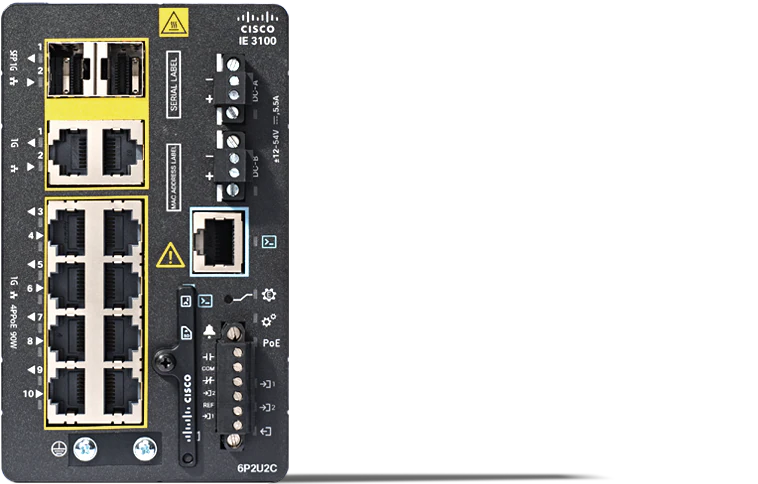

Коммутатор Cisco IE-3100-6P2U2C-E

Cisco Catalyst IE-3100-6P2U2C-E — это промышленный управляемый коммутатор серии Cisco Catalyst IE3100 Rugged Series, предназначенный для построения высоконадежных сетей доступа с поддержкой питания PoE в жёстких условиях эксплуатации. Модель сочетает шесть гигабитных PoE/PoE+ downlink‑портов, два высокомощных 4PPoE downlink‑порта и два комбинированных Gigabit uplink‑порта, всего 10 портов, что делает её удобной платформой для подключения и питания широкого парка конечных устройств: IP‑камер, PTZ‑камер, точек доступа Wi‑Fi, телефонов и промышленных датчиков. Коммутатор поддерживает суммарный PoE‑бюджет до 240 Вт и умеет работать с PoE/PoE+/4PPoE даже при низком входном напряжении 12 VDC (функция PoE Boost), что особенно важно для энергосистем на транспорте и в полевых условиях. Устройство рассчитано на работу при –40…+75°C, устанавливается на DIN‑рейку, имеет безвентиляторное исполнение и устойчиво к ударам, вибрации и электромагнитным помехам. Платформа работает под управлением Cisco IOS XE и обеспечивает корпоративный набор функций L2, безопасности, QoS и резервирования, а также поддерживает централизованное управление и телеметрию.

Ключевые аппаратные характеристики

• Всего 10 портов: 6 портов 10/100/1000BASE‑T PoE/PoE+ (до 30 Вт на порт), 2 порта 10/100/1000BASE‑T 4PPoE (до 90 Вт на порт) и 2 гигабитных комбинированных uplink‑порта (RJ‑45 или SFP) для подключения к магистрали.
• Суммарный PoE‑бюджет до 240 Вт для питания смешанного набора PoE/PoE+/4PPoE‑устройств, включая энергоёмкие PTZ‑камеры и точки доступа Wi‑Fi 6/6E.
• Поддержка стандартов IEEE 802.3af (PoE), 802.3at (PoE+) на шести портах и 802.3bt (4PPoE/UPoE) на двух высокомощных портах, что обеспечивает гибкость по профилям питания.
• Коммутатор уровня L2 с пропускной способностью коммутации до 20 Gbps и скоростью пересылки до 14,88 Mpps, обеспечивающими работу на скорости line rate на всех портах.
• Питание от постоянного напряжения 12–54 VDC (абсолютный диапазон 9,6–60 VDC), поддержка PoE Boost для сохранения PoE/PoE+/4PPoE при входном напряжении от 12 VDC, два независимых входа питания DC для резервирования.
• Рабочий температурный диапазон от –40°C до +75°C, относительная влажность 5–95 % без конденсации, устойчивость к вибрации и ударам по промышленным стандартам.
• Степень защиты корпуса IP30, компактный форм‑фактор для монтажа на DIN‑рейку, безвентиляторное (fanless) исполнение, рассчитанное на эксплуатацию в запылённых и шумочувствительных зонах.
• Аппаратные ресурсы: 4 GB DRAM и порядка 1,5 GB доступной flash‑памяти для хранения образов Cisco IOS XE и конфигураций; поддержка съёмной SD‑карты для резервного копирования и быстрой замены устройства.
• Поддержка IEEE 1588v2 Precision Time Protocol (PTP) для точной синхронизации времени в промышленных, энергетических и транспортных приложениях.
• Соответствие требованиям по электромагнитной совместимости, безопасности и устойчивости к агрессивной среде, ориентированным на использование в промышленности, транспорте, энергетике, горнодобывающей отрасли и инфраструктуре умного города.

Функциональные возможности и области применения

Cisco Catalyst IE-3100-6P2U2C-E предназначен для построения промышленных сетей доступа, в которых требуется одновременное подключение и питание большого числа конечных устройств по Ethernet. Шесть PoE/PoE+ портов и два 4PPoE‑порта позволяют запитывать широкий спектр устройств — от стандартных IP‑камер и терминалов до энергоёмких PTZ‑камер и точек доступа Wi‑Fi, что снижает потребность в отдельной силовой инфраструктуре и упрощает монтаж. Два гигабитных комбинированных uplink‑порта (RJ‑45/SFP) обеспечивают гибкость при подключении к магистрали, позволяют реализовать резервирование каналов и использовать оптические линии на больших расстояниях.

Под управлением Cisco IOS XE коммутатор поддерживает полный набор функций L2, включая VLAN, MSTP/RSTP/STP, EtherChannel (LACP), а также продвинутый QoS для приоритезации трафика критичных приложений и видеопотоков. Реализованы промышленные механизмы резервирования, такие как Resilient Ethernet Protocol (REP) и Media Redundancy Protocol (MRP), а также поддержка промышленных протоколов EtherNet/IP (CIP), Modbus и PROFINET, что облегчает интеграцию с существующими системами управления. Средства безопасности включают 802.1X, Port Security, DHCP snooping, Dynamic ARP Inspection и списки контроля доступа, а централизованное управление возможно через Cisco Catalyst Center, SNMP, NETCONF/RESTCONF, WebUI и потоковую телеметрию. Благодаря этому Cisco Catalyst IE-3100-6P2U2C-E является мощным и гибким решением для промышленных, транспортных и энергетических объектов, где важны PoE, надёжность и развитый функционал управления.
