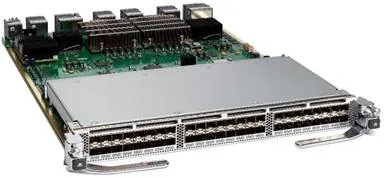

Модуль Cisco DS-X9648-1536K9

Модуль Cisco DS-X9648-1536K9 представляет собой 48-портовый 32-Gbps Fibre Channel Switching Module для шасси Cisco MDS 9700 Series Multilayer Directors, разработанный для высокопроизводительных и масштабируемых SAN‑фабрик в корпоративных и облачных дата‑центрах. Он обеспечивает суммарную полнодуплексную пропускную способность 1536 Gbps и входит в линейку модулей, позволяющих достигать до 768 линейных 32-Gbps FC‑портов на один директор, что удовлетворяет потребности флэш‑хранилищ и NVMe over Fibre Channel‑нагрузок с высоким уровнем параллелизма и требований к задержке. Архитектура модуля интегрируется с центральной кроссбар‑фабрикой Cisco MDS 9700, основанной на механизмах централизованной арбитрации и неблокирующей коммутации, что обеспечивает предсказуемую производительность и минимальную задержку для каждого порта nawet при максимальной загрузке.

Аппаратные возможности и функциональность 48x32G FC

Cisco DS-X9648-1536K9 реализует 48 линейных 32-Gbps Fibre Channel портов с поддержкой скоростей 4/8/16/32 Gbps и совместимостью с SFP+‑трансиверами соответствующих скоростей, что позволяет плавно мигрировать от существующих 16G‑инсталляций к 32G без замены шасси. Модуль поддерживает горячую замену и интегрируется с Fabric‑модулями MDS 9700, обеспечивая до 1,5 Tbps Fibre Channel‑пропускной способности между линией и фабрикой на слот, а на уровне шасси — до 48 Tbps фронтальной неблокирующей коммутации при полной укомплектованности. Важной особенностью DS-X9648-1536K9 является встроенный Fibre Channel analytics engine и расширенные диагностические возможности (E‑port/F‑port diagnostics, встроенные средства анализа трафика, аппаратно ускоренная поддержка slow‑drain detection), которые позволяют детально отслеживать поведение трафика, выявлять узкие места и проводить pro‑active‑оптимизацию SAN‑фабрики.

• 48 линейных 32-Gbps Fibre Channel портов с совместимостью 4/8/16/32 Gbps и поддержкой SFP+‑трансиверов Cisco соответствующих скоростей.
• Полнодуплексная aggregate‑производительность 1536 Gbps на модуль и до 1,5 Tbps throughput между модулем и Fabric‑плоскостью на слот в шасси MDS 9700.
• Поддержка до 500 buffer credits на порт по умолчанию и до 8191 buffer credits на порт при наличии Cisco Enterprise Package, что обеспечивает эффективную работу на больших расстояниях без деградации утилизации канала.
• Встроенный Fibre Channel analytics engine, E‑port и F‑port diagnostics, поддержка Inter-VSAN Routing (IVR), VSAN, порт‑каналов и аппаратно ассистируемой борьбы с slow‑drain‑устройствами.
• Совместимость с архитектурой Cisco MDS 9700: неблокирующая кроссбар‑фабрика, поддержка высокоскоростных ISL (32G secure Fibre Channel), порт‑каналы до 16 линков и защита инвестиций за счёт установки в существующие шасси без перерыва в работе.

Преимущества для SAN‑инфраструктуры и сценарии применения

В составе платформы Cisco MDS 9700 модуль DS-X9648-1536K9 ориентирован на сценарии с высокими требованиями к производительности и задержке: подключения all‑flash массивов, NVMe over Fibre Channel‑хранилищ, высокопроизводительных кластеров виртуализации и масштабируемых систем резервного копирования. Высокая плотность линейных 32-Gbps портов в одном шасси позволяет консолидировать большое число серверов и систем хранения в единой SAN‑фабрике, сокращая число межкоммутаторных соединений и упрощая топологию, при этом архитектура MDS 9700 обеспечивает неблокирующую коммутацию и устойчивость к перегрузкам даже при пиковых нагрузках. Интеграция с Cisco NX-OS и Cisco Data Center Network Manager даёт администраторам возможность централизованно управлять зонированием, политиками безопасности, QoS и мониторингом, что особенно важно в средах с жёсткими SLA и регуляторными требованиями.

Практические сценарии использования DS-X9648-1536K9 включают модернизацию существующих MDS 9700‑инсталляций с 16G до 32G Fibre Channel без замены шасси, построение высокоплотных ядер SAN для флэш‑ и NVMe‑массивов, а также реализацию отказоустойчивых, многосайтовых SAN‑решений с использованием высокопроизводительных 32G ISL и порт‑каналов. Для заказчиков это означает возможность поэтапного увеличения пропускной способности и снижения задержек по мере роста объёмов данных и требований приложений, при этом базовая платформа MDS 9700 остаётся неизменной, обеспечивая защиту инвестиций и упрощая эксплуатацию. В долгосрочной перспективе модуль Cisco DS-X9648-1536K9 становится фундаментом производительной и масштабируемой SAN‑архитектуры, готовой к дальнейшему развитию без радикальных аппаратных изменений.
