Модуль Cisco DS-X97-SF4-K9

Модуль Cisco DS-X97-SF4-K9 (Cisco MDS 9700 Series Supervisor-4 Module) — это супервизор нового поколения для шасси Cisco MDS 9700 Series Multilayer Directors, отвечающий за управление, контроль и координацию работы всех линейных карт, модулей коммутационной фабрики и сервисов SAN. Он объединяет современную аппаратную платформу с многоядерным процессором и расширенной памятью с программной средой Cisco NX-OS, обеспечивая высокопроизводительное многослойное коммутационное ядро с поддержкой мультипротокольного трафика, интеллектуальных сервисов и политики безопасности. В составе семейства Cisco MDS 9000 Supervisor‑4 предназначен для построения масштабируемых, отказоустойчивых и управляемых SAN‑фабрик, снижая совокупную стоимость владения за счёт унифицированной архитектуры, поддержки широкого набора функций и совместимости с другими модулями линейки MDS 9700.

Аппаратные возможности и функции управления

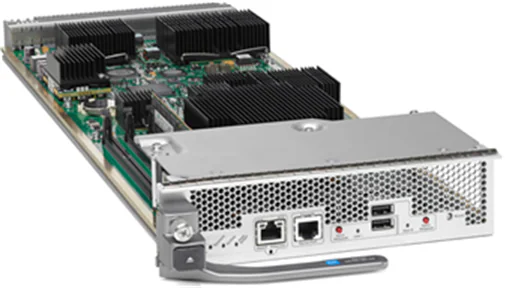

Супервизор Cisco DS-X97-SF4-K9 спроектирован для удовлетворения требований крупнейших корпоративных и облачных хранилищ: он обеспечивает высокую производительность управления, поддержку большого числа портов и сложных политик, а также интеграцию с интеллектуальными сервисами SAN. Модуль предоставляет консольный порт RS-232 RJ-45, порт управления Ethernet 10/100/1000, два порта USB 3.0 и набор индикаторов состояния (Supervisor ID, Supervisor Status, System Status, Active Supervisor, Power Management, Log Flash Activity, USB Activity), что упрощает мониторинг и администрирование. В сочетании с NX-OS Supervisor‑4 поддерживает продвинутые функции, такие как сбор детальной статистики по портам и потокам, телеметрию, Smart Call Home, SLA‑ориентированный мониторинг и интеграцию с Cisco Fabric Manager / Cisco Data Center Network Manager для анализа и управления SAN‑фабрикой.

• Обеспечивает индустриально ведущую масштабируемость для шасси MDS 9700, поддерживая крупные топологии SAN с высокой плотностью портов и большим числом виртуальных сетей хранения.
• Работает под управлением Cisco NX-OS и поддерживает многослойную архитектуру с интеллектуальными SAN‑сервисами, такими как зонирование, QoS, расширенная телеметрия и аналитика.
• Имеет консольный порт RS-232 RJ-45, 10/100/1000 Ethernet порт управления и два USB 3.0 порта (Slot 0 и LOG FLASH) для доступа к конфигурации, логам и обновлению ПО.
• Поддерживает многочисленные стандарты и протоколы: TCP/IP, SNMPv3, RMON MIB, классы обслуживания Fibre Channel (Class 2, 3, F), стандартные и расширенные типы портов FC, а также механизмы безопасности (DH-CHAP, Cisco TrustSec Fibre Channel link encryption).
• Обеспечивает возможности fabric-based multipathing, расширенное управление питанием и температурой, а также гибкие механизмы управления и аутентификации (CLI, SNMP, RBAC, RADIUS, TACACS+).

Высокая доступность и эксплуатационные преимущества

Архитектура Cisco MDS 9700 с модулем Supervisor‑4 изначально спроектирована для высокой доступности: два супервизора DS-X97-SF4-K9 в конфигурации шасси обеспечивают активный/активный режим работы, stateful process restart и stateful, недисруптивный failover, при котором перезапуск или отказ одного модуля не приводит к прерыванию трафика. Поддержка онлайн‑обновлений ПО (nondisruptive software upgrades) позволяет внедрять новые функции и исправления без остановки SAN‑фабрики, что критично для бизнес‑критичных приложений и круглосуточно доступных хранилищ. Наличие развитых механизмов мониторинга, телеметрии и Smart Call Home ускоряет диагностику неисправностей, упрощает взаимодействие с поддержкой и помогает снизить операционные расходы за счёт проактивного сопровождения инфраструктуры.

Практические сценарии применения DS-X97-SF4-K9 включают построение ядра SAN в крупных дата‑центрах, консолидацию разнородных систем хранения в единой фабрике, поддержку виртуализированных и облачных сред, а также эксплуатацию мультисайтовых решений с жёсткими требованиями к доступности и производительности. Для операторов связи, финансовых организаций и крупных предприятий Supervisor‑4 становится центральным элементом архитектуры SAN: он обеспечивает стабильную работу сотен и тысяч портов Fibre Channel, управляет политиками доступа и безопасности, а также обеспечивает предсказуемую работу приложений при росте объёмов данных и трафика. В итоге модуль Cisco DS-X97-SF4-K9 формирует «мозг» платформ MDS 9700, объединяя аппаратную надёжность, продвинутые сетевые функции и удобство эксплуатации в одном решении для долгосрочного развития инфраструктуры хранения.
