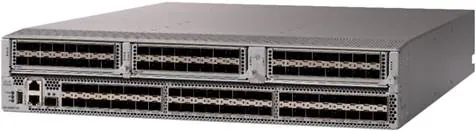

Коммутатор Cisco DS-C9396T-96ITK9

Коммутатор Cisco MDS 9396T (DS-C9396T-96ITK9) — это 32-Gbps 96-Port Fibre Channel Switch следующего поколения в линейке Cisco MDS 9300, разработанный для высокоплотных и масштабируемых SAN‑фабрик уровня enterprise. Он выполнен в двухюнитном (2RU) форм‑факторе и предоставляет 96 линейных 32-Gbps Enhanced SFP+ (SFP28) портов с суммарной полнодуплексной пропускной способностью 3 Тбит/с, поддерживая автоматическое согласование скоростей 4/8/16/32 Gbps и позволяя использовать существующие 8G/16G‑трансиверы с возможностью последующего перехода на 32G. В основе MDS 9396T лежит тот же 32‑гигабитный ASIC с интегрированным сетевым процессором, что и в 48‑портовом 32G модуле для шасси MDS 9700, поэтому коммутатор наследует продвинутые возможности аналитики и телеметрии, включая аппаратную инспекцию Fibre Channel и SCSI‑заголовков для каждого потока без использования внешних TAP‑устройств.

Аппаратные возможности и функциональность Cisco MDS 9396T

Cisco MDS 9396T предоставляет 96 фиксированных SFP+ портов Fibre Channel, работающих на скоростях 4/8/16/32 Gbps с 32 Gbps выделенной полосы на каждый порт и агрегированной пропускной способностью 3 Тбит/с full‑duplex, что позволяет строить высокоплотные фабрики с тысячами виртуальных машин и массивами хранения в пределах стойки или ряда. Архитектура коммутатора с централизованной неблокирующей арбитрацией обеспечивает постоянную низкую задержку на всех портах даже при максимальной загрузке, а как минимум шесть портов могут быть сконфигурированы с увеличенным количеством Buffer‑to‑Buffer (B2B) кредитов (до 8270 кредитов на порт), что позволяет организовывать нативные FC‑соединения на расстояния до 612 км при скорости 32 Gbps и ещё большие дистанции на более низких скоростях. Коммутатор поддерживает работу в начальной конфигурации с 48 активными портами с возможностью поэтапной активации дополнительных портов блоками по 16 до полного набора 96 портов, что даёт четыре типовые конфигурации — 48, 64, 80 и 96 портов — и позволяет масштабировать ёмкость SAN по мере роста требований.

• 96 линейных 32-Gbps SFP+ (SFP28) портов с autosensing 4/8/16/32 Gbps и агрегированной полнодуплексной пропускной способностью 3 Тбит/с на коммутатор, что подходит для высокоплотных SAN‑дизайнов.
• Минимум 6 портов с возможностью конфигурации до 8270 Buffer‑to‑Buffer кредитов, обеспечивающих соединения на расстояния до 612 км при 32 Gbps по нативному Fibre Channel и больше при меньших скоростях.
• NVMe‑ready дизайн: поддержка FC‑NVMe нагрузок без замены аппаратной платформы, что позволяет плавно перейти от классических SCSI‑по‑FC к NVMe over Fibre Channel.
• Высокая отказоустойчивость: два горячезаменяемых блокa питания 1200 W (80 Plus Platinum) с резервированием (1+1), две горячезаменяемые вентиляторные кассеты с управлением потоком воздуха (port‑side intake или exhaust) и поддержка In‑Service Software Upgrade (ISSU), stateful process restart и hot‑swappable оптики.
• Поддержка Cisco NX‑OS, обширных TCP/IP, SNMPv3 и RMON MIB, управление через Cisco Data Center Network Manager (DCNM), механизмы безопасности (Secure Boot, Anti‑counterfeit, Cisco TrustSec payload encryption, AES) и функции QoS, зонирования и Inter‑VSAN Routing (IVR) для сложных SAN‑топологий.

Преимущества для SAN‑инфраструктуры и сценарии применения

Коммутатор Cisco MDS 9396T ориентирован на роль высокоплотного ядра или агрегирующего уровня в средних и крупных SAN‑фабриках, где требуется сочетание высокой плотности портов, низкой задержки и расширенной аналитики для обслуживания флэш‑массивов, FC‑NVMe нагрузок, масштабируемых виртуализированных сред и кластеров баз данных. Интеграция телеметрии и аналитики на уровне ASIC, включая инспекцию FC и SCSI заголовков и экспорт потоков через выделенный 1/10G SFP+ порт, позволяет детально анализировать поведение приложений и хранилищ, выявлять slow‑drain устройства и другие аномалии без дополнительных пробников и сложной внешней инфраструктуры мониторинга. Поддержка ISSU, горячей замены блоков питания, вентиляторов и оптических модулей, а также продвинутые механизмы высокой доступности NX‑OS помогают минимизировать простои при обслуживании и обновлениях, что критично для бизнес‑критичных систем хранения.

Типичные сценарии применения DS-C9396T-96ITK9 включают построение отдельной фабрики хранения для all‑flash массива, роль top‑of‑rack SAN‑коммутатора с высокой плотностью 32G FC‑портов, а также использование в качестве агрегирующего или core‑уровня в мультисегментных SAN вместе с директорами Cisco MDS 9700. Возможность начинать с частично активированных портов (например, 48) и постепенно расширять конфигурацию до 96 портов делает MDS 9396T экономически эффективным выбором для организаций, которые планируют поэтапный рост SAN‑нагрузки, но хотят сразу заложить в архитектуру поддержку 32G FC и FC‑NVMe. В результате Cisco MDS 9396T становится сбалансированным решением для тех, кому нужна комбинация высокой плотности портов, NVMe‑готовности, расширенной аналитики и проверенной надёжности платформы Cisco MDS.
