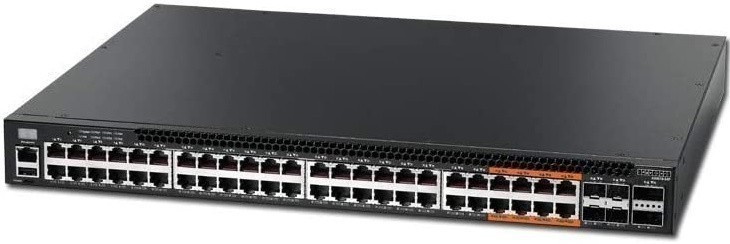

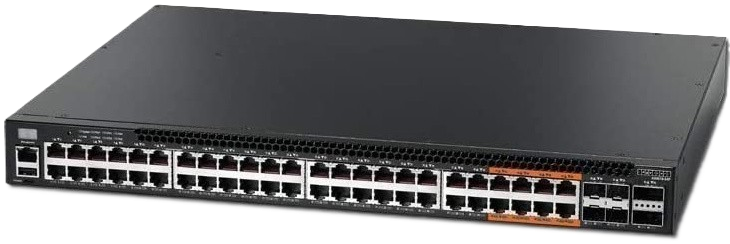

Коммутатор Mellanox AS4610-54T

Коммутатор Mellanox AS4610-54T (Edgecore AS4610-54T) — это высокопроизводительный Gigabit Ethernet коммутатор уровня L3 с открытой архитектурой (bare-metal), рассчитанный на использование в качестве коммутатора уровня доступа или Top-of-Rack‑решения в центрах обработки данных, кампусных и корпоративных сетях. Он относится к семейству AS4610 и предоставляет 54 порта, включая 48 медных 10/100/1000BASE-T, 4 оптических uplink‑порта 10G SFP+ и 2 порта 20G QSFP+ для стекирования, что обеспечивает гибкие возможности подключения серверов, систем хранения и магистральной инфраструктуры. Коммутатор поставляется с предустановленным загрузчиком Open Network Install Environment (ONIE), который позволяет автоматически установить совместимую сетевую операционную систему с открытым исходным кодом или коммерческую NOS (например, Cumulus Linux), что делает платформу удобной для построения открытых программно-определяемых сетей. Аппаратная архитектура на базе ASIC Broadcom BCM56340 Helix4 и двухъядерного процессора ARM Cortex‑A9 1 ГГц обеспечивает коммутацию и маршрутизацию на уровнях L2/L3 на полной скорости, поддержку MPLS‑функций (в зависимости от NOS) и работу в качестве ToR‑ или IPMI‑коммутатора для серверных стоек. Наличие двух горячезаменяемых сетевых блоков питания AC с распределением нагрузки, компактного корпуса глубиной «short‑depth» и airflow «порт–питание» (port-to-power, C2P) позволяет интегрировать AS4610-54T в стойки ЦОД с продуманной схемой охлаждения и высокими требованиями к отказоустойчивости.

Интерфейсы, производительность и функциональные возможности

Коммутатор Mellanox AS4610-54T предоставляет полный набор интерфейсов и аппаратных ресурсов для построения высокоплотных L2/L3‑решений на уровне доступа и ToR, а также для реализации стекирования и агрегации трафика на скоростях до 10 Гбит/с. Он рассчитан на подключение до 48 1G‑устройств и одновременное использование 10G uplink‑портов и QSFP+‑портов для связи с spine‑уровнем или внешней магистралью.

• 48 портов 10/100/1000BASE-T RJ45 для подключения серверов, рабочих станций и устройств доступа, поддержка кабелей Cat 5/5e/6 длиной до 100 м.
• 4 uplink‑порта 10G SFP+, поддерживающих 10GbE (10GBASE-CR DAC, 10GBASE-SR/LR/ER/LRM) и 1GbE (1000BASE-T/SX/LX), что обеспечивает гибкость при построении восходящих линий и подключения к spine‑коммутаторам.
• 2 порта 20G QSFP+ для стекирования (stacking), аппаратная возможность которого реализуется при наличии поддержки со стороны выбранной сетевой операционной системы.
• Коммутационная ёмкость 128 Гбит/с и скорость коммутации до 131 Mpps, обеспечивающие коммутацию на полной проводной скорости для всех портов без потерь производительности.
• Поддержка до 96K MAC‑адресов, до 4K VLAN ID и jumbo‑кадров размером до 12 КБ, что подходит для сегментов L2/L3 высокой плотности и трафика ЦОД.
• Таблицы L3‑маршрутизации: до 96K/48K записей IPv4/IPv6 unicast и до 48K/24K multicast, что позволяет использовать AS4610-54T в роли L3‑агрегационного или ToR‑маршрутизирующего коммутатора.

Аппаратная платформа, питание и эксплуатация

AS4610-54T выполнен в 1U‑корпусе для 19‑дюймовой стойки с уменьшенной глубиной, что удобно при установке в стойки с ограниченным пространством, при этом на передней панели расположены порты данных, консольный RJ45‑порт, отдельный порт управления 100/1000BASE-T и USB‑порт для внешнего хранилища. Коммутатор оснащён двумя горячезаменяемыми AC‑блоками питания мощностью 150 Вт каждый с распределением нагрузки и резервированием, что позволяет выполнять их замену без выключения устройства и снижает риск простоя. Направление воздушного потока реализовано по схеме power-to-port или port-to-power в зависимости от модификации (C2P/P2C), при этом модель, поставляемая под брендом Mellanox/NVIDIA AS4610-54T, в типичной конфигурации использует port-to-power airflow (P2C/C2P, порт–питание), что согласуется с типовыми схемами охлаждения в стойках ЦОД. Типичное энергопотребление в тестовых условиях (48 портов 1G + 4 порта 10G на line‑rate) составляет около 117 Вт, питание — от сети 100–240 В AC, 50–60 Гц, рабочий температурный диапазон от 0 до 45 °C, влажность 5–95 % без конденсации, соответствие стандартам EMC (CE, FCC Class A, VCCI Class A) и безопасности (UL/CSA/CB) делает коммутатор пригодным для круглосуточной эксплуатации в профессиональной ИТ‑инфраструктуре. В совокупности открытая архитектура с ONIE, поддержка Cumulus Linux и других NOS, высокая плотность портов и резервирование по питанию делают Mellanox AS4610-54T удобной платформой для построения современных открытых сетей доступа и ToR‑уровня в ЦОД.
